RocketFish RF-G1185 Guide D'installation Rapide

Contenu de l'emballage Caractéristiques
• Compatibilité vidéo HD intégrale 1080p
• Commutateur HDMI à 4 ports
• Commutation automatique simple des ports HDMI
• Adaptateur d'alimentation c.a.
• Conformité HDCP pour permettre la reproduction de tout contenu
• Télécommande et pile
• Compatibilité du son numérique sans perte DTSMD
• Guide d'installation rapide
• Une entrée HDMI sur le panneau avant pour faciliter la connexion de périphériques HDMI portatifs
• Compatibilité vidéo 3D
• Connecteurs plaqués or pour optimiser le transfert du signal et la résistance à la corrosion
• Télécommande pour la commutation manuelle des ports HDMI si besoin est
• Compatibilité avec les composants HDMI à technologie CEC

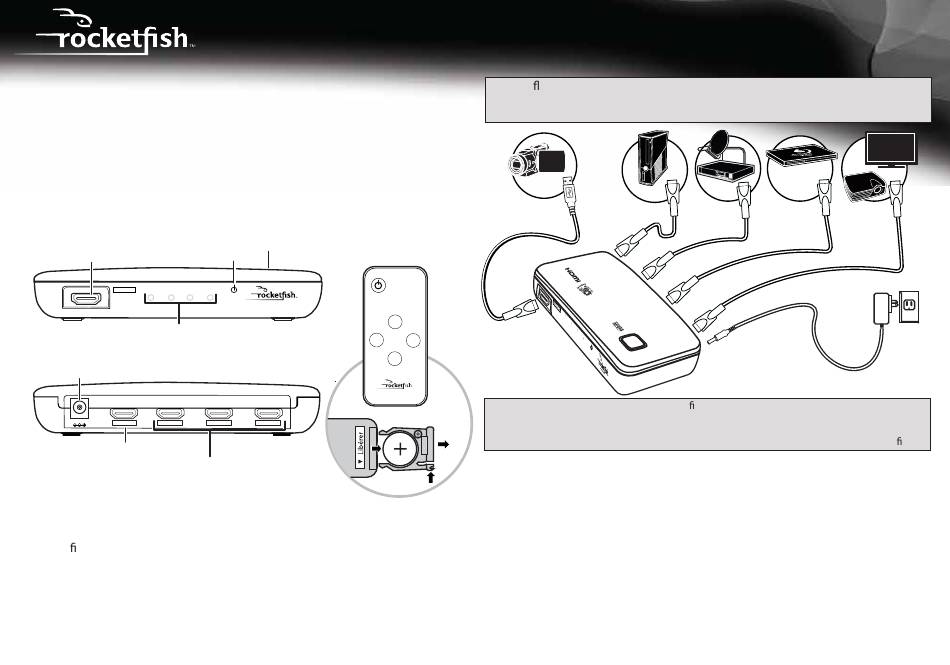

Panneau avant
Entrée HDMI
(OPTION : caméscope) DEL d'alimentation
INPUT 4 1 2 3
Témoins DEL d'entrée
Panneau arrière
Connecteur d'alimentation c.c.
DC5V
OUTPUT INPUT 3
Sortie HDMI
(TVHD ou projecteur)
Entrée HDMI
(Câble/satellite/DVR décodeur/disque Blu-ray/lecteur
DVD ou console de jeux)
Mise en service du commutateur
1 À l'aide de câbles HDMI à haut débit, tels que les câbles HDMI de la marque
Rocket sh, connecter une extrémité du câble HDMI au port HDMI de chaque
périphérique source, puis l'autre extrémité de chaque câble à l'une des ENTRÉES
HDMI du commutateur.
2 Connecter un câble HDMI à haut débit de l'une des entrées disponibles du
TVHD (ou du projecteur) à la SORTIE HDMI du commutateur.
3 Connecter l'adaptateur d'alimentation c.a. au connecteur d'alimentation c.c. du
commutateur, puis brancher l'adaptateur sur une prise secteur.
RF-G1185 COMMUTATEUR À 4 PORTS
HD , DolbyMD True HD
Touche marche/sélection
(dessus)
Télécommande
4
2
RF-G1185
Pour retirer la pile
INPUT 2 INPUT 1
Outre la exibilité des entrées HDMI additionnelles, ce produit permet également la
commutation automatique des ports HDMI. La télécommande incluse permet la
commutation manuelle des ports HDMI en cas de besoin.
Caméscope
POWER
ON/OFF
Entrée
HDMI 4
1
4
SELECT
MODES
3
REMARQUE : Pour regarder des vidéo 3D, véri er que le téléviseur ou le projecteur prend en charge le
même format vidéo HDMI 3D que la source. Une image 3D ne peut être reproduite sur un téléviseur ou
un projecteur qui ne prend pas en charge les formats vidéo 3D. Il est également nécessaire d'utiliser
des câbles HDMI compatibles avec la vidéo 3D, tels que les câbles HDMI à haut débit de Rocket sh.
CR2025
Ouvert
Fonctionnement du commutateur
1 Appuyer sur la touche marche-arrêt (POWER) de la télécommande ou appuyer et
Appuyer
maintenir enfoncée la touche marche/sélection (POWER/SELECT) du commutateur
pendant au moins deux secondes. La DEL d'alimentation s'allume en rouge.
2 Mettre le téléviseur ou le projecteur en marche, puis commuter sur l'entrée HDMI à
laquelle le commutateur est connecté. En cas d'incertitude sur la façon de commuter les
entrées sur le téléviseur ou le projecteur, voir la documentation de ces appareils.
3 Mettre la source HDMI souhaitée en marche. La fonction d'auto-commutation du
commutateur permet à celui-ci de commuter automatiquement sur l'entrée HDMI à
laquelle le périphérique est connecté et le témoin DEL de cette entrée doit s'allumer.
Toutefois, certains périphériques HDMI source ne sont pas compatibles avec la
technologie d'auto-commutation. Si besoin est, appuyer sur le numéro de l'entrée
souhaitée sur la télécommande ou appuyer de façon répétée sur la touche marche/sélection
(POWER/SELECT) du sélecteur pour alterner entre les entrées HDMI jusqu'à ce que
l'entrée correcte soit sélectionnée et que le témoin DEL correspondant s'allume en vert.
GUIDE D'INSTALLATION RAPIDE
Lecteur Blu-Ray
Console Satellite
de jeux
Entrée
HDMI 1
Entrée
HDMI 2
Entrée
HDMI 3
Sortie
HDMI
Connecteur c.c.
TVHD
ou
ou DVD
projecteur
