RocketFish RF-G1501 Guide D'installation Rapide

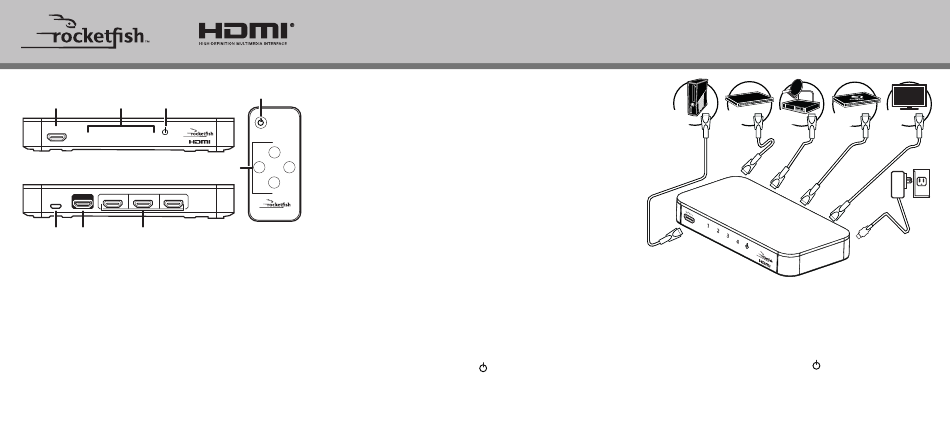

FACE AVANT
DEL
DEL
d'alimentation/bouton
Entrée HDMI d'entrée/boutons
INPUT 1 1 2 3 4
Sélecteurs d'entrée
FACE ARRIÈRE
OUTPUT INPUT 4 INPUT 3 INPUT 2
DC5V
Port Sortie HDMI Entrées HDMI
d'alimentation
CONTENU DE L'EMBALLAGE
• Commutateur HDMI à 4 ports • Télécommande
• Adaptateur d'alimentation • Guide d'installation rapide
CARACTÉRISTIQUES
Ce commutateur HDMI à 4 ports prend en charge les signaux vidéo 4K et
l'audio de la nouvelle génération.
• Compatibilité avec la plupart des périphériques HDMI à technologie CEC
• Résolution – 480p, 720p, 1080p et 4K (4096 × 2160)
• Nombre d'images par secondes – jusqu'à 4k à 60 Hz (1080p à 120Hz)*
Avant l'utilisation de ce produit neuf, lire ces instructions afin d'éviter tout dommage.
TÉLÉCOMMANDE • Couleur – Deep Color (couleur foncée), HDR et autres spécifications de
couleur étendus
Marche-Arrêt
• Audio – Fonctionne avec Dolby TrueHD, DTS-HD et tous les formats audio
pris en charge par la norme HDMI 2.0 standard
POWER
• Commutateur automatique – Quand un périphérique source est mis en
ON/OFF
marche, le commutateur le détecte automatiquement et se connecte à
l'entrée de ce périphérique
1
* Remarque : Les téléviseurs avec fréquences d'actualisation internes (telles que 240 Hz)
4
2 SELECT sont compatibles. Les spécifications se réfèrent à la source du signal et non à la fréquence
MODES
d'actualisation du téléviseur.
3
INSTALLATION DU COMMUTATEUR HDMI
1 Connecter les câbles HDMI des périphériques source aux ports d'ENTRÉE du
RF-G1501
commutateur.
2 Connecter un câble HDMI du téléviseur (ou projecteur) au port de SORTIE du
commutateur.
3 Connecter l'adaptateur d'alimentation du port c.c. 5 V à une prise secteur.
La DEL d'alimentation et une DEL d'entrée s'allument.
Remarque : Pour prendre en charge pleinement la résolution 4K, connecter les canaux
d'entrée et de sortie à l'aide de câbles certifiés HDMI PREMIUM (dans un rayon de 3 mètres).
Montage mural en option : Insérer deux vis séparées de 10,2 cm (4 po) dans le mur, puis
suspendre le commutateur aux vis. Les accessoires de montage ne sont pas inclus.
UTILISATION DU COMMUTATEUR HDMI
1
Allumer le téléviseur et le périphérique source.
2 Pour activer le commutateur, appuyer sur POWER ON/OFF (Marche-Arrêt) de la
télécommande ou toucher le symbole
Remarque : Quand le commutateur est allumé, il passe automatiquement à la dernière
entrée utilisée
3 Pour sélectionner un périphérique source :
• Appuyer sur la touche numérique de la télécommande qui correspond à
l'entrée du périphérique source souhaité.
Commutateur HDMI à 4 ports compatible 4K - RF-G1501/RF-G1501-C
(Marche-arrêt) sur le commutateur.
GUIDE D'INSTALLATION RAPIDE
Console Lecteur Récepteur
DVD satellite
de jeux
Entrée
HDMI 2
Entrée
HDMI 3
Entrée
HDMI 4
Sortie
HDMI
Entrée
HDMI 1
OU
• Toucher le numéro sur le commutateur qui correspond à l'entrée du
périphérique source auquel il est connecté. La DEL d'entrée correspon-
dante s'allume.
4 Utiliser le périphérique source comme d'habitude pour reproduire une
vidéo et de l'audio.
5 Quand c'est terminé, maintenir appuyée (marche-arrêt) pour éteindre
le commutateur.
Remarque : Il est possible de le laisser allumé quand il n'est pas utilisé.
4K Téléviseur
Blu-ray ultra HD 4K
Adaptateur
d'alimentation
