RocketFish RF-G1185 Guide D'installation Rapide

CONTENU DE CARACTÉRISTIQUES
L'EMBALLAGE • Compatibilité vidéo HD intégrale 1080p
• Commutation automatique simple des ports HDMI
• Commutateur
• Conformité HDCP pour permettre la reproduction de tout contenu
HDMI à 4 ports
• Compatibilité du son numérique sans perte DTS
• Adaptateur
• Une entrée HDMI sur le panneau avant pour faciliter la connexion de périphériques HDMI portatifs
d'alimentation c.a.
• Compatibilité vidéo 3D
• Télécommande
• Connecteurs plaqués or pour optimiser le transfert du signal et la résistance à la corrosion
et pile
• Télécommande pour la commutation manuelle des ports HDMI si besoin est
• Guide d'installation rapide
• Compatibilité avec les périphériques HDMI à technologie CEC
Panneau avant
ENTRÉE HDMI 4
DEL d'alimentation
(OPTION : caméscope)
1 2 3 4
INPUT 4
DEL d'entrée
Panneau arrière
Connecteur d'alimentation c.c.
DC5V
OUTPUT INPUT 3 INPUT 2
Sortie HDMI ENTRÉES HDMI 1 à 3
(TVHD ou projecteur) (Câble/satellite/décodeur EVN /disque
Blu-ray/lecteur DVD ou console de jeux)
MISE EN SERVICE DU COMMUTATEUR
1 À l'aide de câbles HDMI à haut débit, tels que les câbles HDMI de la marque
Rocketfish, connecter une extrémité du câble HDMI au port HDMI de chaque
périphériques source, puis l'autre extrémité de chaque câble à l'une des ENTRÉES
HDMI du commutateur.
2 Connecter un câble HDMI à haut débit de l'une des entrées disponibles du TVHD (ou
du projecteur) à la SORTIE HDMI du commutateur.
3 Connecter l'adaptateur d'alimentation c.a. au connecteur d'alimentation c.c. du
commutateur, puis brancher l'adaptateur sur une prise secteur.
Avant l'utilisation de ce produit neuf, lire ces instructions afin d'éviter tout dommage.
MD HD, Dolby MD TrueHD
Télécommande
Touche
MARCHE/SÉLECTION (dessus)
POWER
ON/OFF
1
2 4
SELECT
MODES
3
RF-G1185
Pour retirer la pile
INPUT 1
CR2025
Appuyer
Commutateur à quatre ports, RF-G1185
Outre la flexibilité des entrées HDMI additionnelles, ce produit permet également la
commutation automatique des ports HDMI. La télécommande incluse permet la
commutation manuelle des ports HDMI en cas de besoin.
Caméscope
ENTRÉE
HDMI 1
ENTRÉE HDMI 4
Remarque : Pour regarder des vidéo 3D, vérifier que le téléviseur ou le projecteur prend en charge le
même format vidéo HDMI 3D que la source. Une image 3D ne peut être reproduite sur un téléviseur ou
un projecteur qui ne prend pas en charge les formats vidéo 3D. Il est également nécessaire d'utiliser des
câbles HDMI compatibles avec la vidéo 3D, tels que les câbles HDMI à haut débit de Rocketfish.
FONCTIONNEMENT DU COMMUTATEUR
Ouvert
1 Appuyer sur la touche marche-arrêt (POWER ON/OFF) de la télécommande ou appuyer
sur la touche marche/sélection (POWER/SELECT) du commutateur pendant au moins
deux secondes. La DEL d'alimentation s'allume en rouge.
2 Mettre le téléviseur ou le projecteur en marche, puis commuter sur l'entrée HDMI à
laquelle le commutateur est connecté. Se reporter à la documentation livrée avec le
téléviseur ou le projecteur.
3 Mettre la source HDMI souhaitée en marche. La fonction d'auto-commutation du
commutateur permet à celui-ci de commuter automatiquement sur l'entrée HDMI à
laquelle le périphérique est connecté et le témoin DEL vert correspondant s'allume, sauf
si le périphérique source n'est pas compatible avec la technologie d'auto-commutation.
Si besoin est, appuyer sur le numéro de l'entrée souhaitée sur la télécommande ou
appuyer de façon répétée sur la touche marche/sélection (POWER/SELECT) du sélecteur
pour alterner entre les entrées HDMI jusqu'à ce que l'entrée correcte soit sélectionnée et
que le témoin DRL correspondant s'allume en vert.

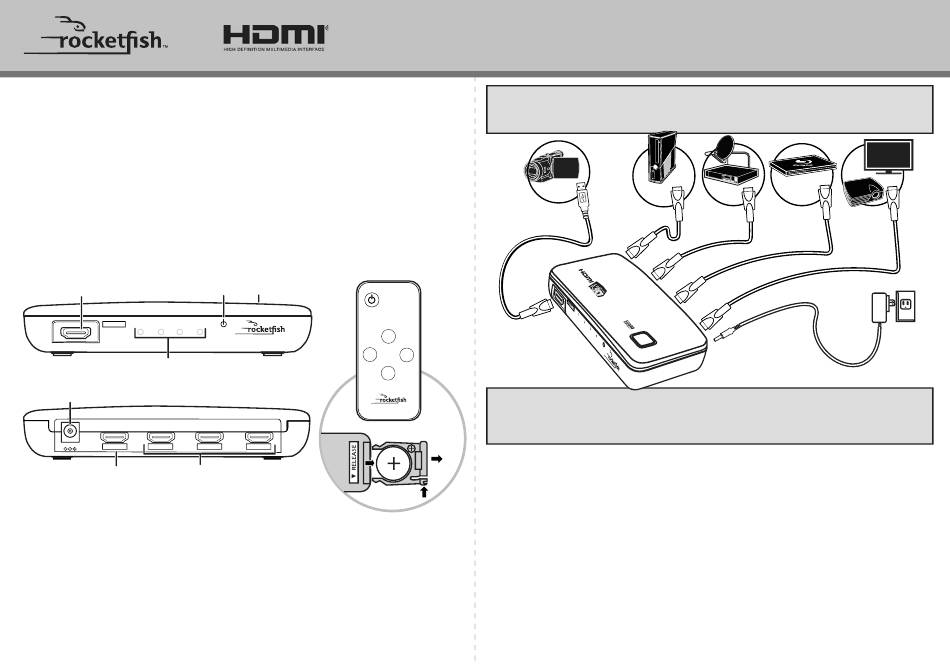

GUIDE D'INSTALLATION RAPIDE
Lecteur Blu-Ray
Console de
ou DVD
Satellite
jeux vidéo
ENTRÉE
HDMI 2
ENTRÉE
HDMI 3
Sortie
HDMI
Connecteur c.c.
TVHD
ou
Projecteur
