Tableau 10-3 Plages de tension des déclencheurs voltmétriques
Déclencheurs auxiliaires
Déclencheur voltmétrique
La plage de tension est valable pour un facteur de marche de 100 % (infini). La tension d'appel est à 0,9 de la marque inférieure
1)
de la plage de tension.
La plage de tension est valable pour une durée de marche de 5 s sous 50 Hz/60 Hz CA et CC. La tension d'appel est à 0,85 de
2)
la marque inférieure de la plage de tension.
10.5.3
Montage

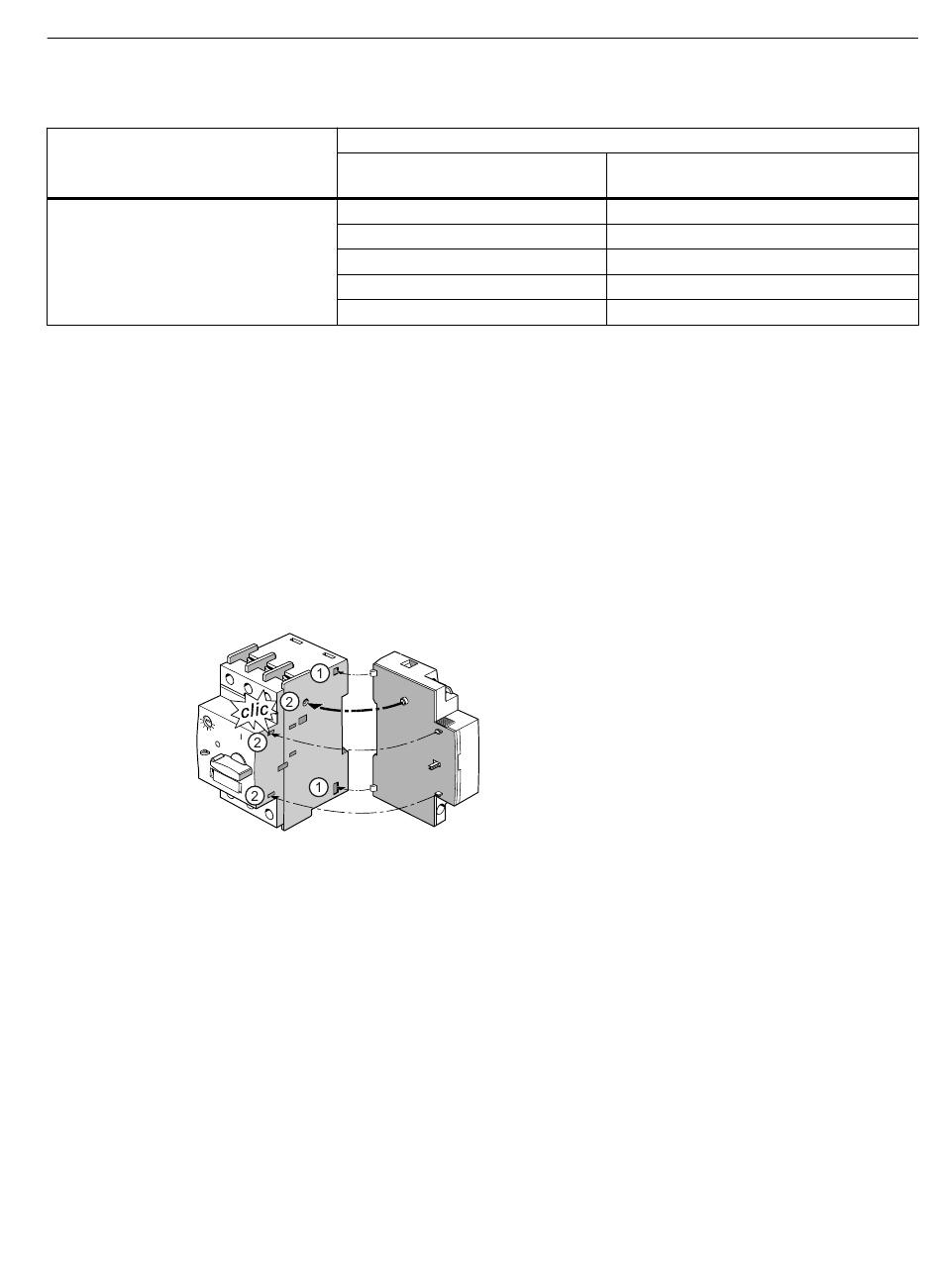

Monter un déclencheur voltmétrique / déclencheur à minimum de tension
Montage d'un déclencheur voltmétrique / déclencheur à minimum de tension
①
②
Disjoncteurs SIRIUS 3RV
Manuel, 01/2021, A5E03656507330A/RS-AH/009
Fréquence
50 / 60 Hz CA
FM 100 %
1)
20 ... 24 V
90 ... 110 V
210 ... 240 V
350 ... 415 V
500 V
Accrochez le déclencheur voltmétrique / déclencheur à minimum de tension au disjoncteur par sa
partie arrière.
Rabattez le déclencheur voltmétrique / déclencheur à minimum de tension sur le disjoncteur
jusqu'à ce qu'il s'encliquette avec un déclic.
10.5 Déclencheurs auxiliaires
50 / 60 Hz CA ; CC
FM 5 s
2)
20 ... 70 V
70 ... 190 V
190 ... 330 V
330 ... 500 V
500 V
Accessoires
145
