Assemblage et montage
Contenu de la boîte
•
Un motoculteur
•
Un sachet de quincaillerie
•
Une notice d'utilisation du moteur
AVERTISSEMENT ! Pour prévenir toute blessure
corporelle et tout dommage matériel, ne démarrez pas
le moteur avant que toutes les étapes d'assemblage
n'aient été complétées et avant que vous n'ayez lu et
compris les consignes de sécurité de ce manuel.
Outils recommandés pour l'assemblage
•
Une clé et une douille de 3/8"
•
Deux clés ouvertes ou deux douilles de ½"
•
Des ciseaux (pour couper les attaches en plastique)
•
Un manomètre pour pneus
•
Un entonnoir à huile propre
•
Une bouteille d'huile (incluse)
Contenu du sachet de quincaillerie
•
2 écrous autobloquants hexagonaux de 5⁄16-18
•
1 boulon hexagonal de 5/16-18 x 3
•
1 manivelle
•
1 plaque de retenue
•
1 rondelle Belleville
•
4 boulons hexagonaux de 5⁄16-18 x 1,75
•
4 écrous autobloquants à bride de 5⁄16-18
•
4 rondelles de 0,320 x 0,930 x 0,060
Assemblage
Instructions de déballage
1.
Coupez les attaches qui fixent la poignée à la boîte, puis
retirez la poignée.
2.
Retirez tout le matériel d'emballage de la boîte. Enlevez
toutes les agrafes du bas de la boîte, puis retirez la boîte.
3.
Coupez les grandes attaches en plastique qui fixent
le protecteur des dents et le contrepoids à la palette
d'expédition.
4.
Le sachet de quincaillerie se trouve dans le sac qui contient
le manuel de l'utilisateur. Vérifiez que toute la quincaillerie
spécifiée ci-dessus se trouve dans le sachet.
5.
Le motoculteur est lourd. Ne tentez pas de retirer le
motoculteur de la palette d'expédition avant qu'il ne le soit
recommandé dans la procédure qui suit.
•
Une poignée et un panneau
•
Un pare-chocs
Poignée

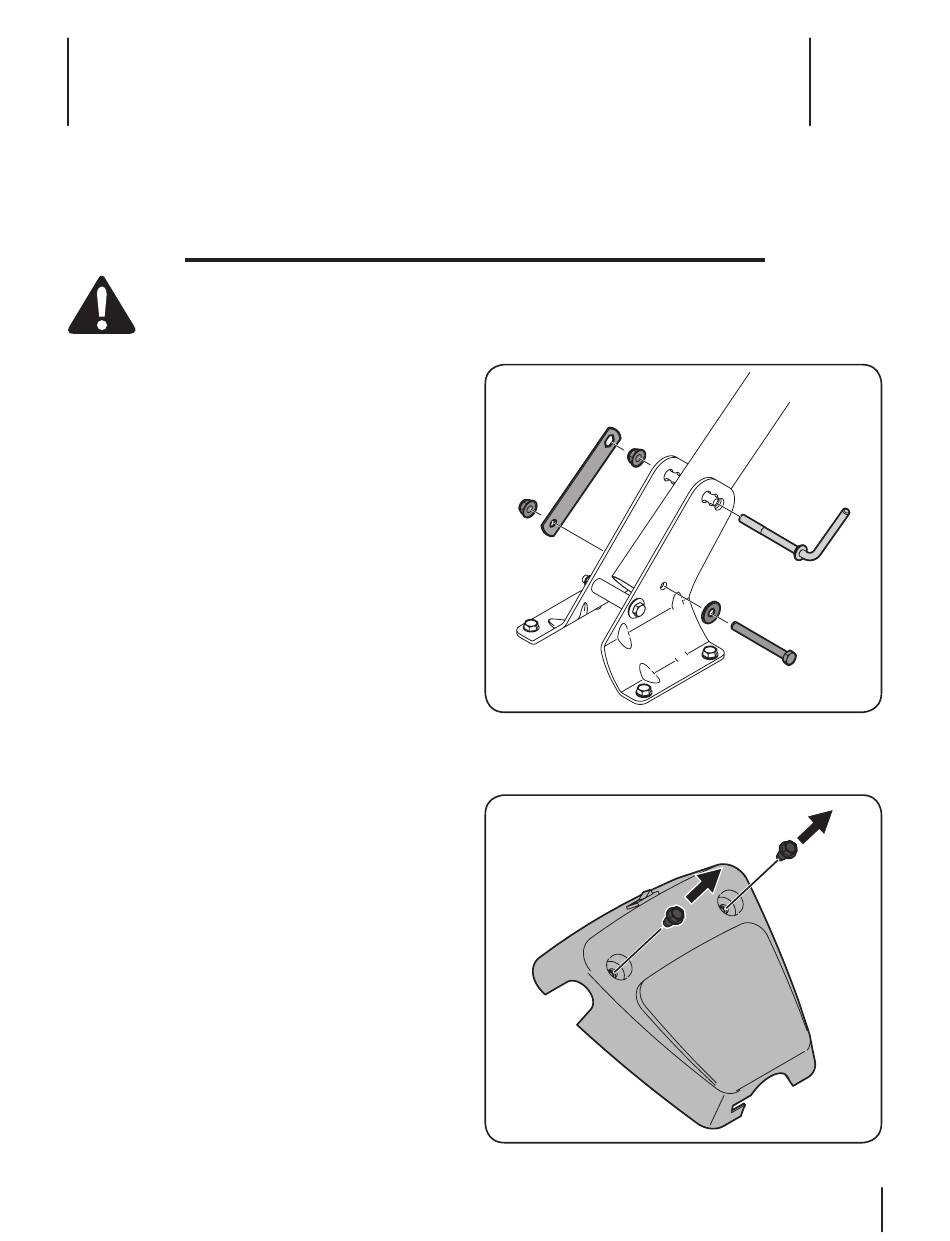

1.
Installez la poignée à l'aide de la manivelle, de la plaque de
retenue et des écrous autobloquants hexagonaux qui se
trouvent dans le sachet de quincaillerie. Voir Figure 3-1.
2.
Utilisez la douille de 3/8" pour retirer les boulons
hexagonaux qui se trouvent sur le panneau. Voir Figure 3-2.
•
Une bouteille d'huile
•
Un manuel de l'utilisateur
Figure 3-1
Figure 3-2
3
7
