Montage avec un dégazeur

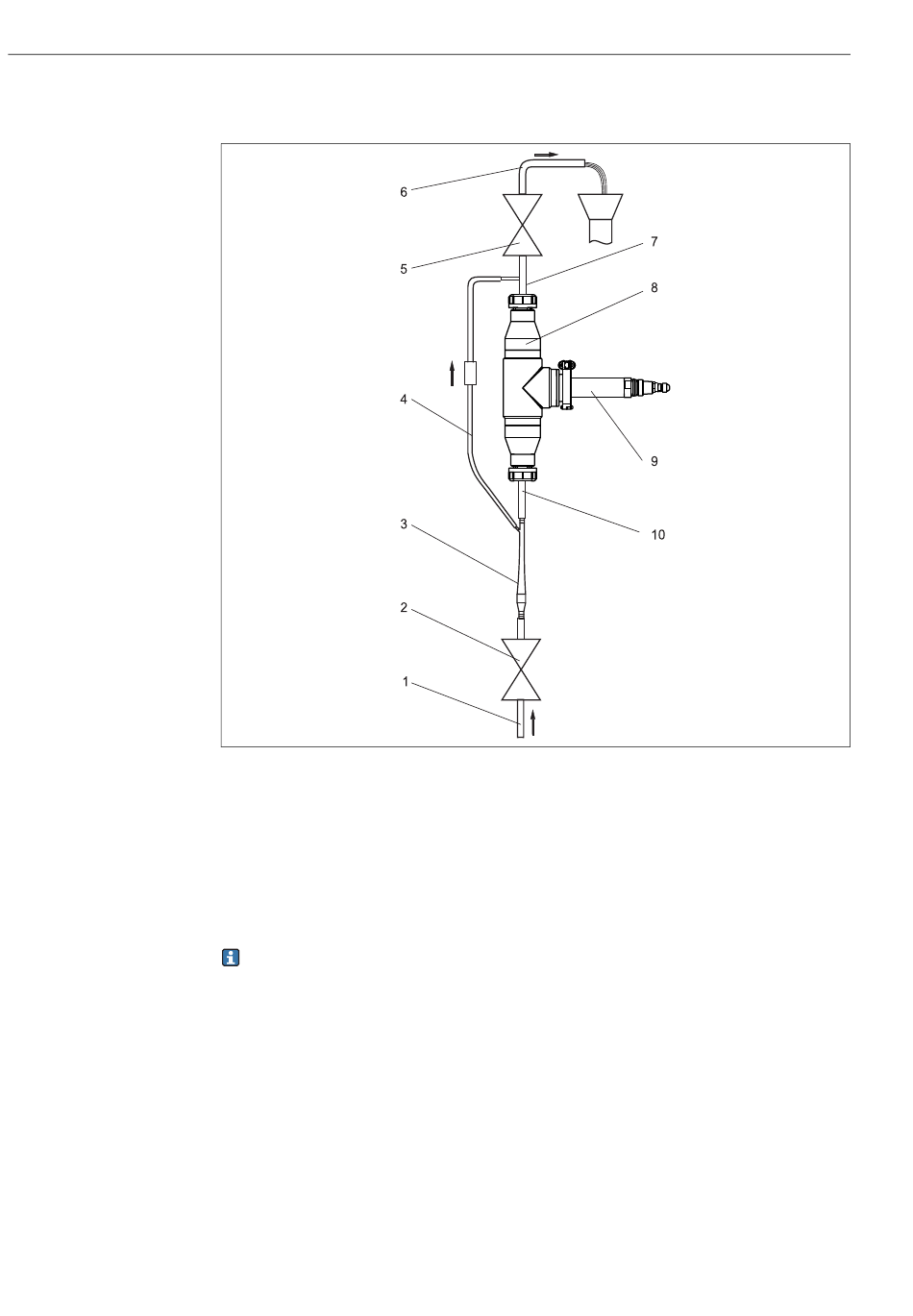

Fig. 6:
Exemple de raccordement avec un dégazeur
1
Arrivée par le bas
2
Vanne d' a rrêt
3
Dégazeur
4
Ventilation du dégazeur (compris dans la livraison)
5
Vanne d' a rrêt (organe déprimogène pour augmenter la pression)
6
Evacuation
7
Transition vers D 12 avec raccord pour la conduite de ventilation (contenue dans la livraison)
8
Chambre de passage CUA252
9
Capteur de turbidité CUS52D
10
Transition vers D 12
L' e au perdue en raison du dégazeur ne peut pas retourner dans le process.
Pour les tuyaux, utilisez des tuyaux PVC avec diamètre intérieur de 12 mm (3/8").
Fixez les tuyaux avec des colliers de serrage à vis tangente (non contenus dans la livraison).
Les raccords d' a rrivée et d' é vacuation de la chambre de passage sont toujours identiques, le
système est symétrique.
Installez la chambre de passage à la verticale.
L' a rrivée doit être raccordée par le bas (flux principal montant).
Insérez un organe déprimogène dans le raccord du haut de la sonde ( å 6, pos. 7) pour
obtenir le débit volumique souhaité (compris dans la livraison) :
• 1 mm pour débit volumique < 60 l/h (15,8 gal/hr)
• 3 mm pour débit volumique 60 ... 100 l/h (15,8 ... 26,4 gal/hr)
• 5 mm pour débit volumique > 100 l/h (26,4 gal/hr)
Evitez les plis et les boucles dans les tuyaux.
Flowfit CUA252
a0022693
