- Page 1 MANUEL DE L’UTILISATEUR ENCEINTE D’ARRAY EVOX JMIX8 ACTIVE À DEUX VOIES AVEC MIXEUR NUMÉRIQUE...
- Page 3 RCF S.p.A. n'assumera aucune responsabilité en cas d'installation et/ou d'utilisation incorrecte de ce produit.
- Page 4 Pour éviter tout risque de chute de matériel, n'empilez pas plusieurs unités de ce produit, sauf si cette possibilité est spécifiée dans le manuel d'utilisation. 8. RCF S.p.A. recommande vivement que ce produit soit installé uniquement par des intégrateurs professionnels qualifiés (ou des entreprises spécialisées) qui pourront garantir une installation correcte et la certifier selon les normes.

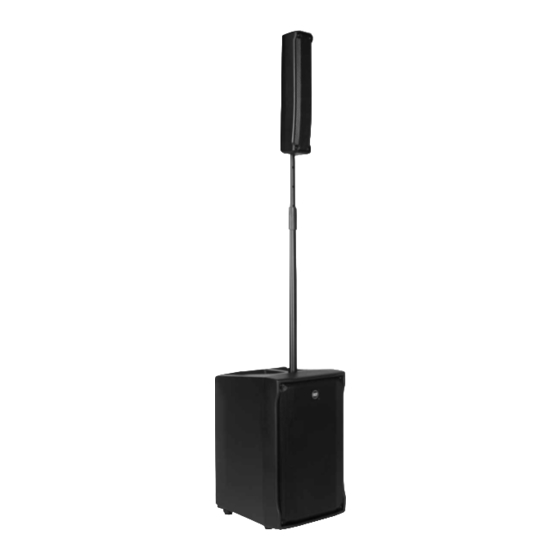

- Page 5 FABRIQUÉ POUR GARANTIR FIABILITÉ ET HAUTES PERFORMANCES. L’EVOX JMIX8 est un système de sonorisation actif portable (composé d'un satellite et d'un subwoofer) qui associe la qualité et la fiabilité des haut-parleurs RCF avec une puissance d'amplification élevée. Il est doté de huit haut-parleurs large bande de 2” dans le satellite en configuration ligne source, et d'un haut-parleur grave de 12”, descendant bas en fréquence, dans le coffret...
- Page 6 INSTALLATION Retirez l'élastique et sortez le satellite Vissez la partie inférieure du support de l'enceinte satellite (le mât) dans l'insert du subwoofer pour un montage sur mât. Vissez la partie supérieure télescopique du pied de l'enceinte satellite dans sa partie inférieure.
- Page 7 Lorsque la LED est allumée, le signal d'entrée provient du mixeur numérique EVOX JMIX8. Dans ce cas, la sortie XLR mâle devient par défaut la sortie R (ou droite d’une paire stéréo) pour un EVOX J8 supplémentaire. (Le mixeur offre une fonction (SWAP LR) pour permuter les canaux de sortie L-R (gauche-droite) en les faisant passer à...
- Page 8 Avant de brancher le câble d'alimentation, vérifiez si le courant du secteur correspond à la tension indiquée sur la plaque signalétique de l'appareil. Si ce n’est pas le cas, veuillez contacter votre distributeur RCF. Ne branchez le câble d'alimentation que sur une prise murale dotée d'une connexion de mise à...
- Page 9 IMPORTANT : AvANT d AlluMeR l AMPlIfIcATeuR RelIez lA sORTIe de l AMPlIfIcATeuR dePuIs le subwOOfeR à eNTRée de l eNceINTe sATellITe cOMMe INdIqué ’ suR l IllusTRATION...
- Page 10 INFORMATIONS SUR L’AFFICHAGE DES MENUS Toutes les fonctions disponibles sur le mixeur intégrée au système EVOX JMIX8 peuvent être commandées à partir de l'écran de commande. Les boutons de sélection : INPUT, OUTPUT, HOME, SYSTEM, MFX, FX donnent accès à...
- Page 11 FACE AVANT Canaux d'entrée MONO ; les canaux d'entrée micro/ligne 1 à 4 disposent d'un potentiomètre de niveau et d'un bouton INPUT. Le petit point jaune repéré 0 dB indique le niveau correspondant au « gain unitaire » du canal. La LED SIGNAL s'allume en vert dès qu'un signal d'un niveau supérieur à...
- Page 12 Page EQ ÉGALISATION (EQ) : cette page de menu donne accès aux paramètres de l'égaliseur. Chaque canal d'entrée est doté d'un égaliseur à 3 bandes : Les bandes LOW et HIGH sont de type shelving, et agissent sur +/-12 dB à la fréquence de 125 Hz et 6,0 kHz respectivement.
- Page 13 Canal d'entrée STEREO LINE 5/6 : connectez à ces prises TS toute source stéréo analogique. Contrôlez le niveau du canal stéréo avec le potentiomètre dédié : La LED SIGNAL s'allume en vert dès qu'un signal d'un niveau supérieur à -40 dB est présent en entrée.
- Page 14 OFF. Pour utiliser une EVOX 8 JMIX8 + une EVOX J8 en configuration stéréo, la case STEREO doit être réglée sur ON. Dans ce cas, l'EVOX JMIX8 restitue le canal GAUCHE et l'EVOX J8 restitue le canal DROIT. Si l'environnement ou la configuration ne permet pas de positionner correctement l'EVOX JMIX8 comme canal gauche et l'EVOX J8 comme canal droit, il est possible de permuter les voies de sortie, en utilisant la case appelée...
- Page 15 En appuyant à nouveau sur la touche HOME, vous accédez à la page « I/0 » MIXER ENABLE DISABLE. Ce menu permet de désactiver le mixeur dans un système EVOX JMIX8. Tournez l'encodeur EDIT dans le sens inverse des aiguilles d'une montre pour faire passer la ligne de menu de MIXER ENABLE à...
- Page 16 En appuyant à nouveau sur l'encodeur EDIT, le mixeur est désactivée et le rétroéclairage de l'écran LCD s'éteint après 3 secondes. À présent, le mixeur est désactivée, et l'EVOX JMIX8 peut être utilisée comme une enceinte active conventionnelle en utilisant le connecteur d’entrée XLR situé sur le panneau arrière du subwoofer, comme entrée mono.
- Page 17 LOAD PRESET “XX” – PRESS ENCODER TO CONFIRM - PRESS ANY KEY TO CANCEL Appuyez à nouveau sur l'encodeur EDIT pour charger le preset sélectionné, ou appuyez sur n'importe quelle touche pour annuler l'opération. Lorsqu'un preset est chargé, ces informations apparaissent dans une zone dédiée de la page LOAD SHOW.
- Page 18 STARTUP DEFAULT ON/OFF : si cette case est sur OFF, lorsque le système est mis en marche, le mixeur retrouve les réglages faits avant son extinction. Si la case est sur ON, le mixeur retrouve sa configuration par défaut lors de la mise sous tension. Les cases BACKLIGHT et CONTRAST permettent de régler la luminosité...
- Page 19 Page AMP : à l'aide du menu AMP MODEL situé en bas de l'écran, il est possible de sélectionner une des 15 simulations d'amplis par OVERLOUD : 1. DARKFACE ‘65 2. JAZZ C 3. ROCK’64 4. ROCK 800 5. ROCK 900 6.
- Page 20 LED verte reste allumée en permanence. Vous pouvez alors contrôler le système EVOX JMIX8 via l'application Android ou iOS. En outre, le streaming audio Bluetooth est activé sur le canal stéréo 7/8 (voir section 10 de ce chapitre) USB.
- Page 21 DIMENSIONS EVOX JMIX8 113.9 460.3 [18] [16] [13]...
- Page 22 CARACTÉRISTIQUES TECHNIQUES DU SYSTÈME EVOX JMIX8 ACOUSTIQUE Réponse en fréquence 40 Hz - 20 000 Hz Niveau de pression acoustique maximal 128 dB SPL Angle de dispersion horizontale 120° Angle de dispersion verticale 30° Haut-parleur du subwoofer 12”, bobine mobile de 2.5” Haut-parleurs du satellite 8 x 2”, bobine mobile de 1”...
- Page 23 CARACTÉRISTIQUES TECHNIQUES DU MIXEUR NUMÉRIQUE INTÉGRÉE Entrées micro Alimentation fantôme oui (Ch 1-2) Entrées ligne mono Entrées ligne stéréo Entrée haute impédance commutable Compresseurs 4 (Ch 1-4) Sortie auxiliaire Port USB Effets intégrés 1 x Z-CORE DSP FX Filtre coupe-bas Sur tous les canaux, fréquence de coupure réglable de 20 Hz à...
- Page 24 CONFIGURATIONS EVOX JMIX8...
- Page 25 SYNOPTIQUE EVOX JMIX8...
- Page 26 RCF S.p.A. Via Raffaello Sanzio, 13 42124 Reggio Emilia - Italy Tel +39 0522 274 411 Fax +39 0522 232 428 e-mail: info@rcf.it...
