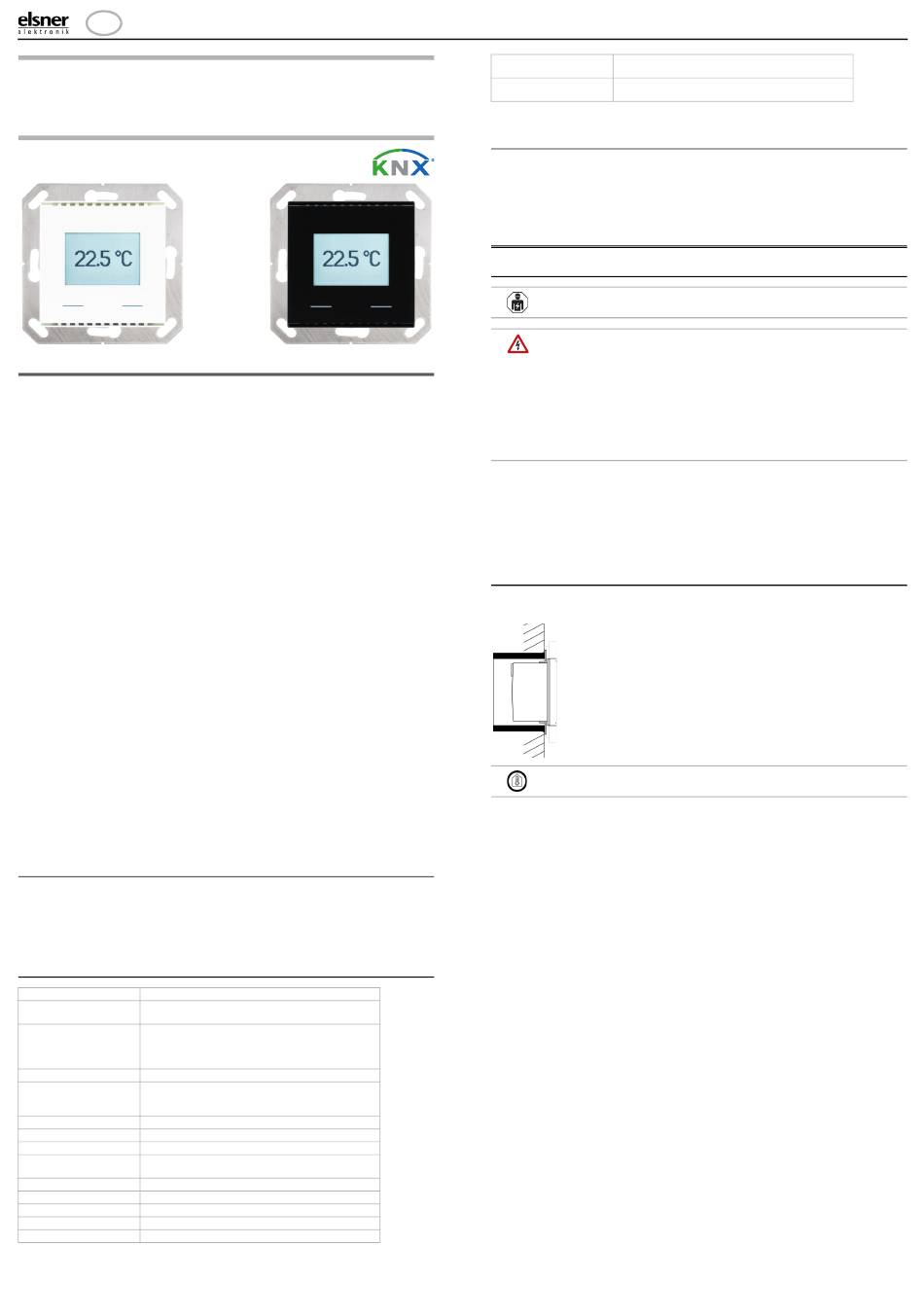

elsner elektronik KNX T-UP Touch Guide Rapide

FR
KNX T-UP Touch
Capteur de température
Données techniques et indications d'installation
Nrs. d'article 70628 (noir), 70629 (blanc pure)
1. Description
Le Capteur de température KNX T-UP Touch mesure la température dans la pièce. Par le biais
du bus, le capteur intérieur peut recevoir une valeur externe de température et la traiter avec ses
propres données a une température totale (valeur mixte).
KNX TH-UP Touch a deux boutons tactiles qui peuvent être utilisées pour changer la température
ambiante (température de consigne), pour commuter entre le mode jour et nuit ou comme bouton-
poussoir de bus librement programmable.
Le KNX TH-UP Touch a valeurs limites ajustables. Les sorties de valeur limite et d'autres objets
de communication peuvent être reliés par des portes logiques ET et OU. En outre, un comparateur
de grandeurs de commande peut comparer et afficher les valeurs reçues par l'intermédiaire des
objets de communication. Le capteur a un régulateur PI pour un chauffage et un refroidissement
L'écran intégré affiche ses propres valeurs et les données reçues par le bus (par ex. la date, l'heure).
L'appareil est complété par un cadre de la barrette des interrupteurs utilisée dans le bâtiment et
s'intègre ainsi sans soudure dans l'équipement intérieur.
Fonctions :
• Mesure de la température
• Valeur mixte à partir des valeur mesurée propre et des valeurs externes (part réglable en
pourcentage)
• Affichage 1-3 lignes (valeurs mesurées ou valeurs reçues par le bus) ou affichage pour la
régulation de la température (voir également Mode d'affichage et régulation manuelle de la
température, page 2)
• 2 boutons tactiles. Configuration comme bouton-poussoir de bus, pour changer la valeur
de consigne de température ou pour commuter entre les modes (voir aussi Modifier la
température ambiante à l'aide des touches, page 2)
• Régulateur PI pour chauffage (à une ou deux phases) et refroidissement (à une ou
deux phases) selon la température. Régulation selon valeurs de consigne particulières ou
valeur consigne de base de température
• Valeurs limites réglables par paramètres ou via les objets de communication: 3 ×
température
• 4 éléments logiques ET et OU chacun avec 4 entrées. Comme entrées pour les éléments
logiques, tous les événements de commutation ainsi que 16 entrées logiques en forme
d'objets de communication peuvent être utilisés. La sortie de chaque élément peut être
configurée soit en tant que 1 bit ou 2 x 8 bits
• 2 comparateurs de grandeurs de commande pour l'émission des valeurs minimales,
maximales ou moyennes. Respectivement 5 entrées pour les valeurs reçues par les objets
de communication
La configuration se réalise par le logiciel KNX à partir de l'ETS 5. Le fichier de produit est
disponible au téléchargement dans le catalogue en ligne ETS et sur la page d'accueil de Elsner
Elektronik www.elsner-elektronik.de dans le menu « service ». Vous y trouverez également le
manuel du produit.
1.0.1. Contenu de la livraison
• Boîtier avec écran
• Plaque de support
Vous avez besoin en supplément (non inclus dans la livraison):
• Boîte d'encastrement 60 mm de diamètre, 42 mm de profondeur
• Cadre (pour utilisation 55 x 55 mm), convient à la gamme d'interrupteurs utilisée dans
le bâtiment
1.1. Caractéristiques techniques
Boîtier Verre véritable, matière plastique
Couleurs • similaire à RAL 9010 blanc pur
• similaire à RAL 9005 noir profond
Montage encastré
(montage mural en boîte d'encastrement 60 mm de
diamètre, 42 mm de profondeur ou boîte murale creuse
pour trou de fraisage, 68 mm de diamètre)
Indice de protection IP 20
Dimensions Boîtier env. 55 x 55 (L x H, mm),
Profondeur du montage env. 8 mm,
Plaque de support env. 71 x 71 (L x H, mm)
Poids total env. 50 g
Température ambiante Service 0...+50°C, stockage -10...+60°C
Humidité ambiante Humidité relative 5...95%, éviter la condensation
Tension de Tension de bus KNX
fonctionnement
Courant de bus max. 20 mA
Sortie des données Borne à fiche bus KNX +/-
Adresses de groupes max. 254
Affectations max. 254
Objets de communication 180
Capteur de température KNX T-UP Touch • Version : 14.05.2021 • Sous réserve d'erreurs et de modifications techniques. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Allemagne • www.elsner-elektronik.de • Service technique: +49 (0) 7033 / 30945-250
Capteur de température KNX T-UP Touch
Plage de mesure de la 0...+50°C
température
Résolution de la 0,1°C
température
Le produit est conforme aux exigences des directives UE.
1.1.1. Précision de la mesure
Les variations de valeur mesurée dus à des sources permanentes d'interférence (voir chapitre Lieu
de montage) peuvent être corrigées au niveau de l'ETS pour obtenir le niveau de précision spécifié
par le capteur (décalage).
Lors de la mesure de la température, l'échauffement propre de l'appareil est pris en compte par
l'électronique. Il est compensé dans l'appareil.
2. Installation et mise en service
2.1. Informations sur l'installation
L'installation, le contrôle, la mise en service et le dépannage de l'appareil sont
strictement réservés aux électriciens agréés.
ATTENTION !
Tension électrique !
L'appareil contient des composants sous tension sans protection.
• Respecter les directives, règlements et dispositions en vigueur au niveau local en matière
d'installation électrique.
• Débranchez tous les câbles à monter de l'alimentation électrique et prenez des mesures de
sécurité pour éviter toute mise sous tension involontaire.
• Inspectez l'appareil avant de l'installer pour vérifier qu'il n'est pas endommagé. Ne mettre
en service que des appareils non endommagés.
• Mettez immédiatement l'appareil ou le système hors service et sécurisez-le afin d'éviter
toute utilisation accidentelle lorsqu'un fonctionnement sans danger n'est plus garanti.
Utilisez l'appareil exclusivement pour l'automatisation des bâtiments et respectez le mode
d'emploi. Une utilisation incorrecte, des modifications apportées à l'appareil ou le non-respect du
mode d'emploi invalident toute garantie ou droit à la garantie.
N'utilisez l'appareil qu'en tant qu'installation fixe, c'est-à-dire uniquement en état monté et après
l'achèvement de tous les travaux d'installation et de mise en service et uniquement dans
l'environnement prévu à cet effet.
La société Elsner Elektronik décline toute responsabilité pour d'éventuelles modifications des
normes et standards appliqués après la date de parution du présent manuel.
2.2. Emplacement du montage
Le Capteur de température KNX T-UP Touch est conçu pour un montage mural en boîte
d'encastrement ( 60 mm de diamètre, 42 mm de profondeur
Fig. 1: Dessin en coupe.
Le Capteur de température KNX T-UP Touch s'insère
dans une boîte d'encastrement standard (
diamètre, 42 mm de profondeur
Le cadre n'est pas inclus!
Installer et utiliser uniquement dans des locaux secs.
En choisissant le lieu du montage, faites attention à ce que les résultats du mesurage soient le
moins faussés possibles par les influences extérieures. Sources d'interférences éventuelles :
• exposition directe au soleil
• courant d'air provenant des fenêtres et des portes
• courant d'air provenant des tuyaux reliant les autres pièces ou l'extérieur à la boîte dans
laquelle le capteur est monté
• Réchauffement ou refroidissement du corps de bâtiment où est monté le capteur, en raison,
par exemple, du rayonnement solaire, des conduites de chauffage ou d'eau froide
• conduites de raccordement et tuyaux vides reliant une zone plus froide ou plus chaude au
capteur
Les variations de valeur mesurée dues à ces sources de perturbation doivent être corrigées au
niveau de l'ETS pour obtenir le niveau de précision spécifié par le capteur (décalage).
1
).
60 mm de
).
