DÉBALLAGE
Ce produit doit être assemblé.
 Avec précaution, sortir l'outil et les accessoires de la boîte.
S'assurer que toutes les pièces figurant sur la liste de con-
trôle sont incluses.
 Examiner soigneusement l'outil pour s'assurer que rien n'a
été brisé ou endommagé en cours de transport.
 Ne pas jeter les matériaux d'emballage avant d'avoir soi-
gneusement examiné l'outil et avoir vérifié qu'il fonctionne
correctement.
 Si des pièces sont manquantes ou endommagées, appeler
le 1-800-242-4672.
LISTE DE CONTRÔLE D'EXPÉDITION
Soufflante
Tube supérieur
Tube inférieur
Vis
Manuel d'utilisation
AVERTISSEMENT :
Si des pièces manquent, ne pas utiliser cet outil avant
qu'elles aient été installées. Ne pas prendre cette précaution
pourrait entraîner des blessures graves.
AVERTISSEMENT :
Ne pas essayer de modifier cet outil ou de créer des
accessoires non recommandés pour l'outil. De telles
altérations ou modifications sont considérées comme un
usage abusif et peuvent créer des conditions dangereuses,
risquant d'entraîner des blessures graves.

ASSEMBLAGE

ASSEMBLAGE DES TUBES DE LA
SOUFFLANTE

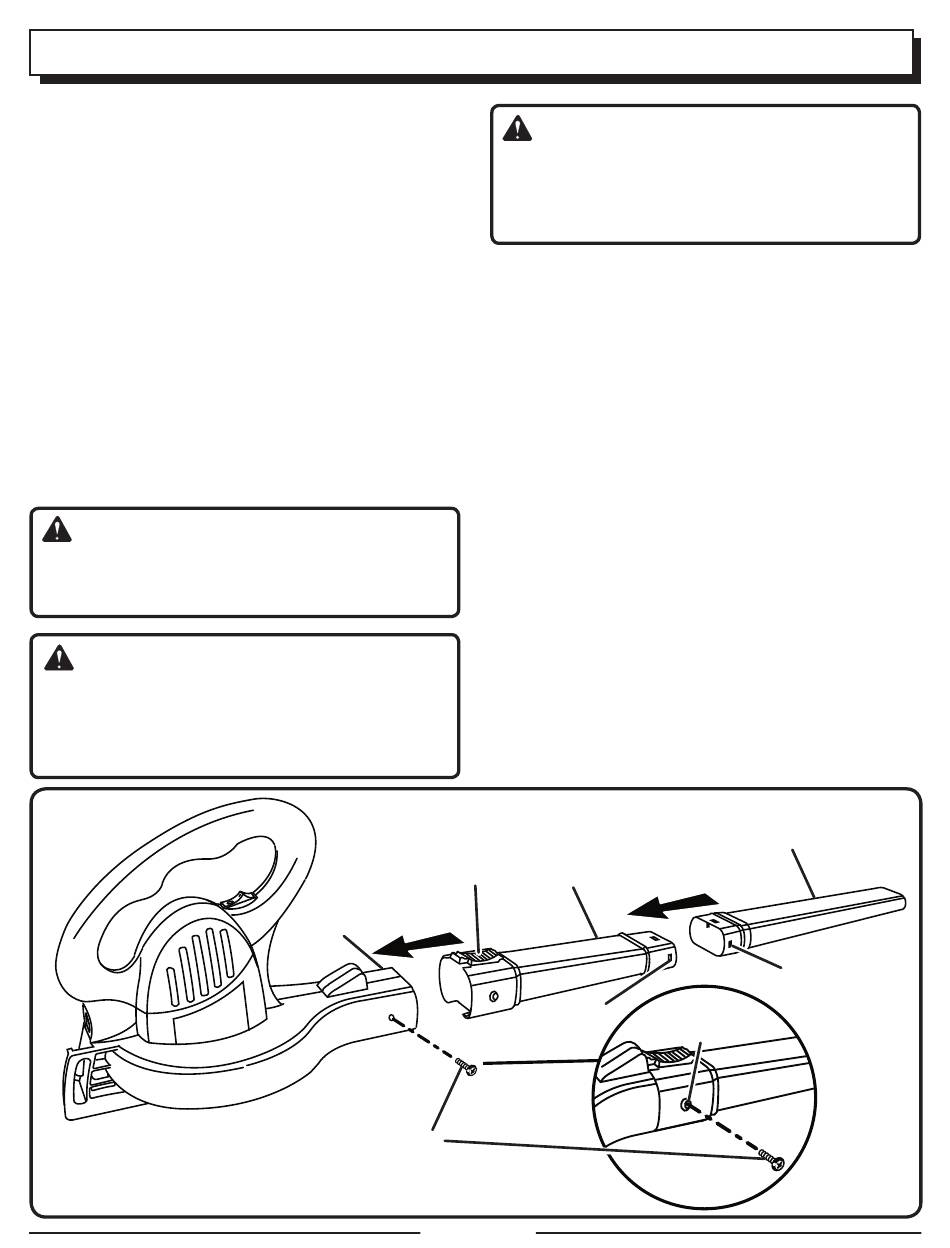

Voir la figure 2.
 Orienter la zone striée vers le haut et faire glisser le tuyau
 Pousser la zone striée sur le tuyau supérieur de la souf-
 Poser la vis fournie et la serrer dans le sens des aiguilles
 Poser le tuyau inférieur de la soufflante sur l'extrémité du
 Poser la vis fournie dans son orifice sur le tuyau supérieur
ZONE
STRIÉE
SORTIE
D'AIR
VIS
Page 9
AVERTISSEMENT :
Ne pas brancher sur le secteur avant d'avoir terminé
l'assemblage. Le non-respect de cet avertissement
peut causer un démarrage accidentel, entraînant des
blessures graves.
supérieur de la soufflante sur la prise du boîtier de la
soufflante.
flante et avancer le tuyau jusqu'à ce que l'orifice prévu
pour la vis sur le côté du tuyau de soufflante soit aligné
sur l'orifice du boîtier de la soufflante.
d'une montre.
tuyau supérieur. L'avancer jusqu'à ce que les encoches
du tuyau supérieur s'emboîtent dans les fentes du tuyau
inférieur.
de la soufflante et serrer fermement dans le sens des
aiguilles d'une montre à l'aide d'un tournevis Phillips.
TUBE
SUPÉRIEUR
ZONE À
ORIFICE
ENCOCHES
DE LA VIS
TUBE
INFÉRIEUR
FENTE
Fig. 2
