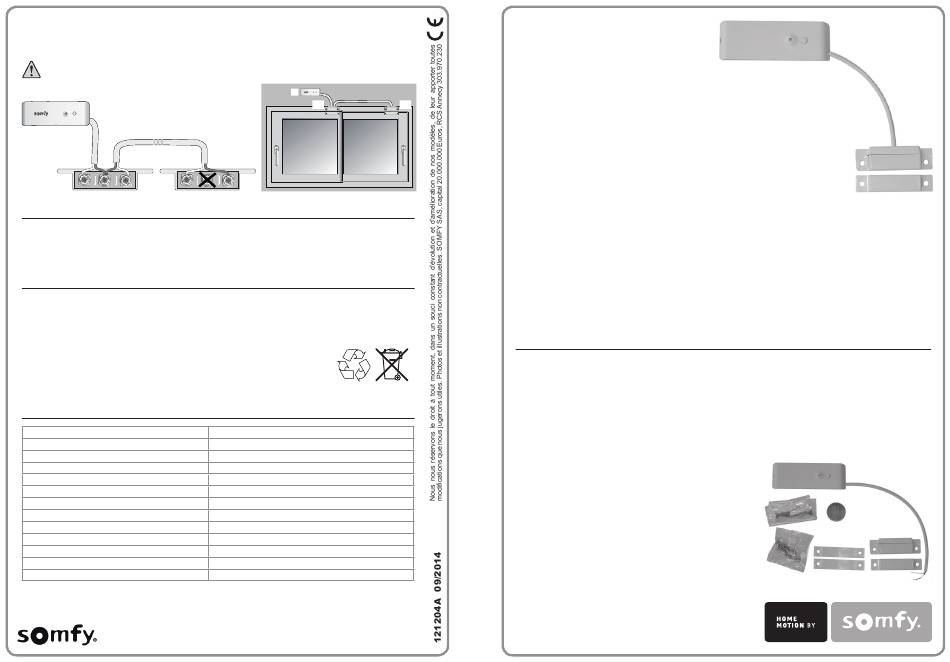

SOMFY PROTEXIAL io Guide Rapide

Installation pour protéger 2 baies :
Rappel : une référence bornier/aimant vendu seul existe pour protéger 2 baies,
blanc (réf. 1875105) ou marron (réf. 1875104).
Respecter impérativement la longueur de câble maximale de 2 m.
(câble j + câble k = 2 m maxi).
Raccorder les borniers c1 et c2 selon le schéma :
a
j k
c1
Test radio du détecteur d'ouverture
Hors alarme, appuyer sur la touche en face avant du détecteur :
...BIP !
sur la centrale/transmetteur.
Pendant 2 mn, le voyant du détecteur s'allume à chaque ouverture/ fermeture de la porte.
Changement des piles :
Neutraliser l'autoprotection de l'installation, pour ne pas déclencher l'alarme, en faisant un appui
long sur la touche OFF de la télécommande jusqu'à ce que son témoin lumineux s'éteigne.
Vous disposez de 2 minutes pour ouvrir le détecteur.
Dévisser la vis de côté. Retirer la pile usagée.
Insérer une pile lithium CR 2450 neuve, le + sur le dessus.
Ce détecteur contient de nombreux matériaux valorisables ou recyclables
dont les piles. Confiez vos produits et vos piles à un point de collecte ou
un centre de service agréé pour que son traitement soit effectué.
Caractéristiques techniques :
Usage
Température de fonctionnement
Alimentation
Autonomie
Longueur maximale du câble/de la boucle
Diamètre extérieur maximal du câble
Diamètre maximal de la gaine
Distance maximale entre bornier et aimant
Contacts déportés
Fréquences radio
Autoprotection
Indices de protection
Dimension du détecteur
Ce produit est garanti 5 ans.
Consulter tous nos services sur www.somfy.fr
j
a
k
c1
c2
intérieur
– 10 °C à + 55 °C
1 pile lithium CR2450
4 ans
2 m
3,7 mm
0,35 mm²
voir tableau suivant matériau en page précédente
2 maximum
433,42 MHz / 433,92 MHz
à l'ouverture du détecteur
IP 30 - IK 04
93 x 46 x 17 mm
Détecteur
d'ouverture
mur
c2
menuiserie
aluminium
Vous venez d'acheter un détecteur d'ouverture pour menuiserie aluminium pour l'associer à votre
système d'alarme Protexial io de Somfy et nous vous en remercions.
Ce produit est compatible avec toutes les Centrales/transmetteurs Domis et Protexial. Nous vous
recommandons :
de lire attentivement cette notice en suivant très précisément pas à pas les indications de montage
■ ■
et de fonctionnement pour utiliser ce produit dans les meilleures conditions,
de bien conserver cette notice pendant toute la durée de vie du produit.
■ ■
Présentation
Destiné à un usage intérieur, ce détecteur d'ouverture permet de protéger, grâce à un aimant déporté :
une baie coulissante ou une fenêtre au cadre principalement en aluminium, en PVC renforcé, mais
■ ■
aussi en tout autre matériau,
2 baies coulissantes à l'aide d'un 2
■ ■
une porte blindée, par exemple une porte d'entrée qui représente une issue majeure à protéger.
■ ■
Contenu du pack
(a) 1 détecteur d'ouverture avec son câble de 2 m
(b) 1 pile lithium CR 2450
(c) 1 bornier et son cache
(d) 1 aimant
(e) 2 cales d'épaisseur
(f) Vis + chevilles pour le détecteur
(g) Vis pour le bornier et l'aimant
(h) Notice
pour
bornier/aimant blanc (réf. 1875105) ou marron (réf. 1875104),
ème
a
f
g
b
c
e
d
