RANCHER LE MOTEUR
Régler les fins de course suivant la notice du moteur jointe.
6 B
RANCHER LA PLATINE RADIO

6.1 Commande radio Profalux

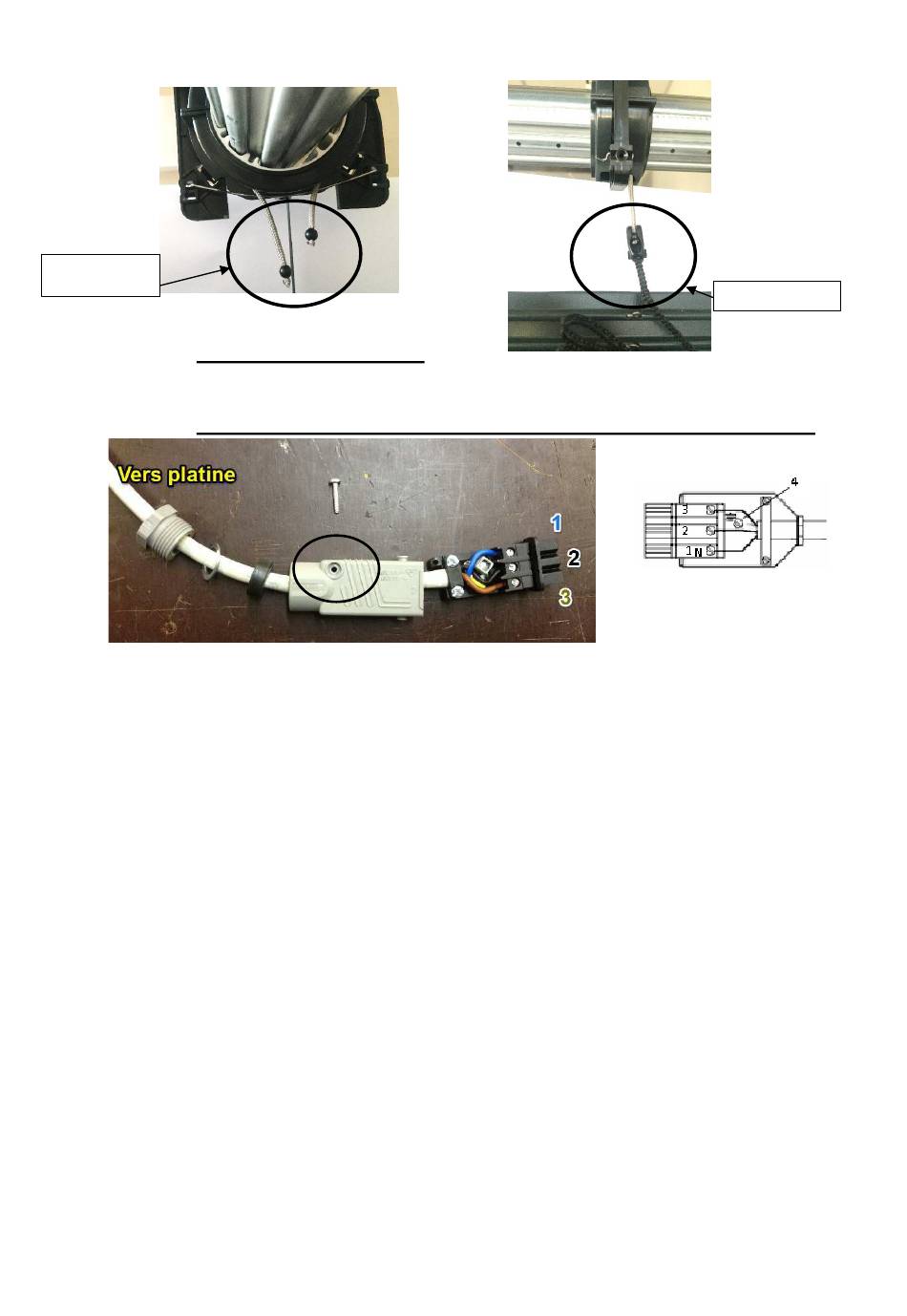

1- Dévisser la prise Hirschmann fournie dans le colisage
2- Branchement dans la prise Hirschmann :
Le câble entre la platine et la prise Hirschmann n'est pas fourni
Borne 1 : fil bleu
Borne 2 : fil noir
Borne 3 : fil marron
Plot carré : fil vert et jaune
3- Branchement de la platine radio Profalux suivant notice fournie

6.2 Commande radio Somfy

1- Brancher la platine à la prise Hirschmann au moteur
2- Dévisser la prise Hirschmann fournie dans le colisage
3- Branchement dans la prise Hirschmann :
Le câble entre la prise Hirschmann et l'alimentation n'est pas fourni
Borne 1 : fil bleu
Borne 2 : fil noir
Borne 3 : fil marron
Plot carré : fil vert et jaune
4- Branchement de la prise Hirschmann à l'alimentation
Phase : Marron
Neutre : Bleu
Terre : Vert et jaune
5- Régler la platine suivant la notice fournie
