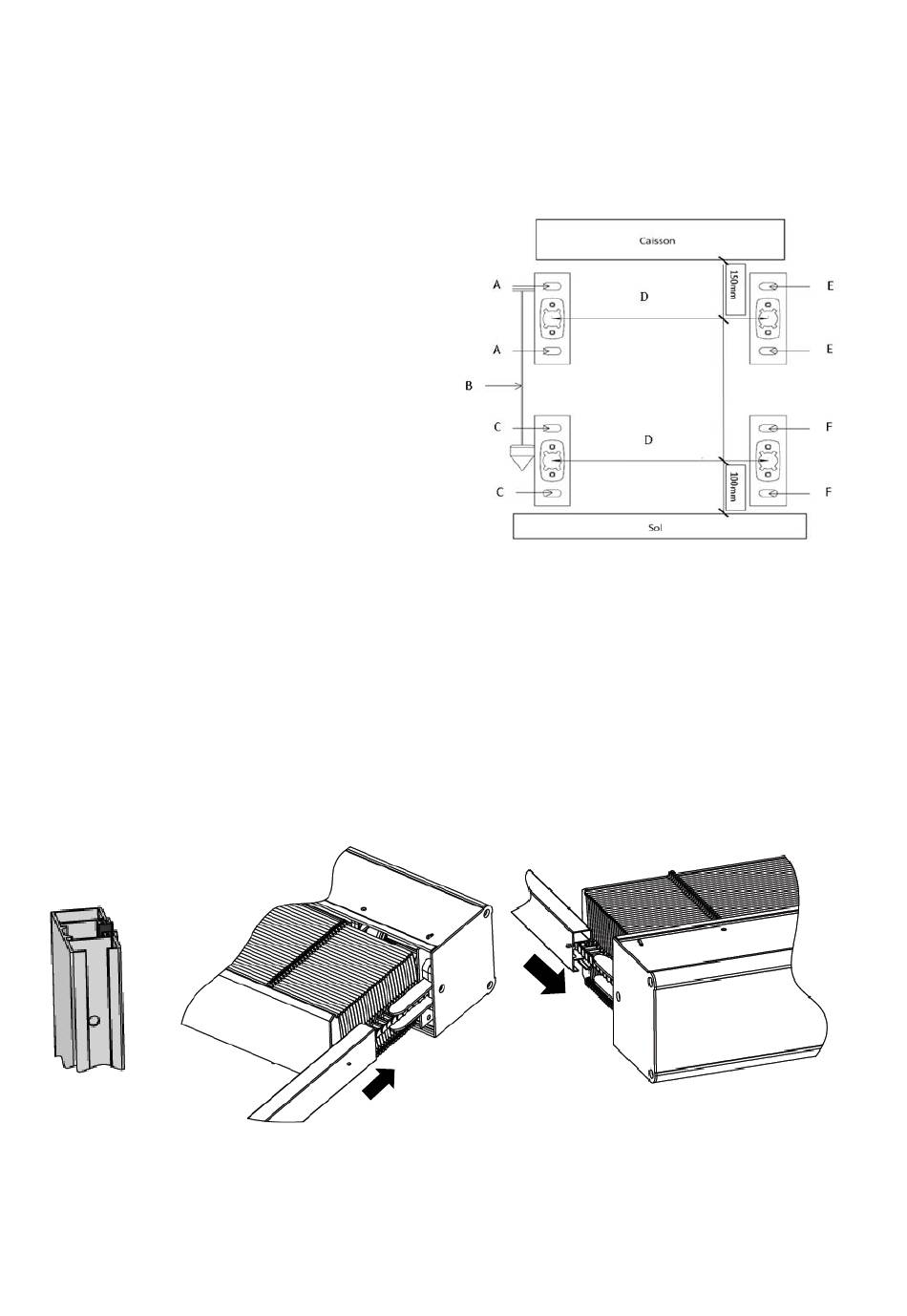

4.1 Fixation des Equerres :

La fixation des équerres doit impérativement être parallèle et à l'aplomb en respectant les dimensions
dos de coulisses (LDC)
Utiliser les vis, chevilles et rondelles adéquates, voir annexes
Lors de la fixation des équerres, positionner le perçage des vis pointeaux de manière esthétique et
accessible pour le vissage
ère
A) Fixer la 1
environ 150 mm du haut de
coulisse
B) Faire un traçage à l'aplomb de
l'équerre haute
C) Positionner la 2
l'aplomb de la 1
environ du bas
Répartir régulièrement les autres
équerres sur toute la hauteur de
la coulisse (si besoin)
D) Tracer l'écartement des équerres
d'axe en axe en fonction de votre
longueur de BSO et de votre cas
de pose :
Cas 1 : équerre simple + équerre
simple LDC - 20 mm
Cas 2 : équerre simple +équerre
double LDC -7.5 mm
Cas 3 : équerre double +équerre double LDC +5mm
ère
E) Fixer la 1
équerre côté droit
F) Suivre la même procédure pour les supports inferieurs
4.2 Préparation du châssis et des coulisses sur tréteaux
1- Poser le BSO sur 2 tréteaux avec les joints PVC vers le haut
2- Présenter la coulisse rainure vers le bas et le trou coté caisson pour englober
l'embout de lame finale et les embouts de lames.
3- Insérer les coulisses dans les pattes de liaison jusqu'au caisson
