3- Fixation des coulisses
Respecter un jeu de 20mm minimum entre les lames et la menuiserie ou le béton
Utiliser des chevilles et des vis adéquates pour ne pas abîmer les joints (voir annexes)
Respecter impérativement les dimensions dos de coulisses commandées
Respecter impérativement le parallélisme le long des coulisses
Pour fixer les coulisses, utiliser un tube en cuivre de Ø 8mm. Insérer le tube au niveau de l'usinage de
la coulisse et passer le forêt
a) Percer les fixations du haut sur les coulisses de gauche et de droite. Fixer les coulisses, les caler
si besoin

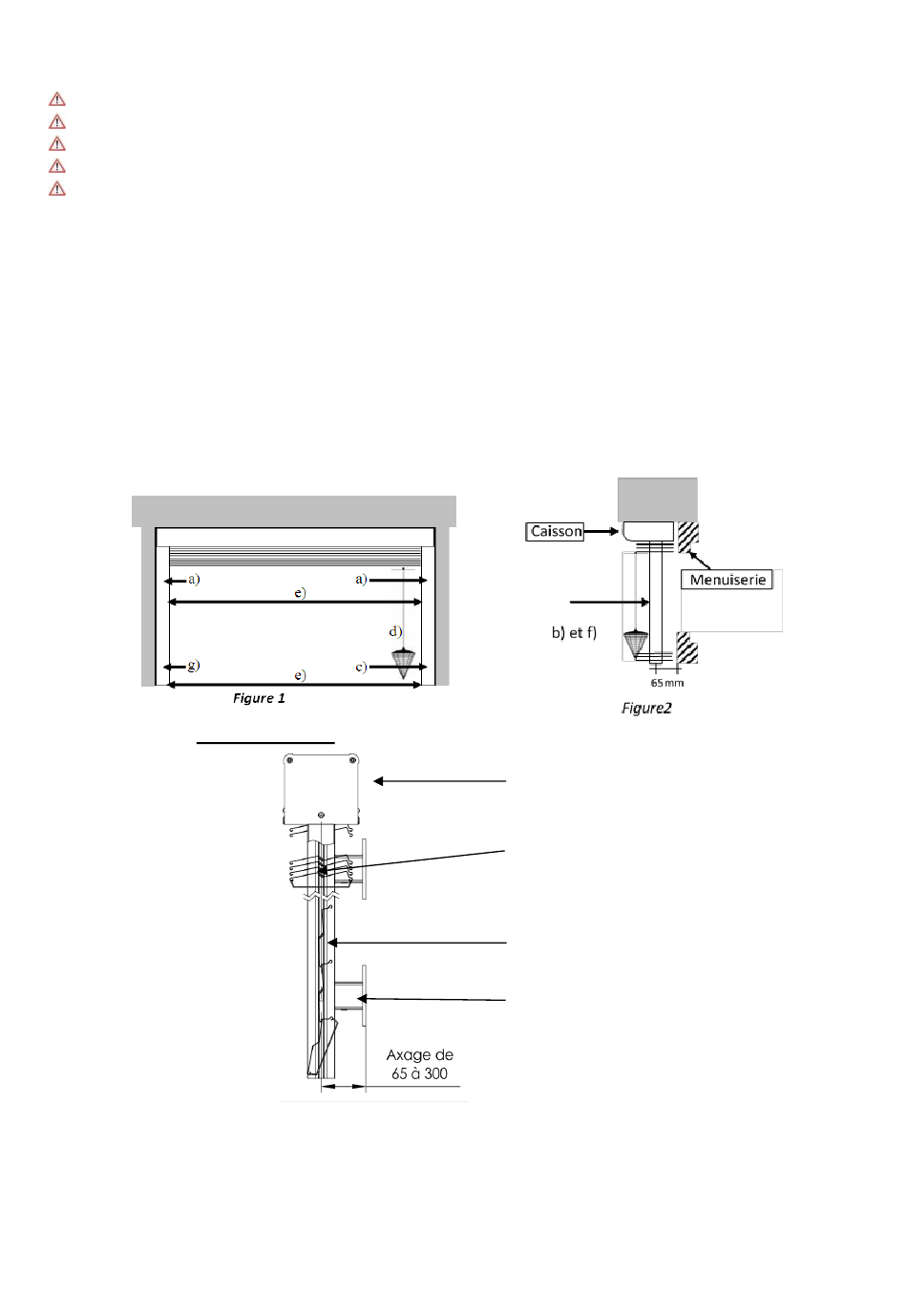

b) Vérifier l'aplomb frontal de la coulisse de droite (Figure 2). Le repérer par traçage
c) Percer le bas de la coulisse de droite et la fixer
d) Vérifier l'aplomb latéral de la coulisse de droite (figure 1) et la caler si besoin
e) Vérifier le parallélisme des coulisses (figure 1)
f) Vérifier l'aplomb frontal de la coulisse de gauche (figure 2). Le repérer par traçage
g) Percer le bas de la coulisse de gauche la fixer et la caler si besoin
h) Percer le reste des fixations, les fixer et les caler si besoin
i)
Voir étape 5 « Brancher le moteur »
4 P
OSE DE FACE
Documents et photos non contractuels. Nous nous réservons le droit de modifier à tout moment les caractéristiques esthétiques et techniques de ces produits
Ø
5mm à travers afin de ne pas endommager le joint
DOC-NP021 – Mars 2022
Châssis
Lames joints
EXT
Coulisse
Support
