4- Le BSO étant assemblé sur les tréteaux
introduire les pions des équerres dans les
coulisses en fonction du nombre

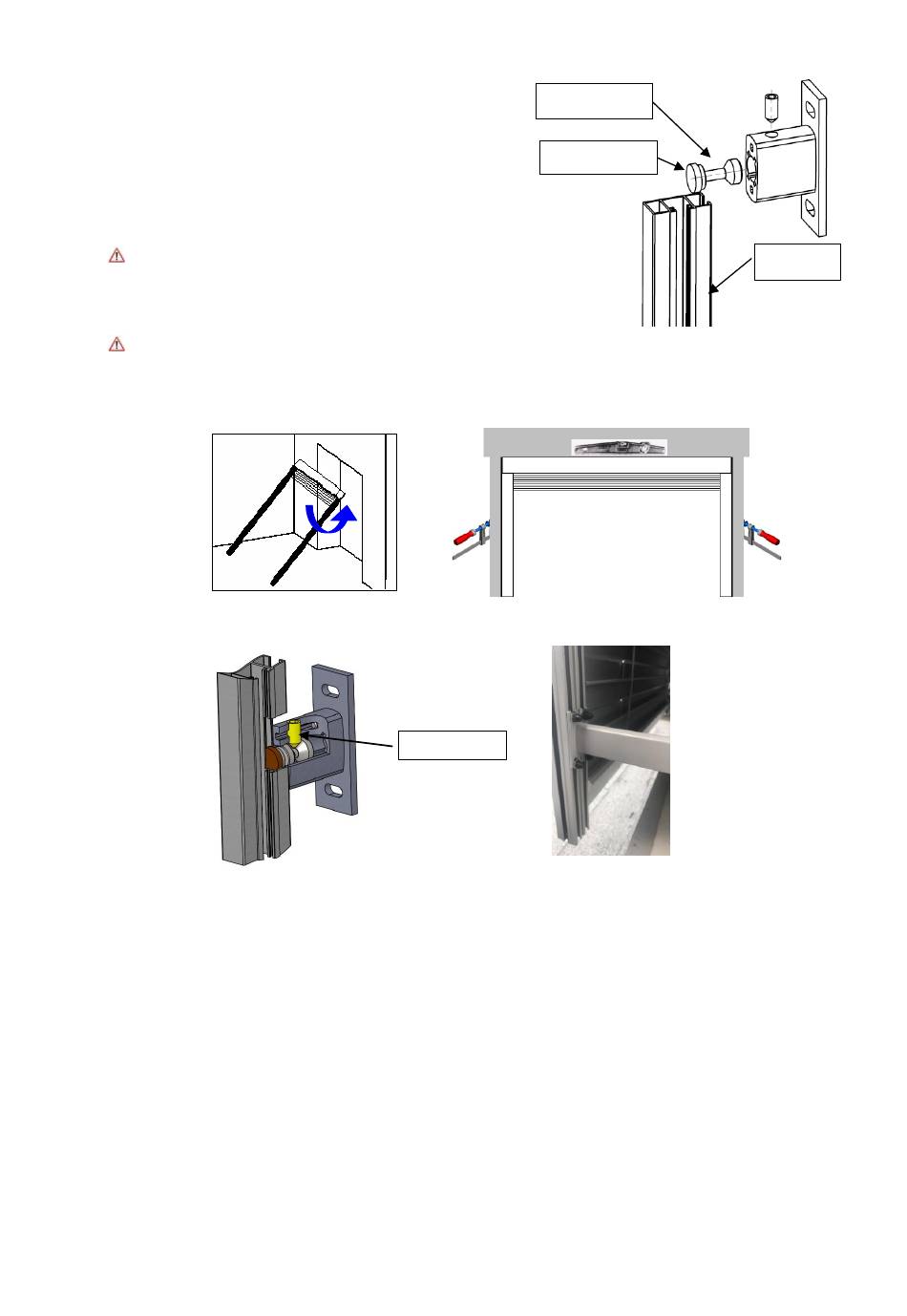

4.3 Fixation du BSO

Cette étape doit s'effectuer à deux personnes afin
d'éviter tout risque de blessure
Si vous ne respectez pas cette procédure vous
risquez d'endommager le BSO
Les joints des lames doivent toujours être positionnés côté extérieur
1- Relever les deux coulisses et le caisson simultanément pour éviter d'abîmer le BSO et le
présenter dans l'emplacement
2- Glisser les pions dans les équerres et mettre à niveau le caisson
3- Serrer les vis pointeaux des équerres à l'aide d'une clé Allen (diamètre 4)
Nota : Dans le cas d'une équerre double serrez les écrous (diamètre 6)
Au préalable, préparer le perçage de la maçonnerie ou autre pour le passage du câble moteur
Nota : Vérification du niveau du BSO et modifier la position des coulisses si besoin

4.4 Fixation du tablier

Attention : Si vous avez une étiquette « produit non réglé » suivre les instructions ci-dessous.
1- Remonter le tablier
2- Accrocher les raccords de boule
Insérer la boule avant dans le raccord de boule côté extérieur du tablier.
Insérer la boule arrière dans le raccord de boule côté intérieur du tablier.
Vérifier que les boules sont bien clipser dans le raccord plastique.
