Notice d'utilisation - Pompe pour fût pour AdBlue®
Matière des composants en contact avec le fluide
Corps de pompe
Joints
Canne d'aspiration
5.

Montage

Vérifier et préparer toutes les pièces avant l'assemblage.
Insérer le tube B dans le tube A (N° 1).
■ ■
Insérer le tube formé par A+B dans l'entrée de la pompe (N° 2).
■ ■
Ajuster la longueur du tube C pour obtenir la longueur désirée (N° 3).
■ ■
Les tubes B + C sont fixés par un boulon (accompagné d'un joint).
■ ■
B

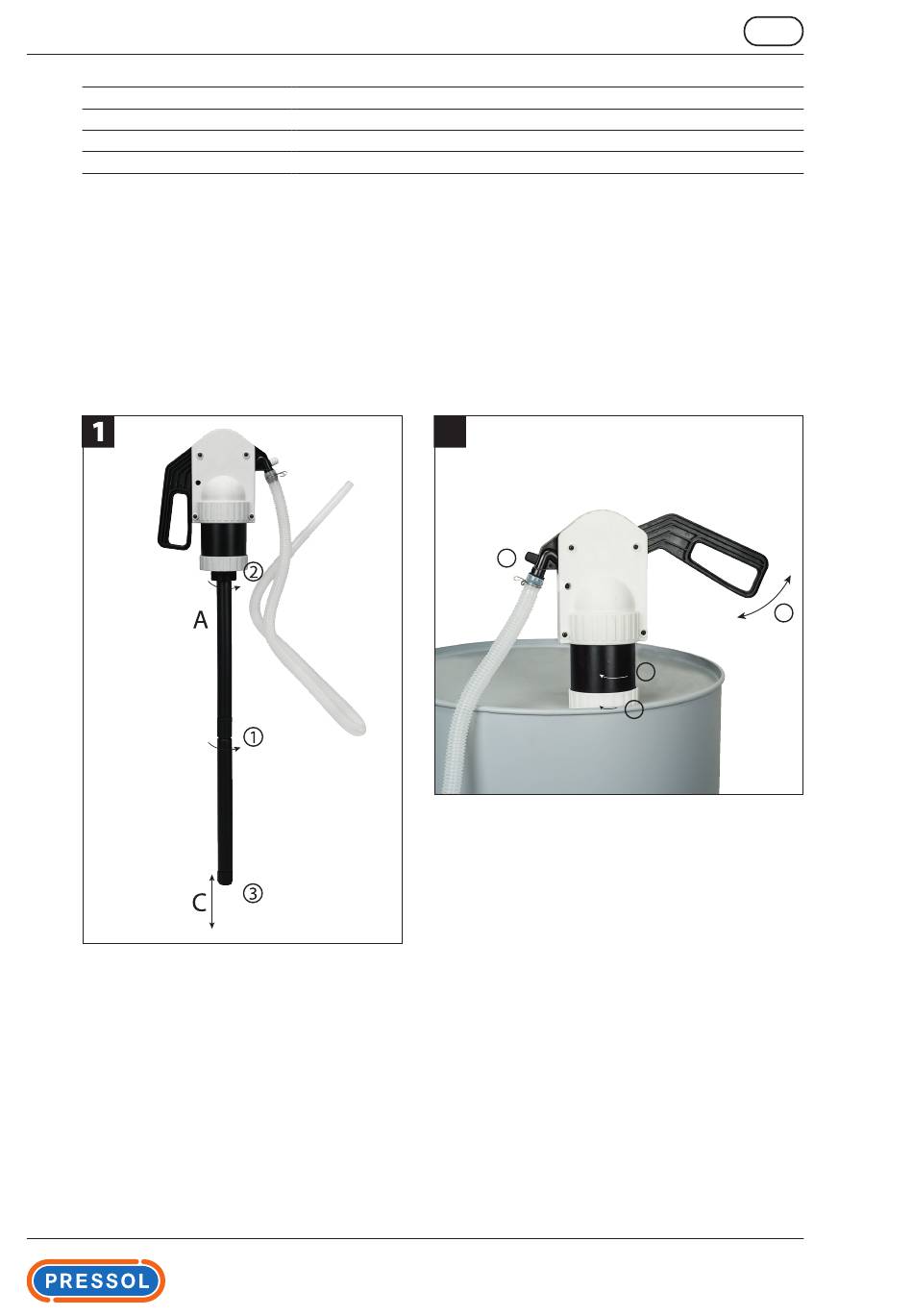

Fig. 5.-1 Exemple de montage
6.

Mise en service

Avant de démarrer, vérifiez la pompe pour une installation correcte et des dommages visibles.
■ ■
Insérer le tube dans le fût et fixer la pompe sur celui-ci (N° 2).
■ ■
Placer la pompe dans la position voulue et la fixer avec l'écrou (N° 1).
■ ■
La pompe est également utilisable sur un jerrycan, avec adapteur (17 095).
■ ■
Insérer le tuyau transparent dans l'orifice de sortie de la pompe et le fixer avec un collier de serrage (N° 3).
■ ■
Lever et descendre la poignée rapidement jusqu'à ce que le liquide commence à sortir (N° 4).
■ ■
Tourner le bouchon d'aération dans le sens antihoraire pour stopper le flux de liquide.
■ ■
PP
FKM
PP
2
Fig. 6.-1 Mise en service
3
2
1
F
4
5
