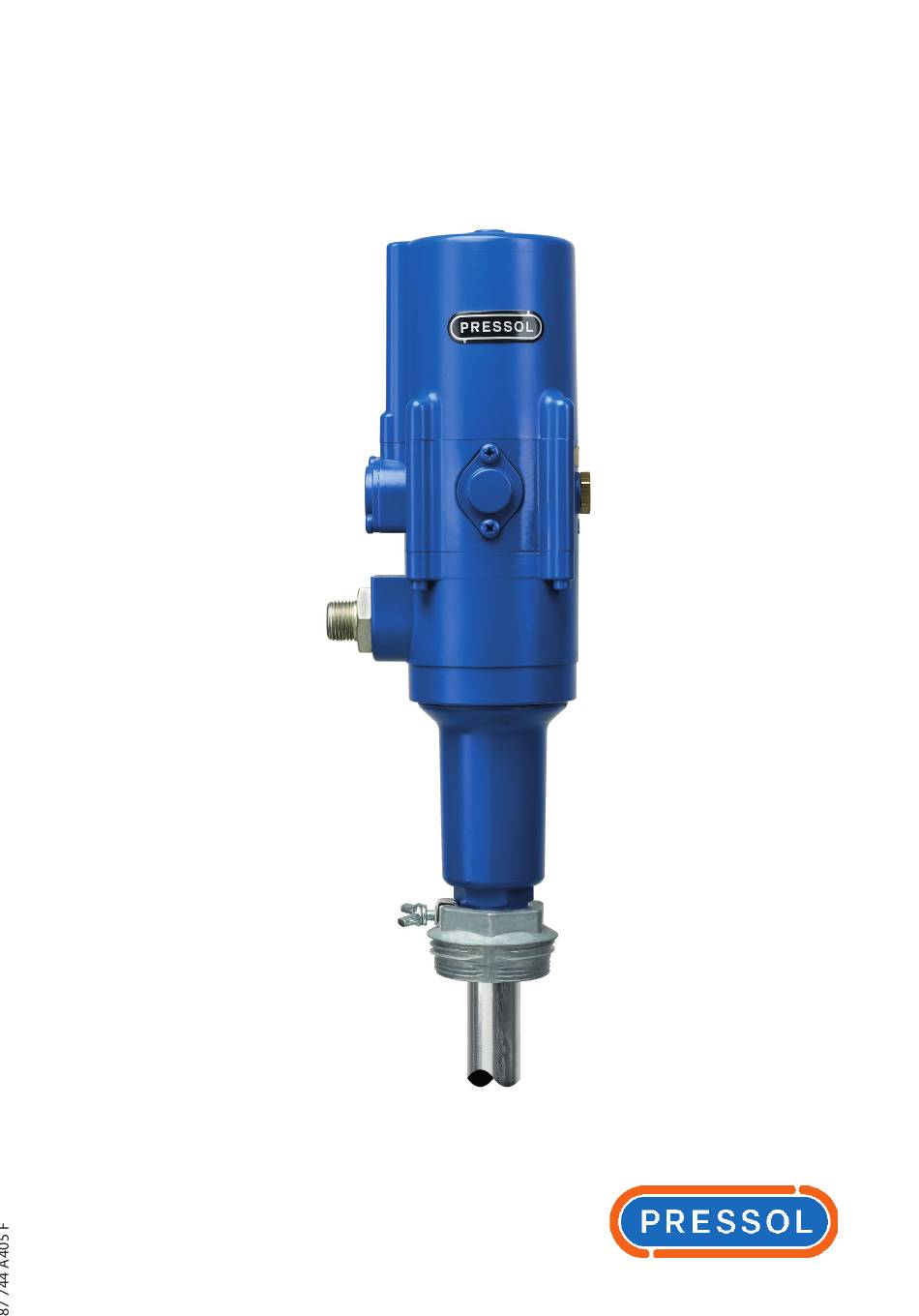

- Page 1 Pompe pneumatique huile 5:1...
-
Page 2: Table Des Matières
Installation et fonctionnement La pompe à huile pourra être équipée de différents accessoires de la gamme PRESSOL. Le corps de la pompe est réalisé en zinc moulé sous pression. La tige de piston est en acier inoxidable traité. -
Page 3: Utilisation
Notice d‘utilisation de la pompe pneumatique huile 5:1 F Domaine d‘utilisation Cette pompe est spécialement conçue pour des circuits longs ainsi que pour des huiles à forte viscosité. Du fait de son rapport de multiplication de 5:1, la pompe atteint la pression nécessaire pour un débit suffisant, même dans le cas d’un circuit long. -
Page 4: Mise En Place Du Groupe De Traitement D'air
F Notice d‘utilisation de la pompe pneumatique huile 5:1 Mise en place du groupe de traitement d‘air Article-Nr.: 20218 950 (ancienne version): Sur ce groupe de traitement d‘air, la molette de réglage doit être réglée sur la position 1 comme descrit sur l‘image. -
Page 5: Consignes Générales De Sécurité
Notice d‘utilisation de la pompe pneumatique huile 5:1 F Consignes générales de sécurité Consignes de sécurité La pompe huile a été conçue et fabriquée selon les directives européennes concernant l‘hygiène et la sécurité. Malgré tout, l‘utilisation de ce produit peut éventuellement représenter un danger s‘il n‘est pas utilisé... -
Page 6: Montage
F Notice d‘utilisation de la pompe pneumatique huile 5:1 Avertissement! Ne pas pomper de fluides pollués! Vérifier que le fluide pompé n‘est pas pollué par des impuretés. ■ ■ Equiper la ligne d‘aspiration d‘un filtre. ■ ■ Avertissement! L‘utilisation d‘accessoires détériorés, risque de provoquer des blessures corporelles ou des dégâts matériels! -
Page 7: Mise En Service
Notice d‘utilisation de la pompe pneumatique huile 5:1 F Raccorder la pompe au flexible de refoulement et à la poignée de distribution. Matériel pour l’installation coté refoulement: Tuyauterie, longueur jusqu’à 15 m: tube fileté DN 20 (R ¾“) DIN 2448 ou de diamètre supérieur;... -
Page 8: Entretien
Clapet de décharge 16 bar 19 648 Clapet de décharge 20 bar 19 506 Conseil Le bon fonctionnement de la pompe à huile n‘est garanti qu‘avec des pièces de rechange d‘origine PRESSOL! L‘utilisation de pièces de rechange d‘origine, évitera tout dysfonctionnement ou tout risque. -
Page 9: Recherche De Pannes
Notice d‘utilisation de la pompe pneumatique huile 5:1 F Recherche de pannes Incidents de Causes Solutions fonctionnement Le moteur ne fonctionne pas Pression trop faible. Régler la pression à 3 bar. ou très lentement. Silencieux (no. 20) ou filtre (no. -
Page 10: 10. Déclaration De Conformité Ce
F Notice d‘utilisation de la pompe pneumatique huile 5:1 10. Déclaration de conformité CE Nous déclarons par la présente que l‘appareil désigné ci-dessous est conforme aux directives de l‘UE, dans sa conception et sa construction, ainsi que dans sa version commercialisée. La validité de cette déclaration est annulée par toute modification de l’appareil. -
Page 11: 11. Pièces De Rechange
Notice d‘utilisation de la pompe pneumatique huile 5:1 F 11. Pièces de rechange Désignation Référence Corps de pompe supérieur 03 268 Joint torique 03 316 Ecrou 03 311 Rondelle 87 116 Piston 03 324 Rondelle d’ajustement 03 250 87 221... - Page 12 F Notice d‘utilisation de la pompe pneumatique huile 5:1 Désignation Référence 29.3 Adaptateur 88 152 29.4 Joint torique 02 380 29.5 Joint à lèvre 03 387 29.6 Circlip 03 264 Kit de réparation pour double piston 87 127 30.1 Piston tubulaire 88 168 30.2...
- Page 13 Notice d‘utilisation de la pompe pneumatique huile 5:1 F Fig. 11-1: Vue éclatée de la Pompe pneumatique huile...
- Page 14 Pressol Schmiergeräte GmbH Parkstraße 7 93167 Falkenstein | Germany Tel. +49 9462 17-0 Fax +49 9462 17-208 info@pressol.com www.pressol.com...
