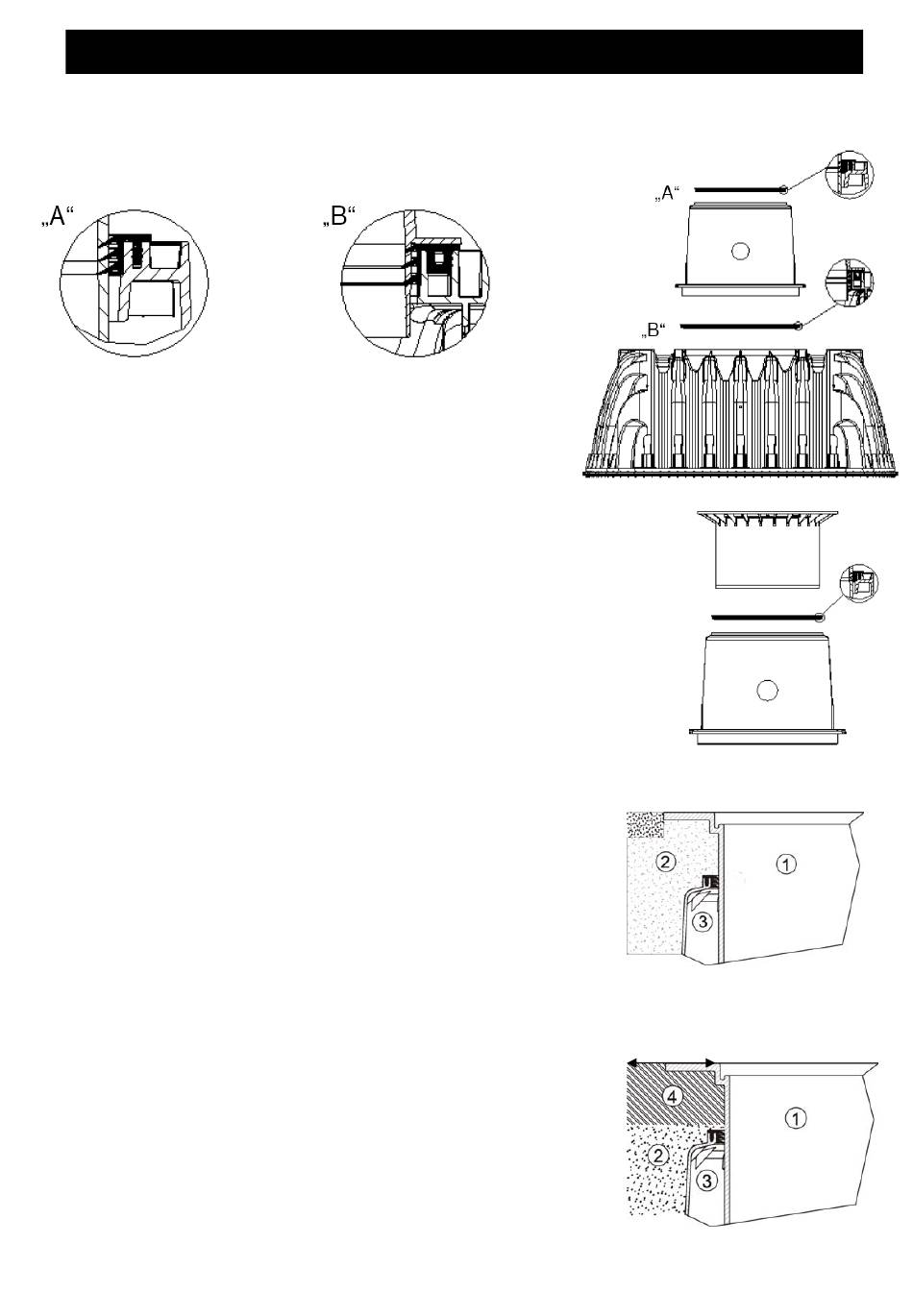

7. Montage du dôme et de la rehausse télescopique
7.1
Montage du dôme
Placer le joint d'étanchéité livré avec le dôme dans la rainure de l'ouverture de la cuve 'B'. Le dôme est
orientable selon les arrivées de tuyaux. Veillez également au bon positionnement du joint placé sur le
dessus du dôme 'A'.
7.2
Montage de la rehausse télescopique
La rehausse télescopique permet un ajustement facile et précis de la cuve par
rapport au niveau du sol. Un recouvrement de 750 à 950 mm (rehausse télescopi-
que mini) ou de 750 et 1050 mm (rehausse télescopique maxi) dôme inclus.
Ne pas trop graisser les joints d'étanchéité avant leur positionnement : ils
risquent de sortir de leur cavité lors de la pose de la rehausse. Montage :
placer le joint d'étanchéité comme indiqué ci-dessus. Enduire généreusement les
lèvres du joint avec de la graisse blanche, ne pas utiliser de graisse à base d'huile
minérale, trop agressive pour le joint. Enduire également de graisse blanche la
rehausse télescopique, glisser celle-ci dans le dôme de la cuve et ajuster la hau-
teur au niveau du sol.Attention ! Ne pas laisser sécher la graisse blanche : le
positionnement de la rehausse sera plus difficile et le joint risque de se dé-
loger de la rainure et l'étanchéité ne sera plus garantie.
7.3
Rehausse télescopique passage piétons
Attention: afin de ne pas reporter une charge extérieure sur la cuve,
remblayer le pourtour de la rehausse
granulométrie max. 8/16 et compacter régulièrement. Il faut alors veiller à
ne pas abîmer le dôme du réservoir
le couvercle sur la rehausse et verrouiller solidement (sécurité enfants).
Attention ! Serrer vis et boulons de façon qu'un enfant ne puisse pas
les ouvrir !
7.4
Rehausse télescopique passage véhicules
Dans le cas d'un passage véhicules au dessus de la cuve
impératif d'installer une dalle de répartition en béton maigre
charge B25 = 250 Kg/m²). La dalle de répartition en béton autour de la
rehausse, doit faire au moins 300 mm de large et 200 mm de hauteur. Le
recouvrement minimum (dôme inclus) de la cuve est d'au moins 800 mm
(max. 1050 mm avec la rehausse maxi et recouvrement jusqu'à 1200 mm
max. avec la rallonge).
Attention : utiliser impérativement le couvercle en fonte.
avec du gravier ronds
ni la rehausse télescopique. Poser
Page 9
300 mm
Il est
(classe de
