Graf 342016 Notice D'installation
Masquer les pouces
Voir aussi pour 342016:
- Notice d'installation (4 pages) ,
- Notice d'installation (16 pages)
Table des Matières
Publicité
Liens rapides
HAUS PROFESSIONELL
Installationsanleitung
DE
GRAF Technikpaket Haus Professionell + Silentio Press
>> Seite 1-4
Instruction for installation
EN
GRAF Pump package house Professionell + Silentio Press
>> Page 5-8
Notice d´installation
FR
GRAF Kit Technique Habitat Professionell + Silentio Press
>> Page 9-12
Instrucciones para la instalación del
ES
GRAF Pack técnico casa-jardín Profesional + distancia
>> Página 13-16
Istruzioni di installazione Pacchetti tecnico GRAF per uso
IT
domestic Professionell + Silentio Press
>> Página 17-20
Publicité
Chapitres
Table des Matières
Manuels Connexes pour Graf 342016
Sommaire des Matières pour Graf 342016

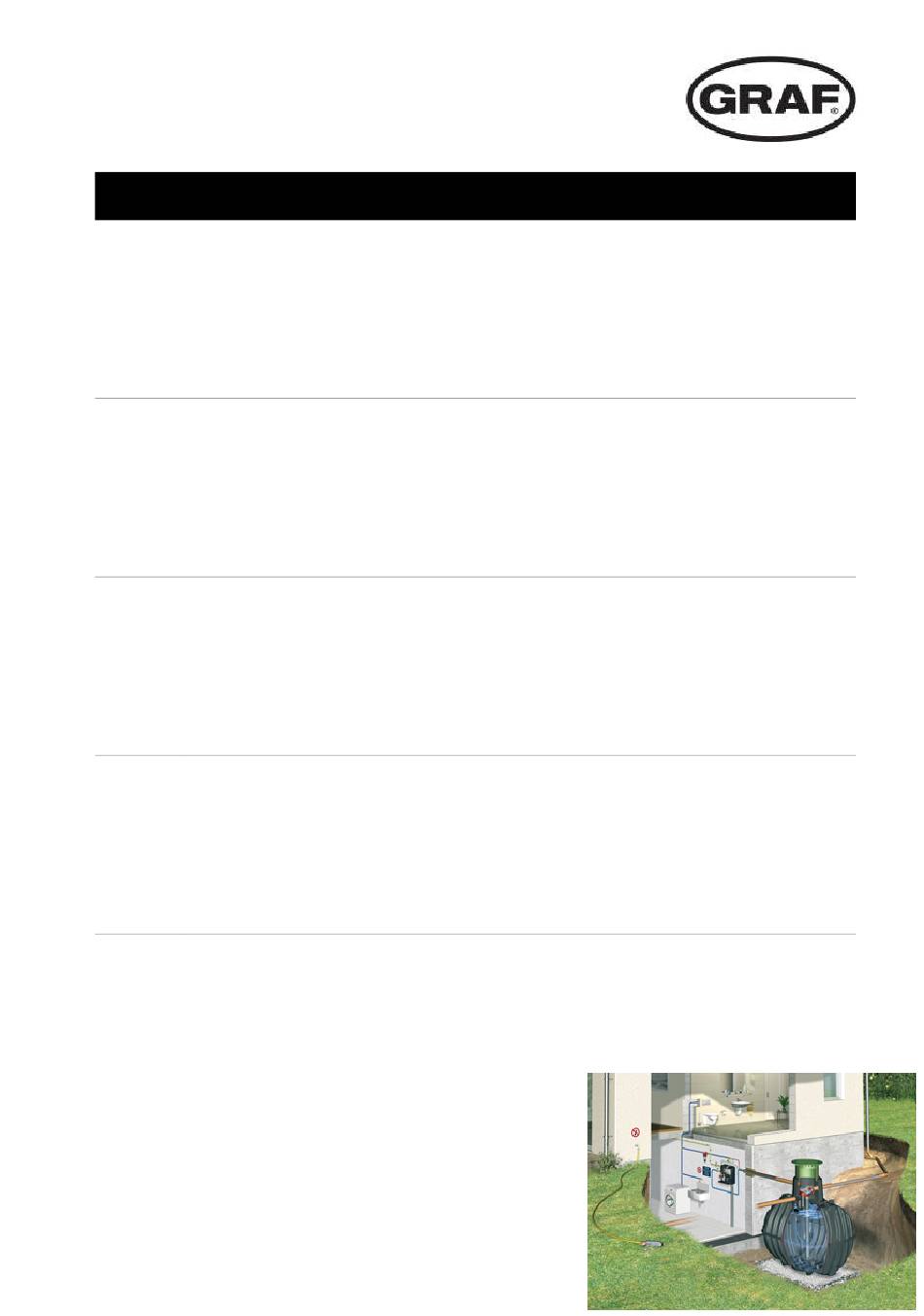

- Page 1 HAUS PROFESSIONELL Installationsanleitung GRAF Technikpaket Haus Professionell + Silentio Press >> Seite 1-4 Instruction for installation GRAF Pump package house Professionell + Silentio Press >> Page 5-8 Notice d´installation GRAF Kit Technique Habitat Professionell + Silentio Press >> Page 9-12 Instrucciones para la instalación del...
-
Page 2: Table Des Matières
Installationsanleitung GRAF Technikpakete Haus Professionell + Silentio Press Technikpaket Haus Professionell Art. Nr. 342016 Technikpaket Haus Silentio Press Art. Nr. 342015 Inhaltsübersicht Die in dieser Anleitung beschriebenen Punkte sind ALLGEMEINE HINWEISE unbedingt zu beachten. Bei Sicherheit Nichtbeachtung erlischt jeglicher Kennzeichnungspflicht Garantieanspruch. -
Page 3: Allgemeine Hinweise
Bei sämtlichen Arbeiten an der Anlage bzw. Anlagenteilen ist immer die Gesamtanlage außer Betrieb zu setzen und gegen unbefugtes Wiedereinschalten zu sichern. Die Firma GRAF bietet ein umfangreiches Sortiment an Zubehörteilen, die alle aufeinander abgestimmt sind und zu kompletten Systemen ausgebaut werden können. Die Verwendung, nicht von GRAF freigegebener Zubehörteile führt zu einem Ausschluss der Gewährleistung/Garantie. -
Page 4: Montage Technik
Montage Technik Erdtank Carat / Technikpaket Haus Professionell 50 mm Schwimmende Ansauggarnitur Sensorleitung Schlauchklemme Abstandshalter Saugschlauch Edelstahlgewicht Messing Schlauchverschraubung Tankboden 3 / 20... -
Page 5: Erdtank Platin / Technikpaket Silentio Press
Montage Technik Erdtank Platin / Technikpaket Silentio Press 50 mm Messing Schlauchverschraubung Sensorleitung Schlauchklemme Abstandhalter Spezial Saug- und Druckschlauch Edelstahlgewicht Lade- Tauchdruckpumpe 300 A Tankboden Tankboden www.graf.info 4 / 20 2017-12... - Page 6 Instruction for installation GRAF Pump packages house Professional + Silentio Press package house Pump Professional Order No. 342016 Pump package house Silentio Press Order No. 342015 Table of contents The points described in these instructions must be observed GENERAL NOTES under all circumstances.
- Page 7 GRAF offers an extensive range of accessories, all of which are designed to match each other and which can be extended to form complete systems. The use of accessories that have not been approved by GRAF results in the exclusion of the warranty/guarantee.
- Page 8 Installation of technical parts Rainwater storage tank Carat / Pump package house Professional 50 mm Floating suction set Connection cable Hose clip Distance piece Suction hose Weight Brass hose screwing Tank base 7 / 20...
- Page 9 Installation of technical parts Rainwater underground tank Platin / Pump package house Silentio Press 50 mm Brass hose screwing Connection cable Hose clip Distance piece Special suction and pressure hose Weight Submersible pump 300 A Tank base Tank base www.graf.info...
- Page 10 Notice d´installation GRAF Kit technique Habitat Professionnel Silentio + Press Kit technique Habitat Professionnel Aqua Center Silentio Réf. 342016 Kit technique Habitat Professionnel Aqua Center Silentio Press Réf. 342015 Sommaire Afin de garantir le bon fonctionnement et la longévité de GÉNÉRALITÉS...
-
Page 11: Généralités
La société GRAF propose une gamme très complète d’accessoires qui sont tous adaptés les uns aux autres et qui peuvent être étendus en systèmes complets. GRAF décline toute prise en charge sous garantie en cas d’utilisation d’accessoires non conformes. -
Page 12: Montage
Montage Réservoir enterrée Carat / Kit technique Habitat Professionnel Aqua Center Silentio 50 mm Crépine et flotteur Câble de transmission Collier de serrage Écateur Tuyau d´aspiration Poids Raccord en laiton Fond de cuve 11 / 20... -
Page 13: Cuve Platine / Kit Technique Habitat Professionnel Aqua Center Silentio Press
Montage Cuve Platine / Kit technique Habitat Professionnel Aqua Center Silentio Press 50 mm Raccord en laiton Câble de transmission Collier de serrage Écateur Tuyau pression Poids pompe d’évacuation 300 A Fond de cuve Fond de cuve www.graf.info... - Page 14 Instrucciones para la instalación del GRAF Pack técnico casa-jardín Profesional + distancia Pack técnico casa-jardín Profesional Nº pedido 342016 Pack técnico casa-jardín Profesional distancia Nº pedido 342015 Índice de contenido Se deben tener en cuenta obligatoriamente todos los puntos INDICACIONES GENERALES indicados en estas instrucciones.
- Page 15 La compañía GRAF ofrece un amplio surtido de accesorios que han sido adaptados entre sí y que pueden ampliarse para formar sistemas completos. El uso de accesorios no aprobados por GRAF da lugar a la pérdida de la garantía legal/comercial.
- Page 16 Montaje Tanque enterrado Carat / por ejemplo Pack técnico casa-jardín Profesional 50 mm Juego flotante de succión Cable sensor Abrazadera para manguera Distanciador Manguera de succión Peso Racor de latón para mangueras Fondo del tanque 15 / 20...
- Page 17 Montage Depósito plano Platin / por ejemplo Pack técnico casa-jardín Profesional distancia 50 mm Racor de latón para mangueras Cable sensor Abrazadera para manguera Distanciador Tubo de captación Peso bomba de soporte sumergible 300 A Fondo del tanque Fondo del tanque www.graf.info...
- Page 18 Istruzioni di installazione Pacchetti tecnici GRAF per uso domestico Professionell + Silentio Press Pacchetto tecnico domestico Professionell N. art. 342016 Pacchetto tecnico per uso domestico Silentio Press N. art. 342015 Sommario I punti descritti nelle presenti istruzioni devono essere AVVERTENZE GENERALI rigorosamente osservati.
-
Page 19: Avvertenze Generali
Durante tutti i lavori sull'impianto o su parti dell'impianto è sempre necessario mettere fuori servizio l'intero impianto e assicurarlo contro una riattivazione non autorizzata. GRAF offre un vasto assortimento di accessori perfettamente compatibili tra loro, che possono essere ampliati per realizzare sistemi completi. L’uso degli accessori non approvati della GRAF risulta nell’esclusione della garanzia. -
Page 20: Montaggio Tecnica
Montaggio tecnica Serbatoio da interro Carat / Pacchetto tecnico per uso domestico Professionell 50 mm Set di aspirazione a galleggiante Cavo del sensore Fascetta di serraggio Distanziatore Tubo flessibile di aspirazione Peso di acciaio inox Raccordo filettato per tubo flessibile... -
Page 21: Serbatoio Da Interro Platin / Pacchetto Tecnico Silentio Press
Montage tecnica Serbatoio da interro Platin / Pacchetto tecnico Silentio Press 50 mm Raccordo filettato per tubo flessibile Cavo del sensore in ottone Distanziatore Fascetta di serraggio Peso di acciaio inox Tubo flessibile speciale di aspirazione Fondo del serbatoio... - Page 22 Notizen / Notes / Notas...
