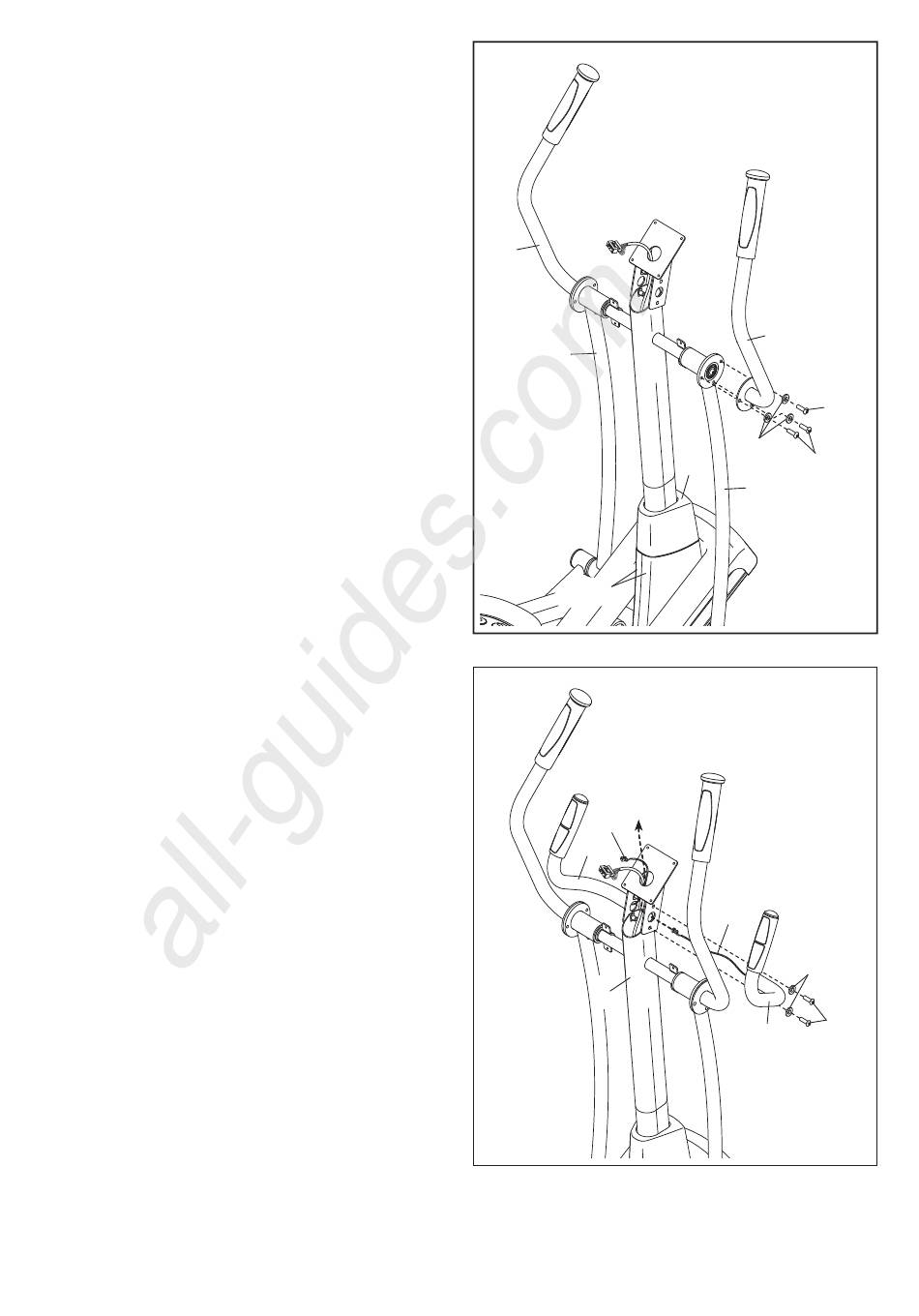

10. Localisez le Bras PSC Droit (8), portant un
autocollant marqué «Right» (L ou Left indique
gauche ; R ou Right indique droite) et orientez-le
comme indiqué.
Demandez à une autre personne de tenir le Bras
PSC Droit (8) près de la Jambe PSC Droite (6).
Fixez le Bras PSC Droit (8) à la Jambe PSC
Droite (6) à l'aide de trois Vis M8 x 16mm (102)
et trois Rondelles Fendues M8 (103).
Fixez le Bras PSC Gauche (9) à la Jambe PSC
Gauche (7) de la même manière.
Référez-vous à l'étape 3 page 7. Serrez les
Vis M8 x 16mm (102).
Glissez le Couvercle Supérieur (27) vers le bas
et enfoncez-le dans les Couvre-Cadre Droit et
Gauche (21, 22).
11. Identifiez la Poignée Droite (10) sur laquelle se
trouve un autocollant avec le mot « Right » (L ou
Left indique gauche ; R ou Right indique droite)
et orientez-la comme sur le schéma.
Demandez à une personne de tenir le Guidon
Droit (10) près du côté droit du Montant (5).
Introduisez le Fil du Détecteur Cardiaque (105)
issu du Guidon Droit (10) à l'intérieur du côté
droit du Montant (5) et tirez-le vers le haut
jusqu'à l'acheminer hors du haut du Montant.
Conseil : évitez de coincer le Fil du Détecteur
Cardiaque (105). Fixez le Guidon Droit (10) au
Montant (5) à l'aide de deux Vis M8 x 16mm
(102) et deux Rondelles Fendues M8 (103).
Fixez le Guidon Gauche (11) de la même
manière.
All manuals and user guides at all-guides.com
11
10
9
7
21, 22
11
105
11
5
8
102
103
102
27
6
Évitez de coincer
les Fils du Détecteur
Cardiaque (105)
105
103
102
10
