Procédures de test et de réglage - Oscilloscopes 2225/2225S
6. Régler la commande SEC/DIV pour représenter plusieurs périodes du signal, A l ' aide de la commande POSITION de
la voie 1, centrer verticalement le signal.
7. Vérifier que le signal ne présente aucune surcompensation ou souscompensation (cf. Figure 4-1 ). Si nécessaire, ef ­
fectuer le point 8 pour régler la compensation basse fréquence de la sonde. Sinon, passer directement au point 9,
8. Tourner le manchon sur la tête de la sonde pour dégager le condensateur de réglage compensation basse fré ­
quence, A l' aide d'un instrument à faible réactance, régler la compensation basse fréquence de manière à obtenir
un signal carré à angles droits (Figure 4.1 ).
9. Sélectionner le MODE VERTICAL V 2, Déconnecter l'embout de la sonde de la voie et le reconnecter sur la sortie
CALIBRATEUR,
10. Régler les commandes pour obtenir un signal d ' une amplitude de cinq divisions et centrer verticalement la trace.
11. Répéter le point 7 pour la sonde de la voie 2.
4-2
*
Ï(X
-
....

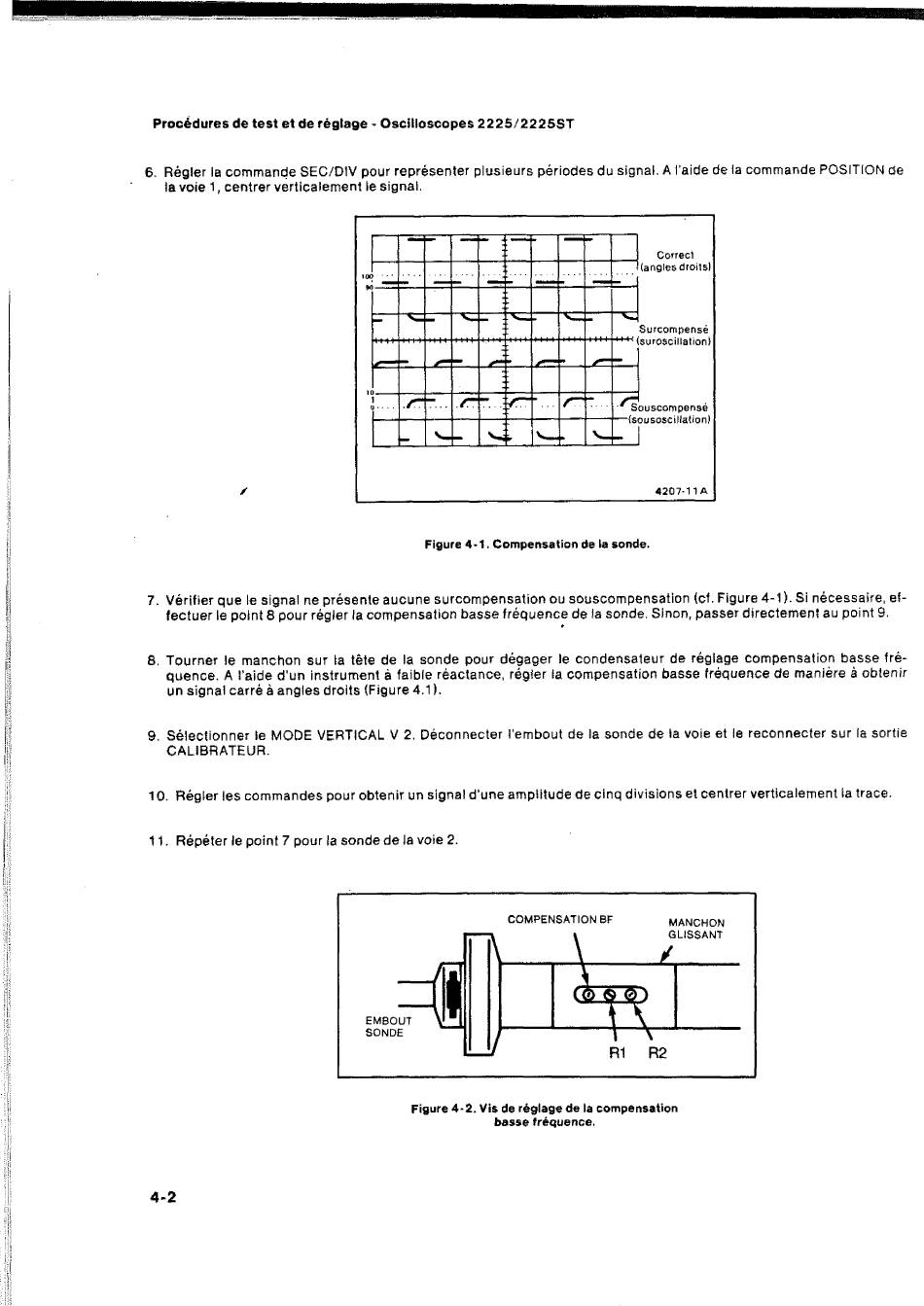

Figure 4*1. Compensation de la sonde.
Figure 4-2. Vis de réglage de la compensation
basse fréquence.
Correct
(angles droits)
....
Surcompensé
suroscillation}
□uscompensè
ousosciilation)
4207-1 IA
