Fonctionnement
NOTE: Lisez attentivement les instructions dans la section de sécurité dans cette notice d'emploi avant d'utiliser ce
mesureur. Quand l'ampèremètre n'est pas en fonctionnement, sélectionnez la fonction OFF d'éteinte
Mesures de courant AC
1) Sélectionnez la fonction de plage ACA

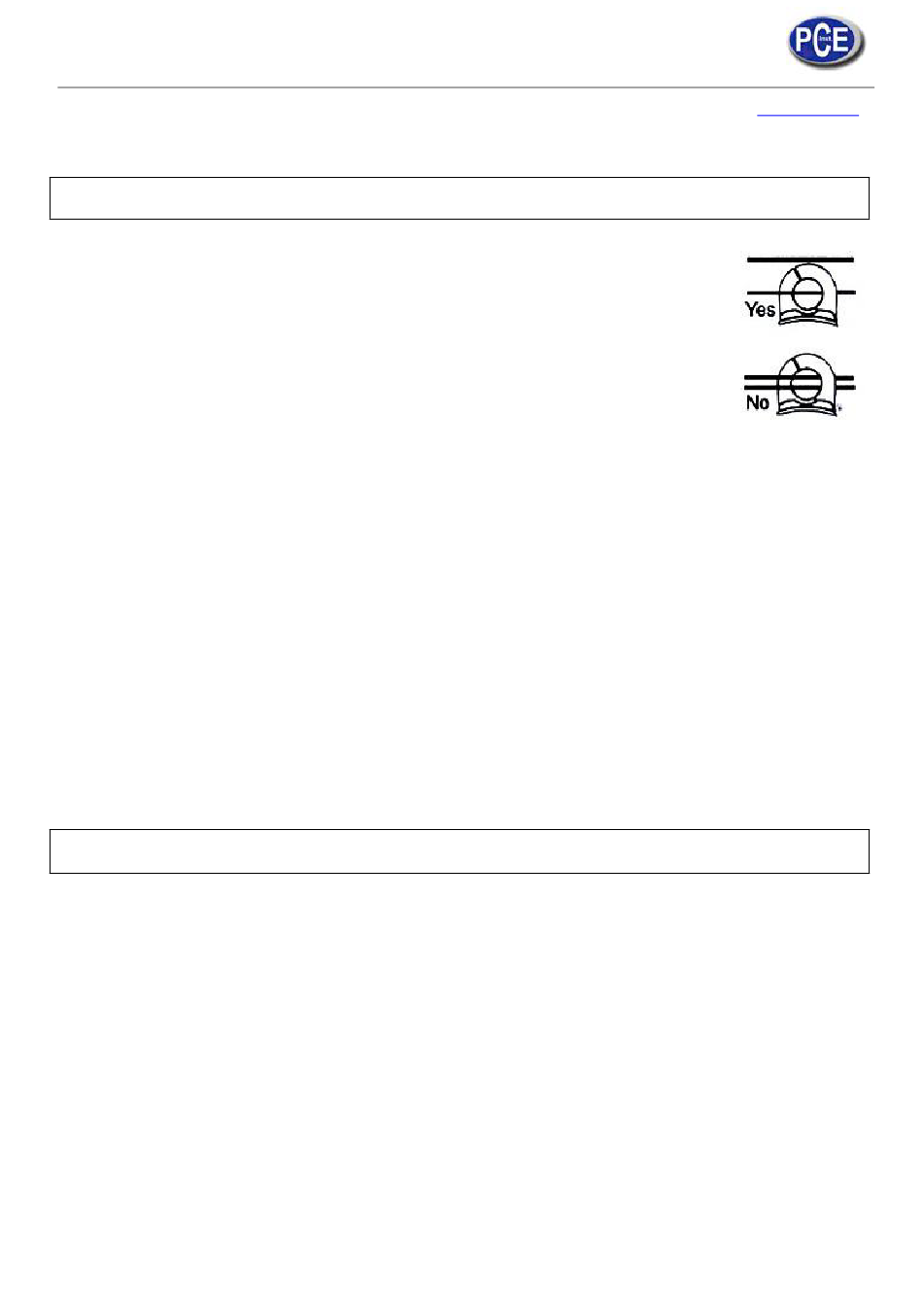

2) Appuyez sur la touche pour ouvrir la pince et entourez bien la pince avec le conducteur sans
laisser aucune ouverture entre les deux parties de la pince
3) Lisez la valeur ACA sur l'écran LCD
Mesures de courant CD
1) Sélectionnez la fonction de plage DCA
2) Appuyez sur la touche Zéro DCA pour mettre à zéro l'écran
3) Appuyez sur la touche pour ouvrir la pince
4) Appuyez sur la touche pour ouvrir la pince et entourez bien la pince avec le conducteur sans laisser aucune
ouverture entre les deux parties de la pince
5) Lisez la valeur DCA sur l'écran LCD
Mesures de tension AC/DC
1) Connectez le câble d'essai noir dans le terminal négatif COM et le câble rouge dans le terminal positif V
2) Sélectionnez la fonction dans la position V
3) Appuyez 2 secondes sur la touche AC/DC. Sélectionnez AC/DC
4) Connectez les câbles en parallèle au circuit qui est en train d'être mesuré
5) Lisez la mesure de la tension sur l'écran LCD
Mesures de résistance et continuité
1) Insérez le câble noir dans le terminal négatif COM et le câble rouge dans le terminal positif V.
2)
Touchez avec les pointes le circuit ou composant qui va être mesuré. On vous conseille de déconnecter un des
côtés du circuit à mesurer pour que le reste de circuit n'interfère pas dans la lecture de résistance.
3) Pour les tests de résistance, lisez l'écran LCD et si l'enregistrement est <30
Mesures de tension AC sans contact
AVERTISSEMENT: Risque d'électrocution. Avant son utilisation, vérifiez toujours le détecteur de tension dans un
circuit connu pour vérifier son fonctionnement appropriée.
1) Touchez avec les pointes à mesurer le conducteur actif ou insérez-les dans le côté conducteur de la sortie électrique
2) S'il y a de tension AC, le détecteur s'illuminera.
NOTE: Les conducteurs dans les jeux de câbles électriques sont normalement tordus. Pour les meilleurs résultats, déroulez et
étire le câble, approchant la pointe au conducteur actif.
NOTE: Le détecteur est conçu avec une haute sensibilité. L'énergie statique ou d'autres types d'énergie peuvent
occasionnellement affecter le capteur. Cela est normal.
Illumination
Appuyez et maintenez la touche appuyée pour allumer la torche. Libérez la touche pour l'éteindre.
Stockage de données et touche de retroéclairage
Pour enregistrer la lecture de l'écran, appuyez sur la touche de stockage de données "Data Hold & Backlight". Le mot "HOLD"
(garder) apparaîtra sur l'écran au même temps que le mesureur est dans le mode de stockage de données ("Hold Backlight").
Pour sortir de cette fonction et revenir au mode normal de fonctionnement, appuyez à nouveau sur la touche "Hold Backlight".
Le mot "HOLD" disparaîtra. La fonction de retroéclairage illumine l'écran et est utilisée dans des conditions avec peu de lumière
pour permettre une vue claire des lectures d'écran. Appuyez 2 secondes sur la touche "Data Hold & Backlight pour allumer la
lumière et appuyez sur la touche une deuxième fois pour éteindre la lumière.
Notice d'emploi
www.pce-france.fr
Ω,
le mesureur émettra une sonnerie.
5
