Montage
#
20
3.3 Montage

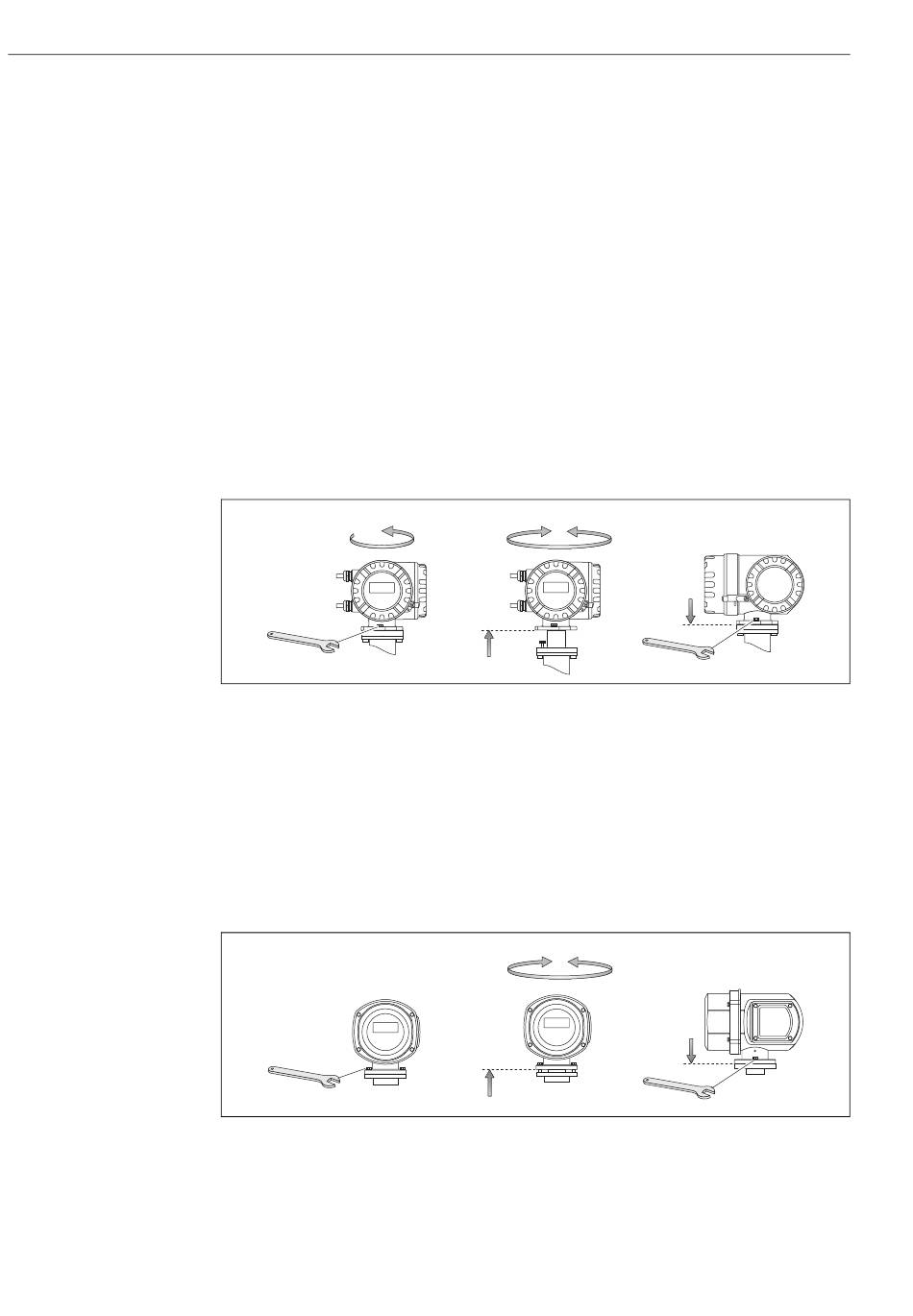

3.3.1 Tourner le boîtier du transmetteur
Rotation boîtier de protection en aluminium
Danger!
Pour les appareils destinés à la zone explosible 1 (ATEXou Class I Div. 1 (FM/CSA) le mécanisme
de rotation est différent de celui décrit ici. La procédure est décrite dans la documentation Ex spé-
cifique.
1. Desserrer les deux vis de fixation.
2. Tourner le raccord baïonnette jusqu'en butée.
3. Soulever prudemment le boîtier du transmetteur jusqu'en butée.
4. Tourner le boîtier du transmetteur dans la position souhaitée (max. 2 x 90° dans chaque sens).
5. Mettre le boîtier à nouveau en place et encliqueter le raccord baïonnette.
6. Bien serrer les deux vis de fixation.
2
1
Fig. 11: Rotation du boîtier du transmetteur (boîtier de terrain en inox)
Rotation boîtier de protection en acier inox
1. Desserrer les deux vis de fixation.
2. Soulever prudemment le boîtier du transmetteur jusqu'en butée.
3. Tourner le boîtier du transmetteur dans la position souhaitée (max. 2 x 90° dans chaque sens).
4. Remettre le boîtier en place.
5. Bien serrer les deux vis de fixation.
1
Fig. 12: Rotation du boîtier du transmetteur (boîtier de terrain en inox)
4
3
3
2
Proline Promass 84
5
6
F06-xxxxxxxx-17-06-xx-xx-000
4
5
F06-xxxxxxxx-17-06-xx-xx-001
