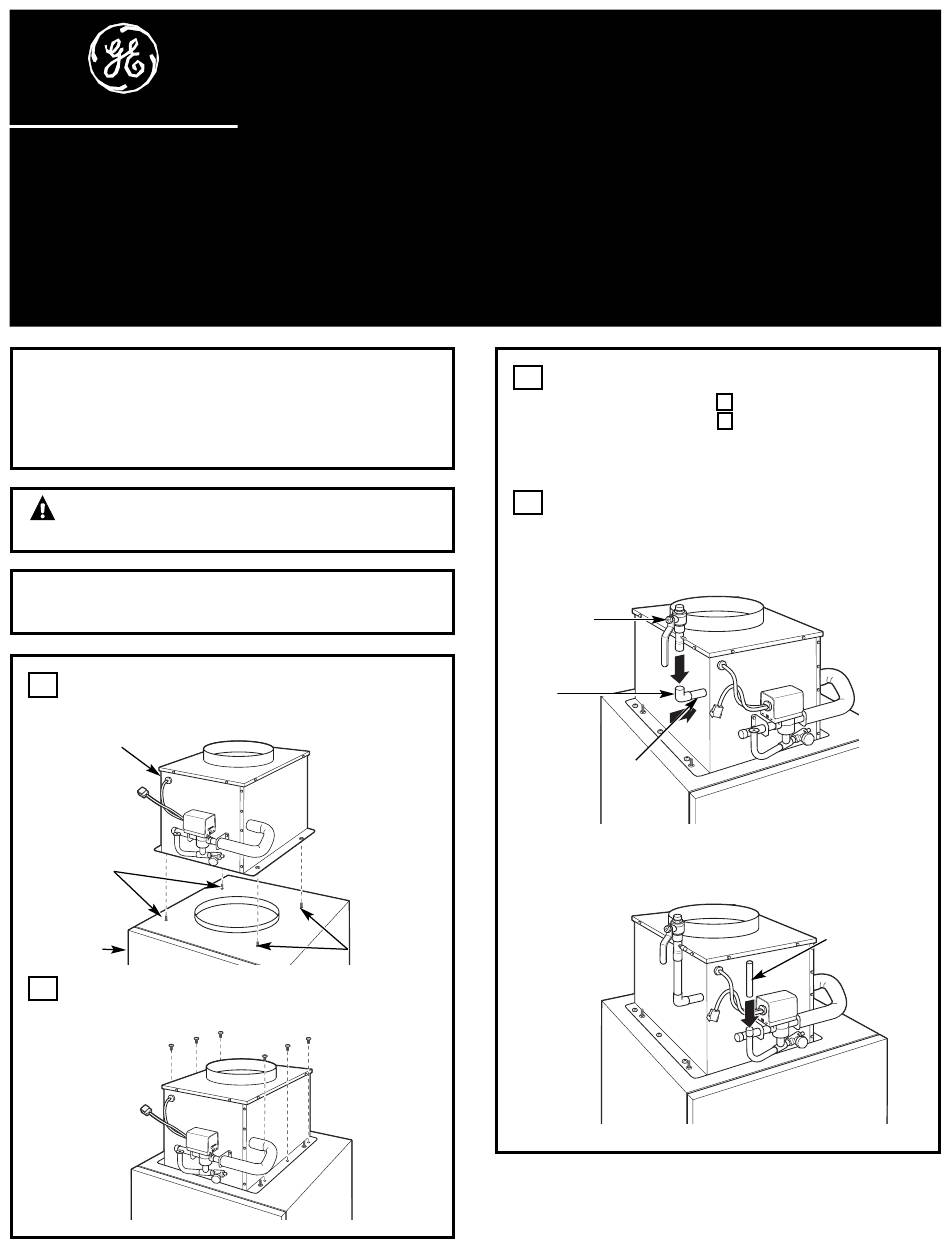

Instrucciones de instalación
para su nuevo
Antes de comenzar – Lea estas instrucciones por completo y con cuidado.
IMPORTANTE – CUMPLA CON TODOS LOS CÓDIGOS Y ORDENANZAS VIGENTES.
Nota al instalador – Asegúrese de dejar estas instrucciones con el consumidor.
Nota al consumidor – Mantenga estas instrucciones con el Manual de propietario para referencia futura.
HERRAMIENTAS NECESARIAS
• Llave de tuercas
ajustable
• Destornillador de
cabeza Phillips
PRECAUCIÓN:
eléctrico antes de comenzar la instalación.
NOTA: La presión de agua máxima recomendada para las
serpentinas de calefacción es de 150 psig.
1
Coloque el calefactor hidrónico sobre el Vertical Zoneline
ubicando los cuatro orificios en las bridas laterales sobre
los cuatro pernos de la parte superior del Zoneline.
Calefactor
hidrónico
Orificios y
pernos de
ubicación
Zoneline
2
Conecte el calefactor hidrónico al Zoneline
utilizando 6 tornillos provistos.
• Equipamiento
de soldadura
• Soldadura de tubería
o fundente
Desconecte el suministro
Orificios y
pernos de
ubicación
RAVHW1, RAVHW2,
RAVHW3
Equipo de calefacción hidrónica
para vertical Zonelines de GE
3
Conecte la tubería.
Hay dos opciones:
Elija la conexión adecuada para sus requerimientos
de instalación.
A
Opción de conexión normal
1. Conecte el codo de 90° a la tubería de salida
superior. Conecte la válvula de apagado al otro
extremo del codo de 90°. Suelde las conexiones.
Válvula de
apagado
Codo
de 90°
Tubería
de salida
superior
2. Instale la tubería vertical dentro de la tubería
del calefactor hidrónico y suéldela.
9
A Conexión normal o
B Conexión derivada.
Tubería
vertical
