OUTILLAGE NÉCESSAIRE
• Clé à molette
• Tournevis cruciforme
ATTENTION :
électrique avant installation.
NOTE : La pression de l'eau maximum recommandée
traversant les bobines de chauffage est de 150 psig.
1

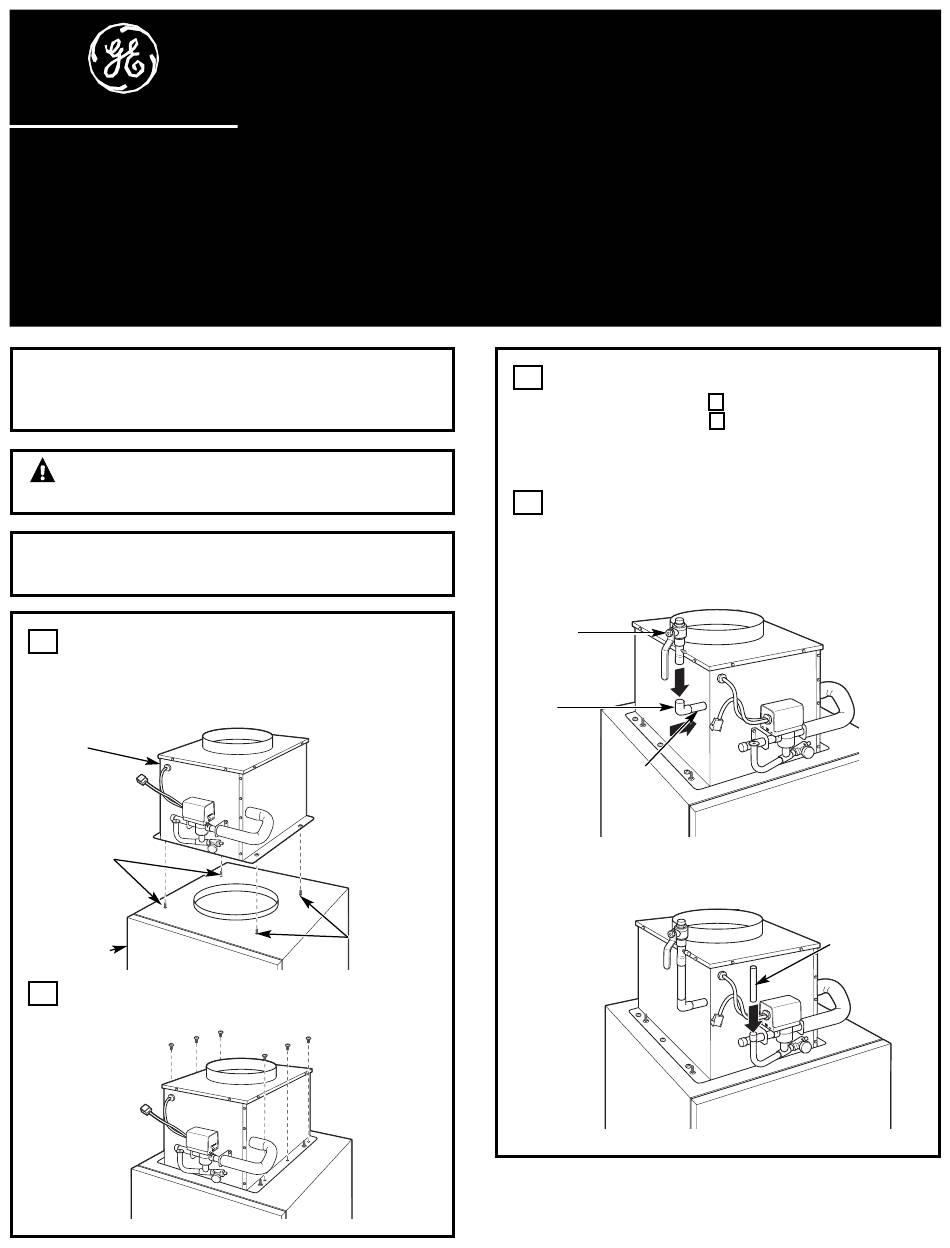

Placez le générateur de chauffage central sur
le Zoneline vertical en faisant coïncider les quatre
trous des collerettes latérales sur les quatre
boulons supérieurs du Zoneline.
Générateur
de chauffage
central
Emplacement
des trous et
des boulons
Zoneline
2
Fixez le générateur de chauffage central sur
le Zoneline à l'aide de 6 vis fournies.
Instructions d'installation
de votre nouveau
Avant de commencer – Lisez attentivement la totalité de ces instructions.
IMPORTANT – RESPECTEZ TOUTES LES NORMES ET LES RÉGLEMENTATIONS EN VIGUEUR.
Note à l'installateur – Assurez-vous de laisser ces instructions au consommateur.
Note au consommateur – Conservez ces instructions avec votre manuel d'utilisation pour future référence.
• Équipement de brasage
• Brasure ou flux de tuyauterie
Débranchez l'alimentation
Emplacement
des trous et
des boulons
RAVHW1, RAVHW2,
RAVHW3
Kit de chauffage central pour
les Zonelines verticaux GE
3
Raccordez la tuyauterie.
Il existe deux options : A Raccordement normal ou
Choisissez le raccordement approprié aux
conditions requises de votre installation.
A
Option de raccordement normal
1. Raccordez le coude à 90° au tuyau de sortie
supérieur. Raccordez la vanne de fermeture
à l'autre extrémité du coude à 90°. Soudez les
connexions.
Vanne de
fermeture
Coude
à 90°
Tuyau
de sortie
supérieur
2. Installez le tuyau vertical dans le tuyau du
radiateur hydronique et soudez.
5
B Raccordement avec dérivation.
Tuyau
vertical
