3

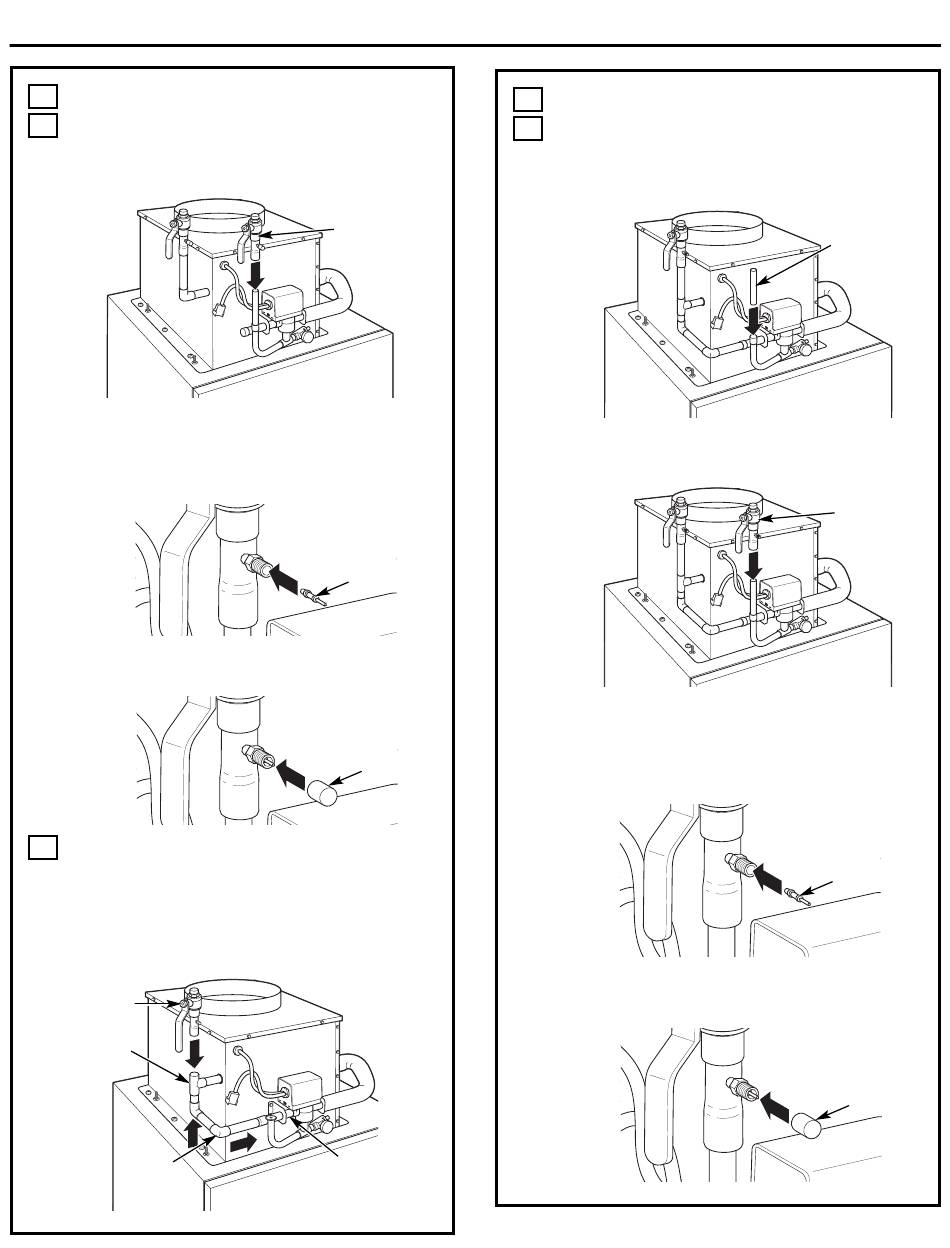

Conecte la tubería (cont.).
A
Opción de conexión normal (cont.)
3. Coloque la válvula de alivio de presión en el
extremo de la tubería vertical y suéldela.
4. Atornille el vástago provisto dentro de la válvula de
alivio de presión y ajuste bien a mano. Utilizando
una herramienta de válvula de purga de aire, ajuste
el vástago hasta que esté bien ajustado.
5. Coloque la tapa sobre el vástago y ajuste bien
a mano.
B
Opción de conexión derivada
1. Conecte la tubería larga de dos codos a la
tubería entrada inferior, gírela y conéctela al
empalme en T de la tubería de salida. Conecte la
válvula de apagado al otro extremo del
empalme en T. Suelde las conexiones.
Válvula de
apagado
Empalme
en T
Tubería
larga de
dos codos
Instrucciones de instalación
Válvula de
alivio de
presión
Vástago
Tapa
Tubería de
ingreso
inferior
3
Conecte la tubería (cont.).
B
Opción de conexión derivada (cont.).
2. Instale la tubería vertical dentro de la tubería del
calefactor hidrónico y suéldela.
3. Coloque la válvula de alivio de presión en el
extremo de la tubería vertical y suéldela.
4. Atornille el vástago provisto dentro de la válvula de
alivio de presión y ajuste bien a mano. Utilizando
una herramienta de válvula de purga de aire, ajuste
el vástago hasta que esté bien ajustado.
5. Coloque la tapa sobre el vástago y ajuste bien
a mano.
10
Tubería
vertical
Válvula de
alivio de
presión
Vástago
Tapa
