3

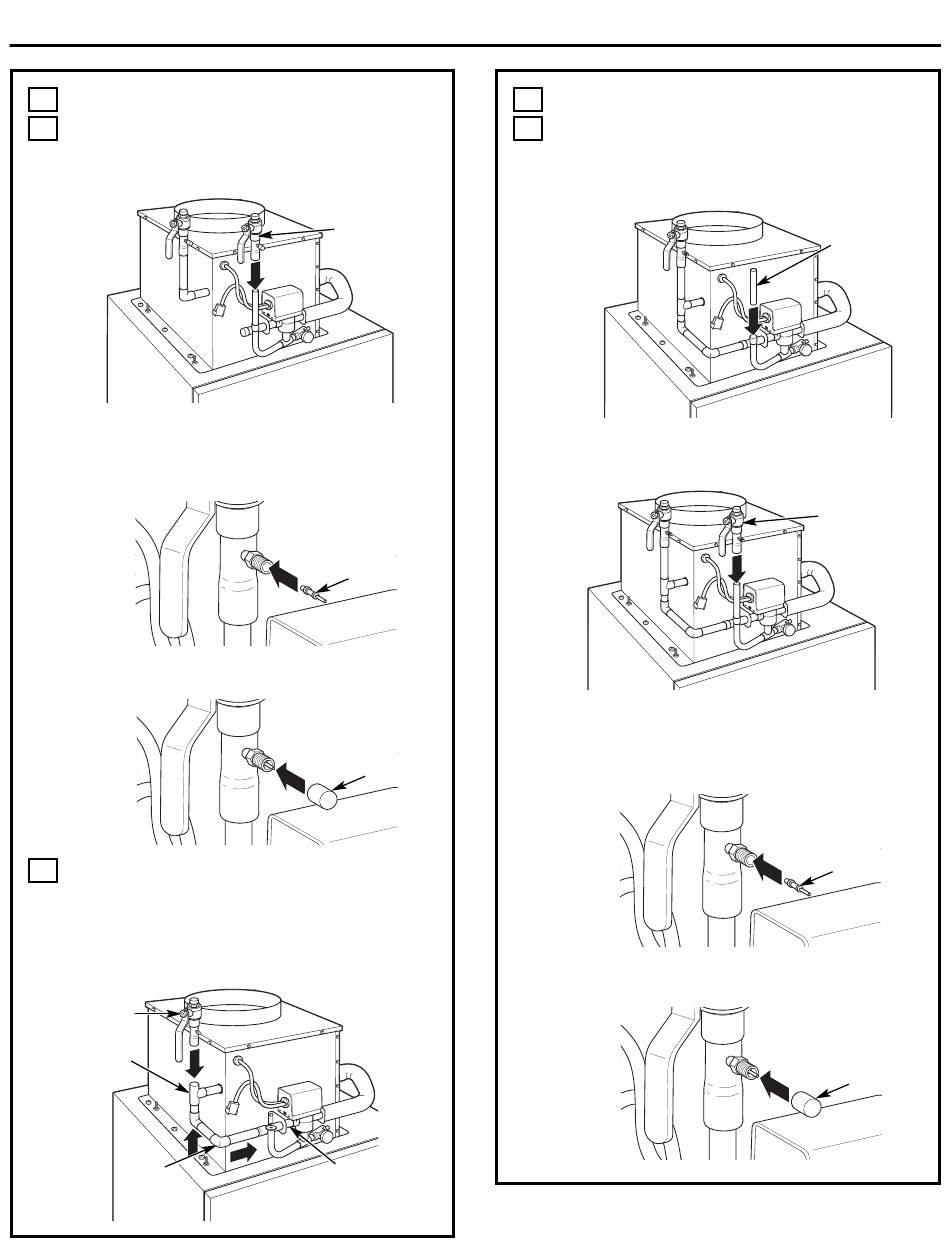

Raccordez la tuyauterie (suite).
A
Option de raccordement normal (suite)
3. Placez la soupape de décompression sur
l'extrémité du tuyau vertical et soudez.
4. Vissez la tige fournie dans la soupape de
décompression et serrez à la main au maximum. À
l'aide d'une soupape d'alimentation d'air, vissez la
tige afin qu'elle s'encastre parfaitement.
5. Placez le bouchon sur la tige et serrez à la main
au maximum.
B
Option de raccordement avec dérivation
1. Raccordez le long tuyau à deux coudes au tuyau
d'entrée inférieur, tournez-le et raccordez-le au
raccord en T du tuyau de sortie. Raccordez la
vanne de fermeture à l'autre extrémité du raccord
en T. Soudez les connexions.
Vanne de
fermeture
Raccord
en T
Long
tuyau
à deux
coudes
Instructions d'installation
Soupape de
décompression
Tige
Couvercle
Tuyau d'entrée
inférieur
3
Raccordez la tuyauterie (suite).
B
Option de raccordement avec dérivation (suite).
2. Installez le tuyau vertical dans le tuyau du
radiateur hydronique et soudez.
3. Placez la soupape de décompression sur
l'extrémité du tuyau vertical et soudez.
4. Vissez la tige fournie dans la soupape de
décompression et serrez à la main au maximum. À
l'aide d'une soupape d'alimentation d'air, vissez la
tige afin qu'elle s'encastre parfaitement.
5. Placez le bouchon sur la tige et serrez à la main
au maximum.
6
Tuyau
vertical
Soupape de
décompression
Tige
Couvercle
