CONTROLE D'UN DEGRILLEUR (Niveau Différentiel)
Dans la plupart des cas, pour chaque processus de clarification des eaux, un
dégrilleur est placé dans le sens d'écoulement. Ce dernier filtre les particules solides
en écoulement dans le process. Le blockage du dégrilleur peut entraîner une
réduction du débit d'entrée, provoquant une diminution de l'efficacité du process.
Une programmation de base est nécessaire pour utiliser l'HYDRO+ en contrôle de
dégrilleur. Dans l'exemple suivant, le Fonctionnement est réglé en mode "différentiel"
(P001 = 4) et P006 (Distance à Vide) est réglé de la face émettrice du transducteur au
fond du canal, pour les transducteurs 1 et 2.

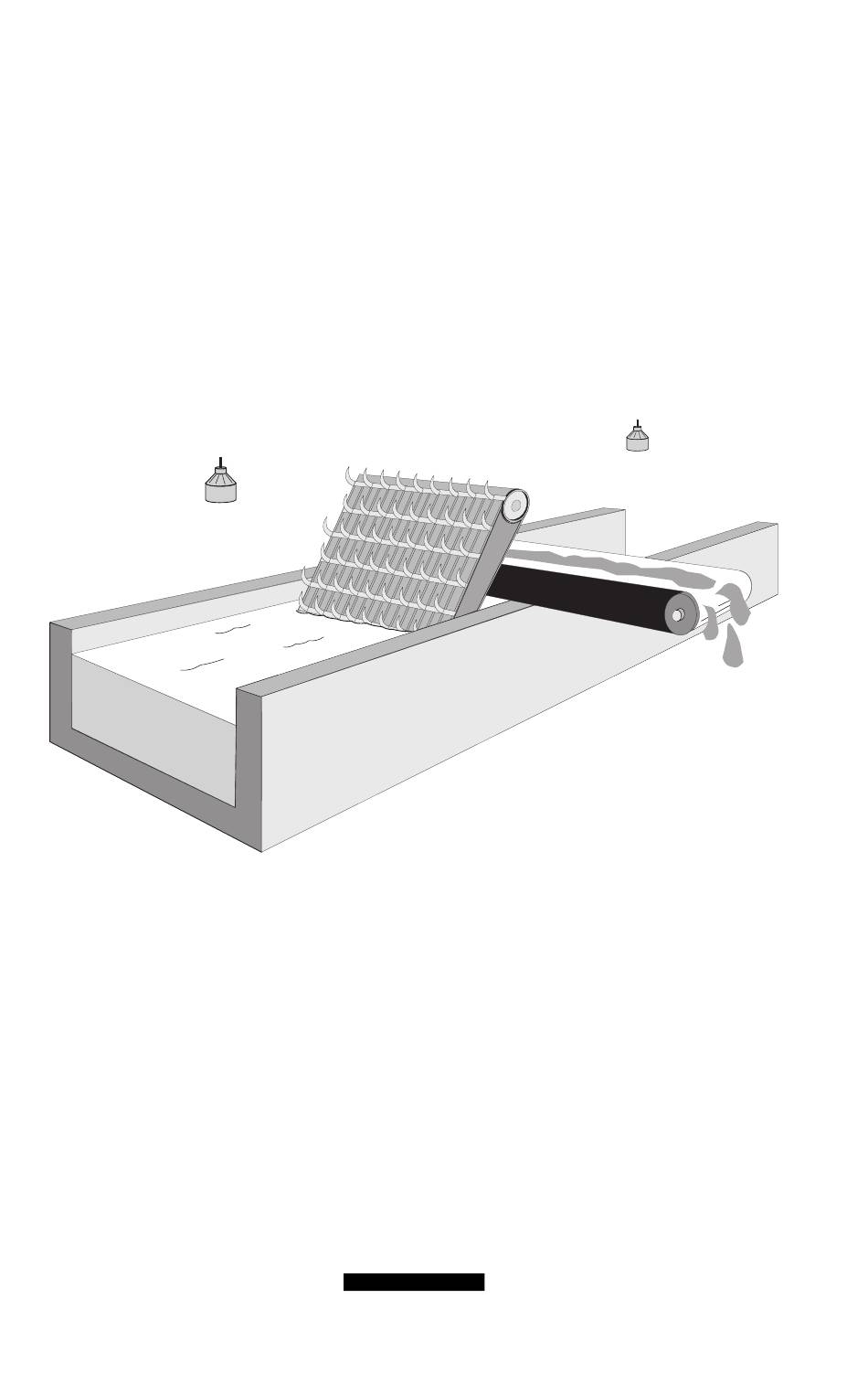

CONTROLE D'UN DEGRILLEUR
CONNEXION DES RELAIS
Les schémas de connexion des relais de l'HYDRO+ sont illustrés hors tension, en état
désexcité, alarme activée, contrôle désactivé.
Connecter les relais de l'HYDRO+ comme suit :
RL1 à Contrôle Dégrilleur
RL2 à Alarme Haute (Point 1) (excité = alarme désactivée, désexcité = alarme activée)
RL3 à Alarme Basse (Point 2) (excité = alarme désactivée, désexcité =alarme activée)
RL4 à Alarme Haute (Point 3) (excité = alarme désactivée, désexcité = alarme activée)
RL5 vers transducteurs
PL-507-1
(excité = dégrilleur activé, désexcité = dégrilleur désactivé)
Voir INSTALLATION Connexion \ Transducteur
INSTALLATION
46
