Installation
1.

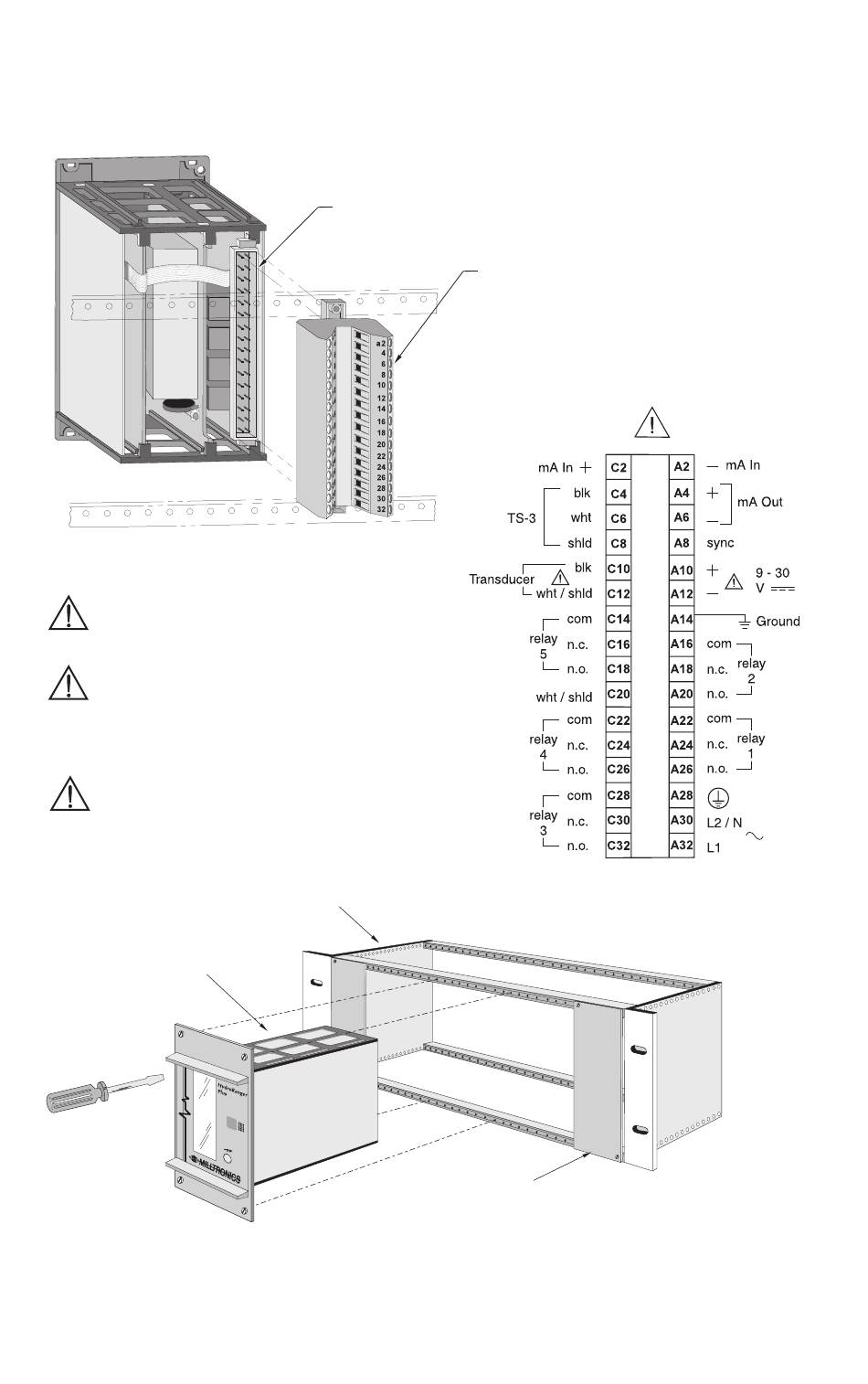

Glisser l'HYDRO+ à l'intérieur du rack, en faisant attention à aligner le connecteur
avec le bornier de la version montage rack.
Tous les câblages doivent être
isolés pour 250 V minimum.
Manipuler les borniers de connexion des
transducteurs avec précaution durant le
fonctionnement (tension dangereuse).
Les borniers cc doivent être alimentés
par une source SELV (source basse
tension externe), suivant les normes
IEC 1010-1, Annexe H.
84 HP (19") sous-rack
HYDRO+
DIN 3U/14 HP
unité enfichable
2.
Insérer le boîtier rack de l'HYDRO+ dans l'ensemble rack. Aligner la face avant de
l'HYDRO+ avec les rails frontaux.
3.
Fixer le boîtier de l'HYDRO+ à l'aide des 4 vis imperdables.
PL-507-1
connecteur,
2 rangées forme D mâle 32 voies, DIN41612
bornier,
2 rangées forme D femelle 32 voies,
DIN41612
utiliser les panneaux pour
couvrir les fentes non-utilisées
14
