COD.1257013-F / 1.3
CONNEXION
1
230V ac
2
230V ac
3
Moteur
4
Moteur
5
Commune moteur
6
Contact éclairage de garage (230V ac / maxi.100W)
7
Contact éclairage de garage (230V ac / maxi.100W)
8
Sortie 24Vac
9
Commune sortie 24Vac
10
Sortie Autotest 24Vac (TEST SEC.)
11
Commune sécurités
12
Contact de sécurité d'ouverture (NC) (SEC.OP)
13
Contact de sécurité de fermeture (NC) (SEC.CL)
14
Bandes de sécurité d'ouverture/fermeture (contact résistif 8k2, connexion en parallèle) (S.EDGE)
15
Commune fins de course
16
Fin de course ouverture (NC) (FC.OP)
17
Fin de course fermeture (NC) (FC.CL)
18
Commune boutons poussoirs
19
Bouton arrêt (NC) (STOP)
20
Bouton ouverture partielle (NO) (PED.)
21
Bouton alternatif (NO) (START)
INSTALLATION
Il convient de réaliser toute intervention d'installation dans le tableau hors alimentation.

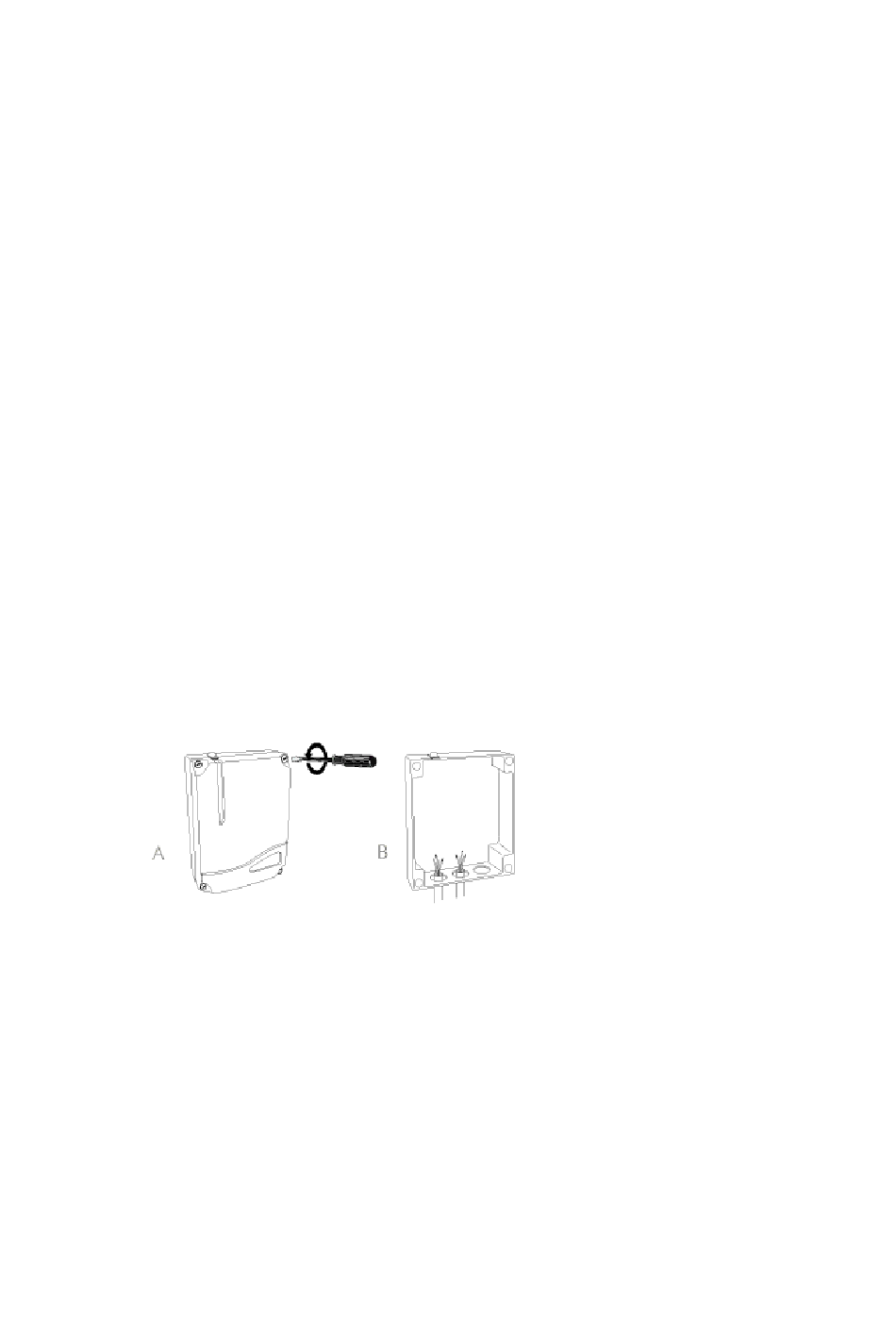

FIXATION DE LA BOÎTE (seulement version avec boîte)
· Pièces : couvercle frontal et boîtier.
· Dévisser les points de fixation. Passer les câbles dans les orifices inférieurs.
CONSIDÉRATIONS IMPORTANTES POUR LA MISE EN MARCHE
Si la porte ne s'ouvre pas au premier actionnement, invertir les câbles du moteur.
Si des inversions ont été effectuées, le tableau ajoute du temps afin d'assurer la fermeture de la
porte.
Il convient de connecter toute carte optionnelle avec le tableau hors alimentation.
FONCTIONNEMENT
Alternatif (START) : contact normalement ouvert pour ouvrir et fermer. Ouvre la première fois qu'on
l'actionne (jusqu'à atteindre la fin de course) et ferme la deuxième fois. Si on l'actionne durant la
manœuvre de fermeture, celle-ci est interrompue et inversée (jusqu'à atteindre la fin de course). Si
le sélecteur d'options 3 est sur ON, le fonctionnement de ce bouton est ouverture-arrêt-fermeture-
arrêt.
BASIC-PLUS
- 2 -
