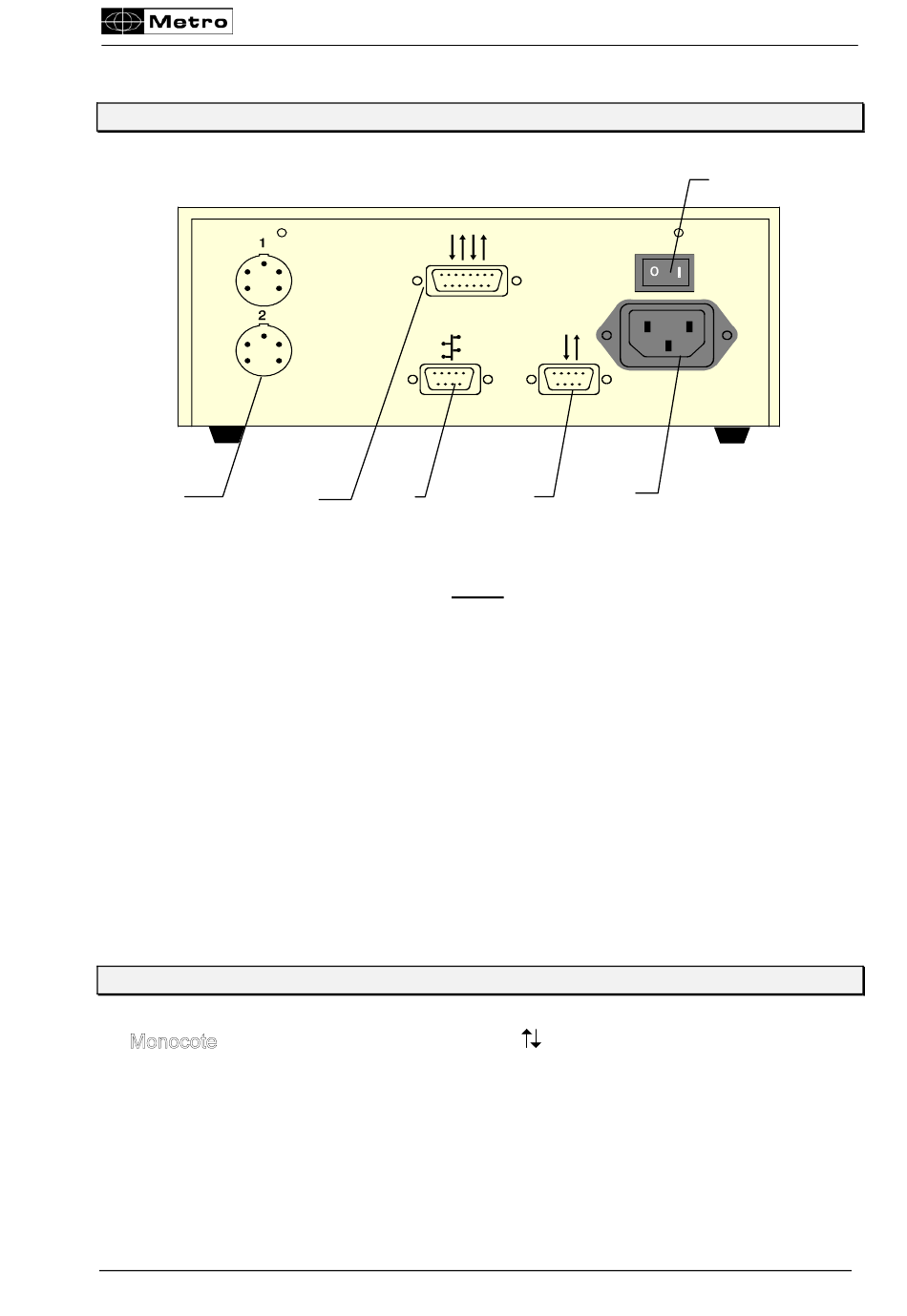

1.4 LA FACE ARRIERE
3
La face arrière regroupe plusieurs fonctions :
1. Port RS232 ou RS485 utilisé pour le raccordement à un automate ou un
ordinateur
2. Bus d'instruments ORBIT utilisé pour le raccordement des capteurs
numériques ou incrémentaux
3. 2 connecteurs DIN 5 pôles autorisent le raccordement de deux capteurs
inductifs
4. Interrupteur de mise sous tension
5. Connecteur pour le raccordement au secteur
6. Connecteur optionnel pour les sorties relais et entrées/sorties multifonctions
1.4.1 LE PORT DE COMMUNICATION
Le
est équipé d'un port série, repéré
l'appareil à un automate ou à un système extérieur. Il est utilisable en RS232 ou en
RS485 selon la configuration acquise.
Le format de transmission est le suivant :
1 bit de départ, 8 bits de donnée, 1 bit de stop, pas de parité.
La vitesse peut être modifiée par l'utilisateur.
Page 6
2
6
5
1
Fig. 2
. Il permet le raccordement de
Monocote
4
