Sonomètre

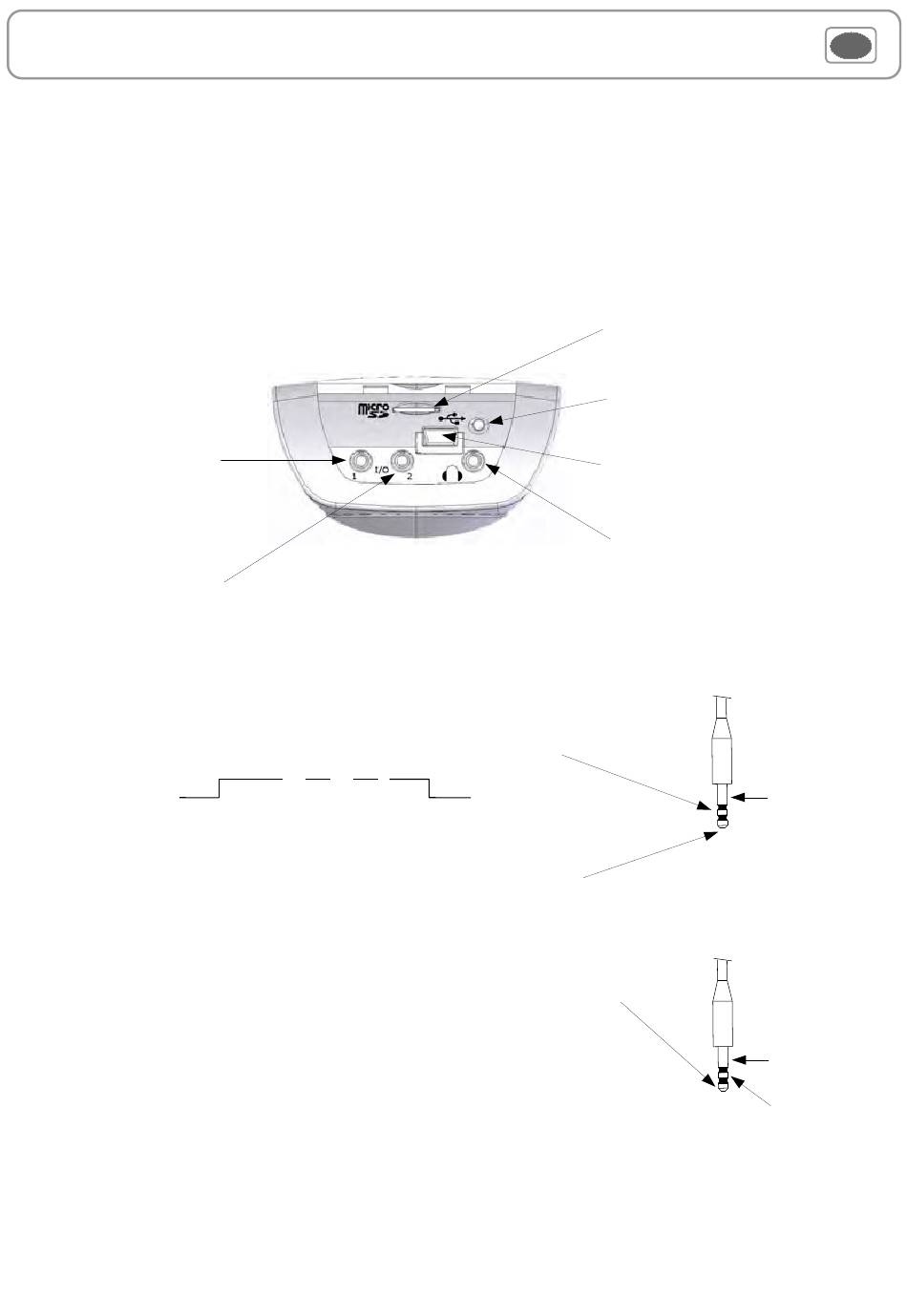

XI 6 – Prises et connexions
Situées sous le plastron en rubber souple, les différentes prises et connexions permettent :
La communication avec des éléments extérieurs : interface I/O
●
La recharge de la batterie (option) et/ou l'alimentation secteur
●
L'accès à la carte de stockage des données type micro SD card.
●
I/O 1 : Entrée : permet le
lancement d'une mesure
I/O 1 : Sortie : détection de
niveaux
I/O 2 : Entrée : non utilisée
I/O 2 Sortie : DC - 0-10V
XI 6-1 – Interface I/O
I/O 1 In - entrée : commande départ-arrêt mesure :
niveau TTL maximal 5V – impédance d'entrée > 15 kΩ– jack : diamètre 2,5 mm
départ mesure
I/O 1 Out- sortie : pour activation alarme - maintien à l'état haut après détection d'un
niveau LX ou LXeq programmé . Durée variable choisie de 1s à 10s par pas de 1s.
niveau TTL 3.3 V – impédance de sortie < 100 Ω - jack : diamètre 2,5 mm
I/O 2 Out : sortie DC : 0-10 Volts – impédance de sortie < 100 Ω - jack : diamètre 2,5 mm
gamme dynamique 0-130dB
pas : 0,0769 mV/dB
précision : ± 0,3dB
XI 6-2 – Prise transfert / charge / adaptateur secteur
Cette prise est réservée au transfert des données, à la charge de la batterie (option) ou à l'alimentation secteur. Elle se présente
sous un format mini USB
Transfert des données : mode USB
●
Format des données : propriétaire
●
DB200
mesure
arrêt mesure
Alimentation secteur – chargeur : type universel format USB – ref : AS-123
●
PRI : 100V-240V-60/50Hz – 150 mA
SEC : 5V - 1000mA - 5VA
Logement d'accès à la carte
micro SD card
Voyant de contrôle de l'état de
charge de la batterie
Connecteur mini USB pour transfert
des données – recharge batterie –
adaptateur secteur
Non utilisée
GND : masse
GND : masse
non connecté
33
