NOTICE D'INSTALLATION ET D'ENTRETIEN
Base de détecteur enfichable B210LPA
CARACTÉRISTIQUES TECHNIQUES
Diamètre de la base :
Hauteur de la base :
Température de fonctionnement :
Caractéristiques électriques :
Tension de fonctionnement :
Courant de veille :
AVANT DE COMMENCER L'INSTALLATION
Veuillez lire attentivement le Guide d'application des détecteurs de fumée de
System Sensor qui fournit des renseignements détaillés sur l'espacement,
le placement, le zonage, le câblage et les applications spéciales des détec-
teurs. On peut se procurer ce guide gratuitement auprès de System Sensor.
Les lignes directrices de la norme CAN/ULC-S524 devraient être respectées.
AVIS : Remettre ce manuel au propriétaire ou à l'utilisateur de cet appareil.
IMPORTANT : Le détecteur utilisé avec cette base doit être mis à l'essai et
entretenu régulièrement conformément à la norme CAN/ULC S536. Il faut le
nettoyer au moins une fois par an.
DESCRIPTION GÉNÉRALE
Le modèle B210LPA est une base pour détecteur enfichable conçue pour être
utilisée dans un système intelligent et dotée de bornes à vis pour le branche-
ment de l'alimentation (+ et -) et d'un indicateur à distance. Les communica-
tions se produisent sur les lignes d'alimentation (+ et -).
BORNES DE LA BASE
N° FONCTION
1 Alimentation (-), Indicateur à distance (-)
2 Alimentation (+)
3 Indicateur à distance (+)

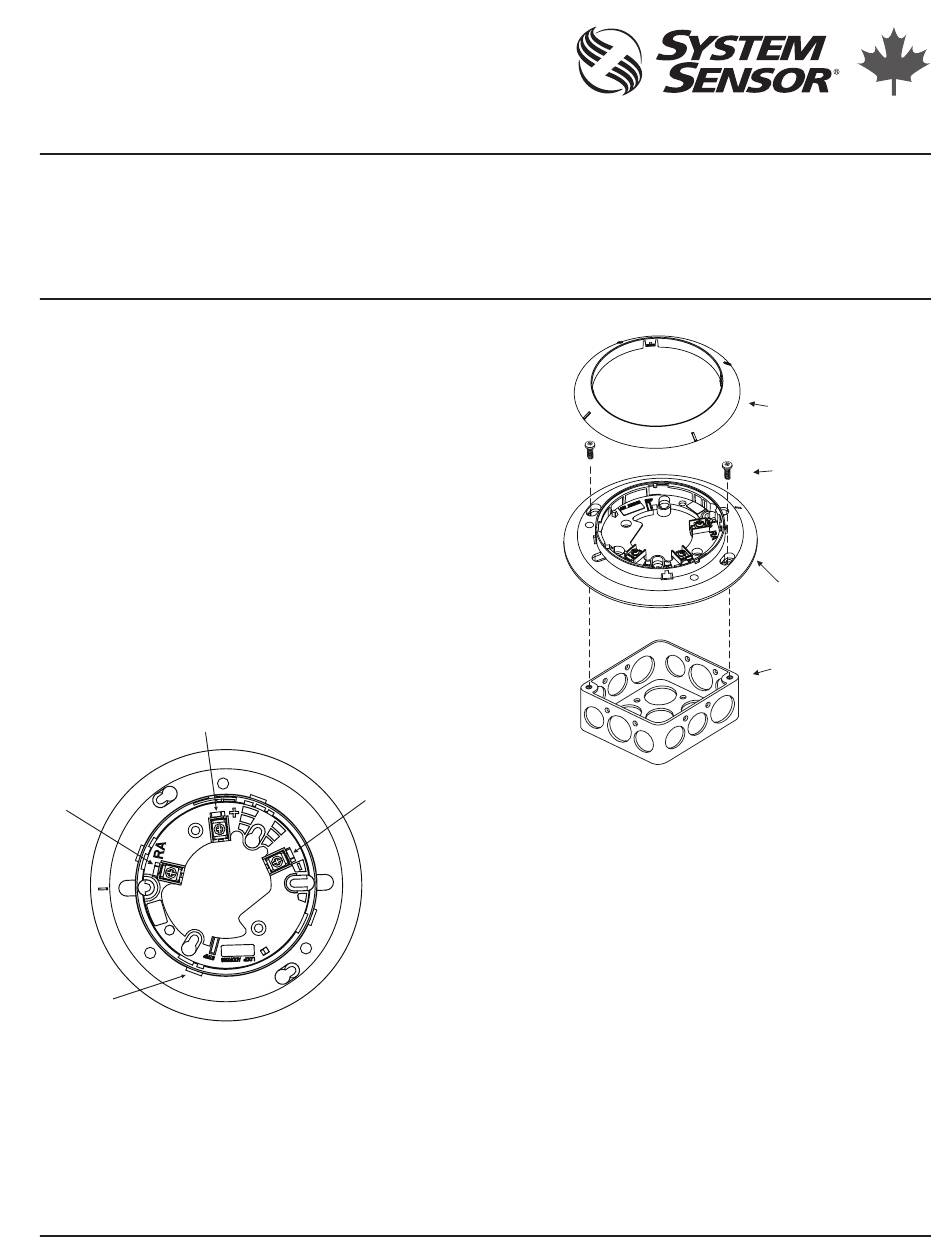

FIGURE 1. EMPLACEMENT DES BORNES
BORNE 2
BORNE 3
LANGUETTE
DE PROTECTION
MONTAGE
Cette base de détecteur se monte directement sur une boîte carrée de 4 po
(avec ou sans anneau à plâtre), sur une boîte octogonale de 3½ ou 4 po, ou
sur une boîte de format simple. Pour la fixer, retirer la bague décorative en
la faisant tourner dans un sens ou dans l'autre pour débloquer les attaches,
puis séparer la bague de la base. Installer la base sur la boîte au moyen des
vis fournies avec celle-ci et en utilisant les fentes de montage appropriées
dans la base.
Placer la bague décorative sur la base et la faire tourner dans un sens ou
dans l'autre jusqu'à ce qu'elle se bloque en place (voir Fig. 2).
SS-450-005
6,1 po (155 mm)
0,76 po (19 mm)
Voir la plage de température de fonctionnement du capteur dans le tableau de correspondance base/capteur à
www.systemsensor.com
15 à 32 V c.c.
170 μA
BORNE 1
C0127-04
6581 Kitimat Road, Unit 6, Mississauga, Ontario L5N-3T5
FIGURE 2. MONTAGE DE LA BASE SUR LA BOÎTE
CÂBLAGE ET RACCORDEMENT (VOIR LA FIGURE 3)
Installer le câblage conformément à tous les codes locaux pertinents et à
toute exigence particulière de l'autorité compétente. Utiliser des fils de gros-
seur appropriée. Pour limiter les risques d'erreurs, utiliser des fils repérés par
leur couleur pour raccorder les détecteurs au panneau de commande et aux
dispositifs auxiliaires. Si les connexions sont incorrectes, le système pourrait
ne pas réagir correctement en cas d'incendie.
Pour le câblage de signal (câble reliant les détecteurs entre eux), il est re-
commandé d'utiliser un fil de calibre 18 AWG ou plus gros. Les bornes de la
base permettent de brancher des fils d'une grosseur maximale de 12 AWG
Pour raccorder un fil électrique, dénuder son extrémité sur environ 3/8 po
(10 mm) (utiliser le gabarit de dénudage moulé dans la base) et glisser cette
extrémité sous la plaquette de serrage puis serrer la vis. Ne pas enrouler le fil
sous la plaquette. (voir la Fig. 4)
Avant d'installer les détecteurs, vérifier le câblage de toutes les bases dans
la zone. Vérifier notamment la continuité du circuit et la polarité et exécuter
un essai diélectrique.
La base contient une étiquette prévue pour inscrire la zone, l'adresse et le
type du détecteur qui y sera associé. Ces renseignements seront utiles pour
régler l'adresse du détecteur qui sera installé ultérieurement dans cette base
et vérifier le type de détecteur requis à cet endroit.
Une fois que toutes les bases de détecteurs sont câblées et installées et que
le câblage de la boucle a été vérifié, les détecteurs peuvent être placées
dans les bases.
1
1-800-SENSOR2, FAX: 905-812-0771
www.systemsensor.ca
BAGUE
DÉCORATIVE
EMBOÎTABLE
VIS
(NON FOURNIES)
BASE DE
DÉTECTEUR
BOÎTE
(NON FOURNIE)
C0128-05
I56-1033-002
