DIRECTIVES D'INSTALLATION ET DE MAINTENANCE
MP120KLA
Plaque de fixation et
d'adaptation 120 V c.a.
CARACTÉRISTIQUES TECHNIQUES
Plage de température ambiante de service : 40 °F à 151 °F (40 °C à 66 °C)
Plage d'humidité : 10 % à 93 % sans condensation (appareils pour l'intérieur)
Tension nominale : régulée à 120 V c.a.
Plage de tension normale de fonctionnement : 96-132 V c.a.
Appel de courant de la ligne c.a. : 150 mA max.
Le MP120KLA s'utilise avec n'importe quel klaxon, stroboscope ou klaxon-stroboscope standard de série L à tous les réglages prévus pour les klaxons et stroboscopes.
ATTENTION : Le présent manuel doit être remis à l'utilisateur/au propriétaire du matériel.
DESCRIPTION GÉNÉRALE
La plaque de fixation et d'adaptation MP120KLA est conçue pour permettre l'utilisation
de courant 120 V c.a. pour alimenter des klaxons, stroboscopes ou klaxons-
stroboscopes, carillons et carillons-stroboscopes de série L. Le MP120KLA est com-
posé d'une plaque d'adaptation sur laquelle a été fixé un bloc d'alimentation qui con-
vertit le courant 120 V c.a. en courant nominal 24 V à redressement pleine onde.
Le MP120KLA doit être installé là où la source d'alimentation est de 120 V c.a. Ce
dispositif ne peut être employé que pour des applications asynchrones; il ne fonctionne
PAS avec les modules Sync•Circuit de System Sensor.
CÂBLAGE
Le module est muni de fils en queue-de-cochon qu'on peut raccorder sans raccords
rigides à l'intérieur d'un boîtier électrique standard.

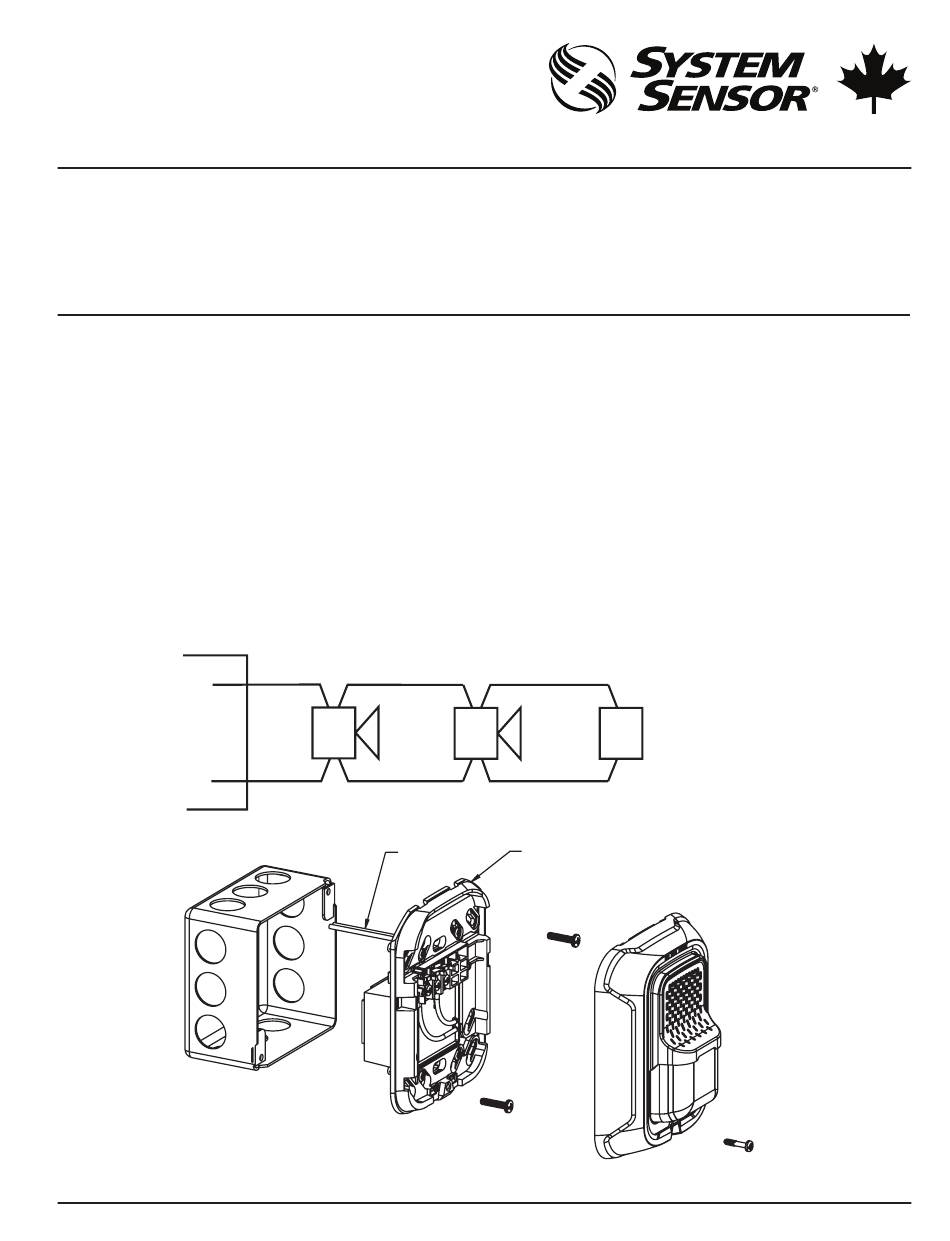

FIGURE 1. DISPOSITIFS ASYNCHRONES; TOUTE COMBINAISON DE MODÈLES ALIMENTÉS PAR UN CIRCUIT BIFILAIRE
Alimentation
120 V c.a.
FIGURE 2. MONTAGE À L'INTÉRIEUR SEULEMENT
BOÎTIER ARRIÈRE 4x4x2 1/8
Klaxon Klaxon/Stroboscope
FILS 120 V
1
6581 Kitimat Road, Unit 6, Mississauga (Ontario) L5N-3T5
MONTAGE (AU MUR OU AU PLAFOND)
1. Pour une utilisation à l'intérieur, fixer la plaque de fixation comme l'illustre la
Figure 2. La plaque de montage est compatible seulement avec les boîtiers élec-
triques de 4 x 4 po.
2. Raccorder les fils. (Pour modèles intérieurs seulement)
3. Si le produit n'est pas prêt à installer pour le moment, utiliser le protecteur pour
éviter de contaminer les bornes de la plaque de fixation.
4. Pour fixer le produit à la plaque de fixation, retirer le protecteur, puis accrocher
les languettes sur le dessus du boîtier du produit dans les fentes de la plaque de
fixation.
5. Ensuite, faire tourner le produit pour le mettre en position d'engager les broches
du produit avec les bornes de la plaque de fixation. S'assurer que les languettes
au dos du boîtier du produit sont complètement en prise avec la plaque de fixa-
tion.
6. Fixer fermement le produit en place en resserrant la seule vis de fixation qui se
trouve à l'avant du boîtier du produit.
Stroboscope seulement
Système bifilaire
Toute combinaison
de modèles raccordés
pour un fonctionnement
PLAQUE DE FIXATION 120 V MP120KL
800-736-7672 Télécopieur : 905-812-0771
www.systemsensor.ca
en tandem
A0356-01FR
A0526-00FR
I56-9107-001
03-28
