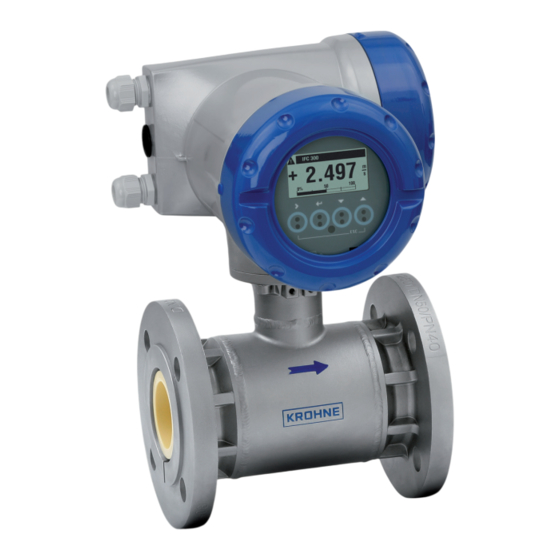

Débitmètre électromagnétique avec électrodes sans
contact avec le produit et revêtement céramique
•
Pas d'isolation des électrodes
•
Mesure stable dans les applications bruyantes
•
Sécurité et hygiène augmentées par construction absolument étanche
© KROHNE 02/2011 - 4001249001 - TD OPTIFLUX 7300 R01 fr
Notice technique
Notice technique
Notice technique
Notice technique

Publicité

Table des Matières
loading

Manuels Connexes pour KROHNE OPTIFLUX 7300

Sommaire des Matières pour KROHNE OPTIFLUX 7300

  • Page 1 Débitmètre électromagnétique avec électrodes sans contact avec le produit et revêtement céramique • Pas d'isolation des électrodes • Mesure stable dans les applications bruyantes • Sécurité et hygiène augmentées par construction absolument étanche © KROHNE 02/2011 - 4001249001 - TD OPTIFLUX 7300 R01 fr...

  • Page 2: Table Des Matières

    3.2.10 Purge d'air........................... 28 3.2.11 Pompe ..........................29 3.2.12 Températures ........................29 4 Raccordement électrique 4.1 Instructions de sécurité ....................30 4.2 Mise à la terre......................... 30 4.3 Schémas de raccordement .................... 31 www.krohne.com 02/2011 - 4001249001 - TD OPTIFLUX 7300 R01 fr...

  • Page 3: Avantages Particuliers

    Au lieu d'électrodes conventionnelles qui sont en contact direct avec le liquide à mesurer, l'OPTIFLUX 7300 fonctionne avec une saisie capacitive du signal, sans contact avec le produit. Les électrodes sont conçues comme plaques capacitives de grande surface, installées directement derrière le revêtement céramique.
  • Page 4 • Mélanges d'eau avec huile ou particules métalliques • Produits fibreux • Produits à base d'huile : huiles végétales • Produits laitiers : crèmes graisseuses, lait, fromages, yaourts avec morceaux de fruits • Ciment www.krohne.com 02/2011 - 4001249001 - TD OPTIFLUX 7300 R01 fr...

  • Page 5: Avantages Particuliers

    • Affichage de débit plus stable avec produits non homogènes L'utilisation d'électrodes sans contact avec le produit permet de réduire fortement le bruit en éliminant toute interaction électromécanique et les collisions de particules contre les électrodes. 02/2011 - 4001249001 - TD OPTIFLUX 7300 R01 fr www.krohne.com...
  • Page 6 • Pas d'interstices ni entrefers, pas de croissance bactérienne • Pas de lessivage de la céramique vers le liquide • Adapté aux procédés NEP / SEP www.krohne.com 02/2011 - 4001249001 - TD OPTIFLUX 7300 R01 fr...
  • Page 7 La construction fortement rigide se traduit par une forte insensibilité aux bruits et aux vibrations. 02/2011 - 4001249001 - TD OPTIFLUX 7300 R01 fr www.krohne.com...

  • Page 8: Principe De Mesure

    1 Tension induite (proportionnelle à la vitesse d'écoulement) 2 Electrodes (capacitives) 3 Champ magnétique 4 Bobines de champ www.krohne.com 02/2011 - 4001249001 - TD OPTIFLUX 7300 R01 fr...

  • Page 9: Caractéristiques Techniques

    Pour de plus amples informations sur le convertisseur de mesure, consulter la documentation du convertisseur de mesure. Version compacte Avec convertisseur de mesure IFC 300 C / CAP : OPTIFLUX 7300 C Diamètre nominal DN25, 40, 50, 80, 100 / 1", 1½", 2", 3" and 4".
  • Page 10 L'incertitude de mesure supplémentaire typique pour la sortie courant est de ±10 μA. Répétabilité ±0,1% de la vm, 1 mm/s minimum ±0,1% de la valeur mesurée Stabilité long terme Etalonnage spécial Sur demande www.krohne.com 02/2011 - 4001249001 - TD OPTIFLUX 7300 R01 fr...
  • Page 11 Propriétés chimiques Propriétés chimiques Propriétés chimiques Condition physique Liquides 0,05 μS/cm Conductivité électrique Eau froide déminéralisée : ≥ 1 μS/cm ≤ 5% Contenu solide admissible (volume) ≤ 70% Contenu solide admissible 02/2011 - 4001249001 - TD OPTIFLUX 7300 R01 fr www.krohne.com...
  • Page 12 , PTFE-PF 29, ® Chemotherm Autres matériaux sur demande. Boîtier du convertisseur de Standard : aluminium moulé sous pression (revêtement polyuréthane) mesure En option : acier inox 316 L (1.4408) www.krohne.com 02/2011 - 4001249001 - TD OPTIFLUX 7300 R01 fr...
  • Page 13 24 V CA/CC (CA : -15% / +10% , 50/60 Hz ; CC : -25% / +30%) Consommation CA : 22 VA CC : 12 W Presse-étoupe Standard : M20 x 1,5 (8...12 mm) En option : ½" NPT, PF ½ 02/2011 - 4001249001 - TD OPTIFLUX 7300 R01 fr www.krohne.com...
  • Page 14 ≥ 4 V ≤ (U ≤ (U ) / I ) / I maxi maxi = 30 V = 100 mA = 1 W = 10 nF = 0 mH www.krohne.com 02/2011 - 4001249001 - TD OPTIFLUX 7300 R01 fr...
  • Page 15 = 22,5 V 0, nom pour I = 1 mA = 21,5 V 0, nom pour I = 10 mA = 19 V 0, nom pour I = 20 mA 02/2011 - 4001249001 - TD OPTIFLUX 7300 R01 fr www.krohne.com...
  • Page 16 = 0,6 mA = 0,43 mA fermée : fermée : = 3,8 mA = 4,5 mA = 30 V = 100 mA = 1 W = 10 nF = 0 mH www.krohne.com 02/2011 - 4001249001 - TD OPTIFLUX 7300 R01 fr...
  • Page 17 = 0,6 mA = 0,43 mA fermée : fermée : = 3,8 mA = 4,5 mA = 30 V = 100 mA = 1 W =10 nF = 0 mH 02/2011 - 4001249001 - TD OPTIFLUX 7300 R01 fr www.krohne.com...
  • Page 18 < 1,9 mA Détection de rupture de câble : ≥ 8,1 V avec I ≤ 0,1 mA Détection de court- circuit de câble : ≤ 1,2 V avec I ≥ 6,7 mA www.krohne.com 02/2011 - 4001249001 - TD OPTIFLUX 7300 R01 fr...
  • Page 19 Adresse bus ajustable par affichage local sur l'appareil de mesure. Blocs de fonctions 5 x entrée analogique, 3 x totalisateur Données de sortie Débit-volume, débit-masse, totalisation de volume 1 + 2, totalisation de masse, vitesse d'écoulement, température de bobine. 02/2011 - 4001249001 - TD OPTIFLUX 7300 R01 fr www.krohne.com...
  • Page 20 Pour poussière : zones 21 et 22, température de surface maxi T115°C Classe de protection IP 66/67 (NEMA 4/4X/6) selon CEI 529 / EN 60529 Hygiène Le tube de mesure céramique est conforme aux règlements FDA. Résistance aux vibrations CEI 68-2-6 www.krohne.com 02/2011 - 4001249001 - TD OPTIFLUX 7300 R01 fr...

  • Page 21: Dimensions Et Poids

    Noter que les dimensions peuvent être différentes en cas de pressions nominales autres que • celles indiquées. Pour de plus amples informations sur les dimensions du convertisseur de mesure, consulter • la documentation correspondante. 02/2011 - 4001249001 - TD OPTIFLUX 7300 R01 fr www.krohne.com...
  • Page 22 2,01 2,91 6,39 3" 6,02 7,13 5,24 2,36 3,15 4,17 14,11 4" 7,99 8,11 6,22 3,15 3,98 5,24 19,40 1 Longueur totale du capteur sans anneaux : dimension L uniquement. www.krohne.com 02/2011 - 4001249001 - TD OPTIFLUX 7300 R01 fr...
  • Page 23 Version bride Figure 2-2: Détails de la construction DN25...100 1 Détails revêtement céramique / bride / joints 2 Joint d'étanchéité PTFE EN 1092-1 Diamètre Dimensions [mm] Poids approx. nominal [kg] Ød1 02/2011 - 4001249001 - TD OPTIFLUX 7300 R01 fr www.krohne.com...
  • Page 24 ASME B 16.5 300 lb Diamètre Dimensions [pouces] Poids approx. nominal [lb] inch Ød1 1" 5,91 5,91 4,92 0,79 1,02 2" 7,87 7,20 6,50 1,57 2,01 22,9 3" 7,87 8,86 8,27 2,36 3,15 40,6 www.krohne.com 02/2011 - 4001249001 - TD OPTIFLUX 7300 R01 fr...

  • Page 25: Montage

    3.2.1 Sections droites amont/aval Figure 3-1: Sections droites recommandées en amont et en aval 1 ≥ 5 DN 2 ≥ 2 DN 3.2.2 Position de montage Figure 3-2: Position de montage 02/2011 - 4001249001 - TD OPTIFLUX 7300 R01 fr www.krohne.com...

  • Page 26: Déviation Des Brides

    Figure 3-3: Déviation des brides maxi mini 3.2.4 Section en T Figure 3-4: Distance en aval de sections en T 1 ≥ 10 DN 3.2.5 Vibrations Figure 3-5: Éviter les vibrations www.krohne.com 02/2011 - 4001249001 - TD OPTIFLUX 7300 R01 fr...

  • Page 27: Champ Magnétique

    MONTAGE OPTIFLUX 7300 3.2.6 Champ magnétique Figure 3-6: Éviter les champs magnétiques 3.2.7 Courbures Figure 3-7: Montage dans des conduites à courbures Figure 3-8: Montage dans des conduites à courbures 02/2011 - 4001249001 - TD OPTIFLUX 7300 R01 fr www.krohne.com...

  • Page 28: Ecoulement Libre

    Figure 3-9: Montage en amont d'un écoulement libre 3.2.9 Vanne de régulation Figure 3-10: Montage en amont d'une vanne de régulation 3.2.10 Purge d'air Figure 3-11: Purge d'air 1 ≥ 5 m 2 Point de purge d'air www.krohne.com 02/2011 - 4001249001 - TD OPTIFLUX 7300 R01 fr...

  • Page 29: Pompe

    3 Protection solaire Protéger l'appareil du rayonnement solaire direct. Plage de température Process [°C] Ambiante [°C] Process [°F] Ambiante [°F] mini. maxi. mini. maxi. mini. maxi. mini. maxi. Compact + IFC 300 02/2011 - 4001249001 - TD OPTIFLUX 7300 R01 fr www.krohne.com...

  • Page 30: Raccordement Électrique

    1 Conduites métalliques, sans revêtement interne. Mise à la terre sans anneaux de mise à la terre. 2 Conduites métalliques, avec revêtement interne, et conduites en matériau non conducteur. Mise à la terre avec an- neaux de mise à la terre. www.krohne.com 02/2011 - 4001249001 - TD OPTIFLUX 7300 R01 fr...

  • Page 31: Schémas De Raccordement

    Anneau de mise à la terre numéro 1 (pour type VN19) : • épaisseur 3 mm / 0,1" (tantale : 0,5 mm / 0,1") 4.3 Schémas de raccordement Pour les schémas de raccordement, consulter la documentation du convertisseur de mesure respectif. 02/2011 - 4001249001 - TD OPTIFLUX 7300 R01 fr www.krohne.com...
