OPTIFLUX 6000
OPTIFLUX 6000
OPTIFLUX 6000
OPTIFLUX 6000

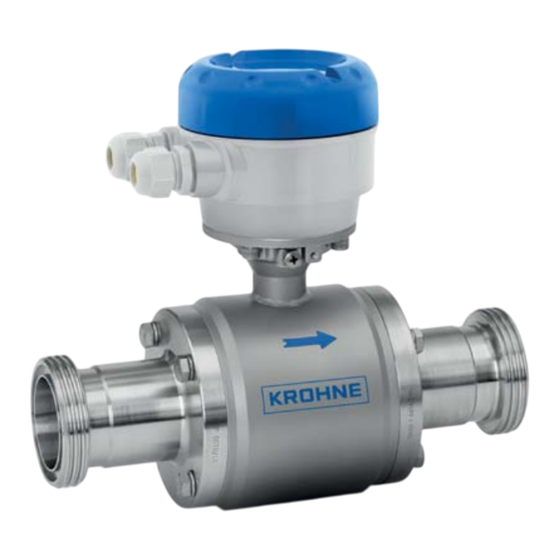

Capteur de mesure électromagnétique
pour applications hygiéniques et sanitaires
La présente documentation n'est complète que si elle est utilisée avec la
documentation concernant le convertisseur de mesure.
© KROHNE 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr
Manuel de référence
Manuel de référence
Manuel de référence
Manuel de référence

Publicité

Table des Matières
loading

Manuels Connexes pour KROHNE OPTIFLUX 6000

Sommaire des Matières pour KROHNE OPTIFLUX 6000

  • Page 1 Manuel de référence Capteur de mesure électromagnétique pour applications hygiéniques et sanitaires La présente documentation n'est complète que si elle est utilisée avec la documentation concernant le convertisseur de mesure. © KROHNE 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr...
  • Page 2 MENTIONS LÉGALES :::::::::::::::::::::::::::::::::: Tous droits réservés. Toute reproduction intégrale ou partielle de la présente documentation, par quelque procédé que ce soit, est interdite sans autorisation écrite préalable de KROHNE Messtechnik GmbH. Sous réserve de modifications sans préavis. Copyright 2013 by KROHNE Messtechnik GmbH - Ludwig-Krohne-Str.

  • Page 3: Table Des Matières

    4.1 Instructions de sécurité ....................21 4.2 Mise à la terre......................... 21 4.3 Référence virtuelle pour IFC 300 (versions C, W et F )..........22 4.4 Schémas de raccordement .................... 22 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr www.krohne.com...
  • Page 4 5.5 Mise aux déchets ......................24 6 Caractéristiques techniques 6.1 Principe de mesure ......................25 6.2 Caractéristiques techniques ..................26 6.3 Dimensions et poids ....................... 30 6.4 Précision de mesure ...................... 38 7 Notes www.krohne.com 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr...

  • Page 5: Instructions De Sécurité

    • Directive basse tension 2006/95/CE en association avec la norme EN 61010-1: 2001 • Directive des Équipements Sous Pression 97/23/CE En apposant le marquage CE, le fabricant certifie que le produit a passé avec succès les contrôles et essais. 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr www.krohne.com...

  • Page 6: Instructions De Sécurité Du Fabricant

    être tenu responsable de conséquences éventuelles d'une telle modification. www.krohne.com 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr...

  • Page 7: Responsabilité Et Garantie

    Ce document comporte en outre des indications et consignes de précaution spéciales, mises en évidence par les pictogrammes décrits ci-après. 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr www.krohne.com...

  • Page 8: Avertissements Et Symboles Utilisés

    être effectués que par du personnel formé en conséquence et autorisé à le faire. Le présent document est fourni pour vous aider à établir des conditions de service qui permettent d'assurer une utilisation sûre et efficace de cet appareil. www.krohne.com 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr...

  • Page 9: Description De L'appareil

    1 Débitmètre commandé 2 Documentation produit 3 Certificat d'étalonnage usine 4 CD-ROM avec documentation relative au produit 5 Anneaux de mise à la terre (en option) 6 Câble signal (uniquement version séparée) 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr www.krohne.com...

  • Page 10: Description De L'appareil

    1 Nom et adresse du fabricant 2 Désignation de type du débitmètre et marque CE avec numéro(s) de l'organe / des organes notifié(s) 3 Données d'étalonnage 4 Caractéristiques DESP www.krohne.com 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr...

  • Page 11: Montage

    • Ne pas soulever l'appareil de mesure par le boîtier du convertisseur de mesure. • Ne pas utiliser des chaînes de transport. • Pour le transport d'appareils à brides, utiliser des sangles. Poser celles-ci autour des deux raccordements process. Figure 3-1: Transport 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr www.krohne.com...

  • Page 12: Préparation De L'installation

    Ne pas soumettre le convertisseur de mesure à des vibrations excessives. Les débitmètres • sont testés pour un niveau de vibration selon CEI 68-2-64. 3.5.1 Vibrations Figure 3-2: Éviter les vibrations 3.5.2 Champ magnétique Figure 3-3: Éviter les champs magnétiques www.krohne.com 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr...

  • Page 13: Conditions De Montage

    1 Coudes en 2 dimensions: ≥ 5 DN, Coudes en 3 dimensions: ≥ 10 DN 3.6.3 Section en T Figure 3-6: Distance en aval de sections en T 1 ≥ 10 DN 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr www.krohne.com...

  • Page 14: Courbures

    OPTIFLUX 6000 3.6.4 Courbures Figure 3-7: Montage dans des conduites à courbures Figure 3-8: Montage dans des conduites à courbures 3.6.5 Ecoulement libre Figure 3-9: Montage en amont d'un écoulement libre www.krohne.com 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr...

  • Page 15: Vanne De Régulation

    3.6.7 Pompe Figure 3-11: Montage en aval de la pompe 3.6.8 Purge d'air et forces de vide Figure 3-12: Purge d'air 1 ≥ 5 m 2 Point de purge d'air 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr www.krohne.com...

  • Page 16: Exigences De Montage Pour Vidange Par Écoulement Gravitaire

    3° 10° 3° 10° 3° 40...50 5° 3° 5° 3° 5° 3° 65...80 10° 3° 10° 3° 10° 3° 5° 3° 5° 3° 5° 3° 125...150 10° 3° 10° 3° www.krohne.com 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr...

  • Page 17: Déviation Des Brides

    Déviation maxi admissible pour les faces de brides de conduite : ≤ 0,5 mm / 0,02" maxi mini Figure 3-15: Déviation des brides maxi mini 3.6.11 Position de montage Figure 3-16: Position de montage 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr www.krohne.com...

  • Page 18: Montage

    [mm] [Nm] PN 40 4x M6 PN 40 4x M8 PN 25 4x M8 PN 25 6x M8 PN 25 6x M8 PN 10 6x M10 PN 10 6x M10 www.krohne.com 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr...

  • Page 19: Montage Des Versions À Souder

    • Enlever le corps de capteur et les joints d'étanchéité des adaptateurs en desserrant les vis. • Souder les adaptateurs complètement sur la conduite. • Lorsque la conduite s'est refroidie, remettre en place les joints d'étanchéité et le capteur de mesure. 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr www.krohne.com...

  • Page 20: Températures

    ISO 2852 Raccord clamp selon DIN 32676 Raccord clamp selon Tri Clamp 1 140°C si température ambiante ≤ 40°C 2 284°F si température ambiante ≤ 104°F 3 Sans marque 3A www.krohne.com 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr...

  • Page 21: Raccordement Électrique

    Figure 4-1: Options de mise à la terre 1. Option de mise à la terre sans anneaux de mise à la terre 2. Option de mise à la terre avec anneaux de mise à la terre 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr www.krohne.com...

  • Page 22: Référence Virtuelle Pour Ifc 300 (Versions C, W Et F )

    • Câble d'électrode : 50 m / 164 ft maxi, type DS 4.4 Schémas de raccordement INFORMATION ! Pour les schémas de raccordement, consulter la documentation du convertisseur de mesure respectif. www.krohne.com 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr...

  • Page 23: Maintenance

    échéant effectuer un rinçage ou une neutralisation. Joindre à l ’ appareil retourné un certificat décrivant les substances mesurées et attestant de • leur innocuité. 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr www.krohne.com...

  • Page 24: Modèle De Certificat (À Copier) Pour Retourner Un Appareil Au Fabricant

    ! Date : Cachet de l'entreprise : Signature : 5.5 Mise aux déchets ATTENTION ! La mise en déchets doit s'effectuer conformément à la réglementation en vigueur dans votre pays. www.krohne.com 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr...

  • Page 25: Caractéristiques Techniques

    1 Tension induite (proportionnelle à la vitesse d'écoulement) 2 Electrodes 3 Champ magnétique 4 Bobines de champ 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr www.krohne.com...

  • Page 26: Caractéristiques Techniques

    Pression de service : 1 bar / 14,5 psi Section droite amont : ≥ 5 DN Conductivité électrique : ≥ 300 μS/cm Etalonné sur banc d'étalonnage certifié selon EN 17025 pour la comparaison directe des volumes. www.krohne.com 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr...
  • Page 27 La flèche gravée sur le capteur de mesure indique le sens d'écoulement aller. ≥ 5 DN Section droite amont ≥ 2 DN Section droite aval Dimensions et poids Pour plus d'informations se référer à Dimensions et poids à la page 30. 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr www.krohne.com...
  • Page 28 Câble en option, blindage triple. Longueur maxi. : 600 m / 1950 ft (selon la conductivité électrique et le capteur de mesure). Consulter la documentation du convertisseur de mesure pour de plus amples informations. www.krohne.com 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr...
  • Page 29 IP 68 usine (correspond à NEMA 6P) IP 68 n'existe que pour la version séparée et qu'avec un boîtier de raccordement en acier inox. Hygiénique Homologués 3A EHEDG Conformes aux règlements FDA 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr www.krohne.com...

  • Page 30: Dimensions Et Poids

    Débitmètre [kg] 2,5...10 Adaptateur à boulonner DN25...150 Diamètre Dimensions [mm] Poids nominal approx. Adaptateur Débitmètre [kg] 20,6 132,6 61,3 61,3 41,8 10,9 66,8 11,2 59,3 18,4 66,3 29,5 64,3 44,3 www.krohne.com 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr...
  • Page 31 Rd 65 x 1/6" 91,3 Rd 78 x 1/6" 93,3 Rd 95 x 1/6" 77,8 Rd 110 x 1/4" 107,8 12,5 Rd 130 x 1/4" 109,3 21,8 10 Sur demande 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr www.krohne.com...
  • Page 32 DIN 11864-2A DIN 11864-2A DIN 11864-2A Adaptateur à boulonner DN25...150 Diamètre Dimensions [mm] Poids nominal approx. Adaptateur Débitmètre [kg] 45,8 83,3 83,3 63,8 14,5 122,8 18,6 115,3 28,2 10 Sur demande www.krohne.com 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr...
  • Page 33 DIN 32676 DIN 32676 DIN 32676 DIN 32676 Adaptateur à boulonner DN25...100 Diamètre Dimensions [mm] Poids nominal approx. Adaptateur Débitmètre [kg] 50,5 41,8 50,5 80,8 80,8 67,8 92,8 12,5 85,3 21,8 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr www.krohne.com...
  • Page 34 Poids nominal approx. Adaptateur Débitmètre [kg] 22,6 20,6 132,6 61,3 61,3 63,5 60,3 41,8 76,1 72,9 66,8 10,8 101,6 97,6 59,3 18,4 114,3 110,3 66,3 29,5 139,7 135,7 64,3 44,3 www.krohne.com 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr...
  • Page 35 Adaptateur Débitmètre [kg] 22,6 50,5 41,8 35,6 50,5 87,8 48,6 87,8 63,5 60,3 77,5 68,3 76,1 72,9 93,3 11,2 101,6 97,6 85,8 19,1 114,3 5 Sur demande 139,7 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr www.krohne.com...
  • Page 36 2" 1,85 2,52 3,46 10,75 6,02 4,49 2½" 2,35 3,05 2,69 11,5 7,09 5,55 3" 2,85 3,54 3,68 14,25 7,52 5,98 12,5 4" 3,83 4,68 3,38 14,96 9,53 7,99 21,8 www.krohne.com 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr...
  • Page 37 Adaptateur Débitmètre [kg] 22,6 Rd 40-6 28,1 147,6 35,5 Rd 60-6 48,6 Rd 70-6 84,3 63,5 60,3 Rd 85-6 69,8 72,9 Rd 98-6 99,8 12,1 97,6 Rd 132-6 21,9 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr www.krohne.com...

  • Page 38: Précision De Mesure

    0,3% de la v.m. + 1 mm/s Compact avec IFC 050 Précision Courbe DN10...150 / 3/8…6" 0,5% de la valeur mesurée, au dessus de 0,5 m/s en dessous de 0,5 m/s, écart ± 2,5 mm/s www.krohne.com 11/2013 - 4001723903 - HB OPTIFLUX 6000 R03 fr...
  • Page 39 Systèmes de mesure pour pétroliers de haute mer Siège social KROHNE Messtechnik GmbH Ludwig-Krohne-Straße 5 47058 Duisburg (Allemagne) Tél. :+49 203 301 0 Fax:+49 203 301 103 89 info@krohne.com Consultez notre site Internet pour la liste des contacts KROHNE : www.krohne.com...
