Tektronix TDS 2002 Notice D'utilisation page 3

3/ Mise en fonctionnement
Tout d'abord, il faut le mettre sous tension. Le bouton est sur le dessus de l'oscilloscope. Vérifiez au démarrage
que la langue utilisée par l'appareil est bien le français.
Réglez les calibres des voies 1 et 2 sur 1 volts et la base de temps sur 10ms. Faire le zéro vertical de
chacune des voies à l'aide des molettes Position dans les réglages verticaux
Appuyer sur SET TO ZERO dans les réglages horizontaux. Le curseur blanc en haut de l'écran apparaît
au milieu (moment du début de l'acquisition d'un signal)
Appuyer sur AFFICHAGE et vérifier que Mode est régler sur Y(t)

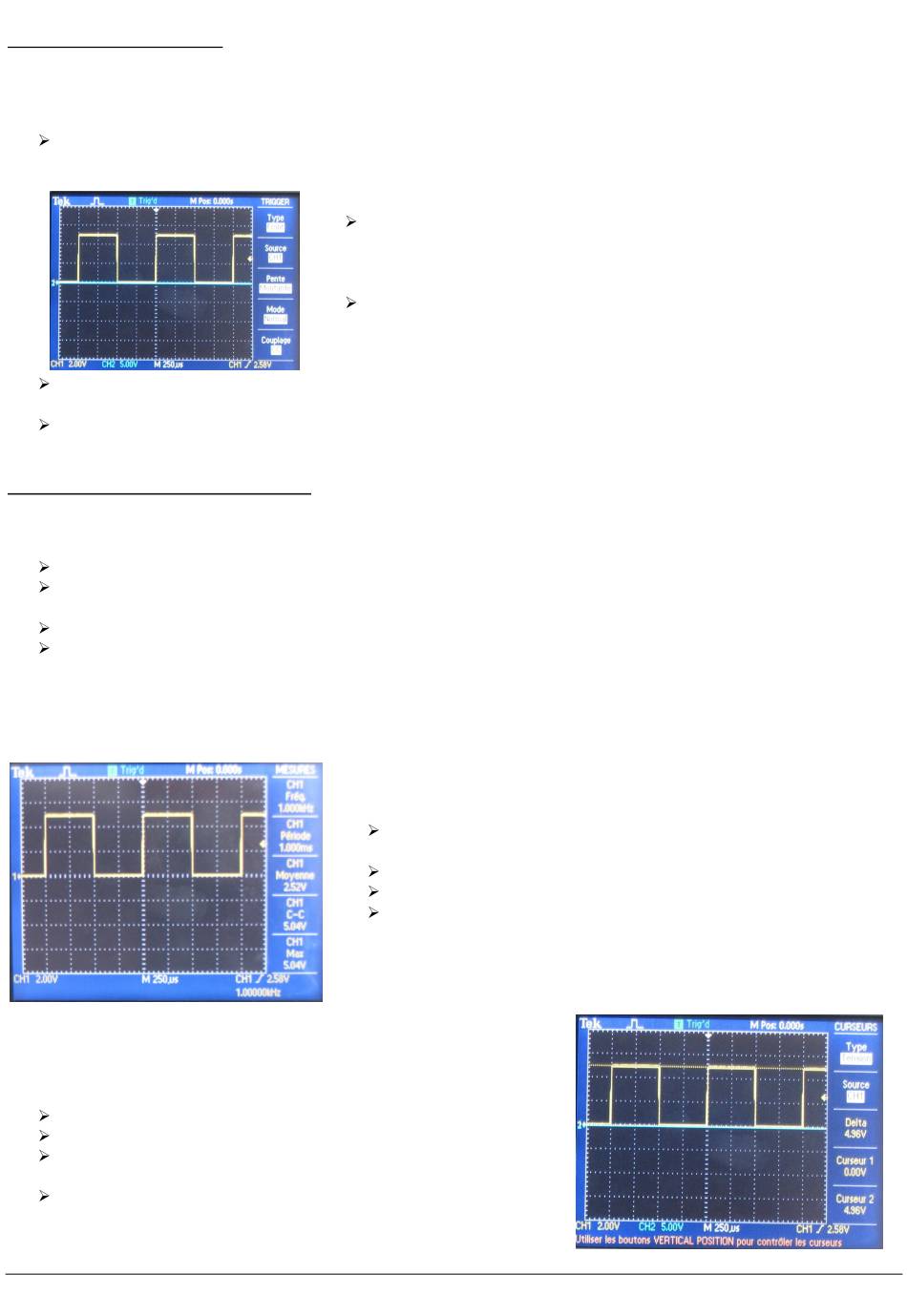

4/ Observation d'un signal périodique
Soit un signal rectangulaire 0-5V de fréquence 1 khz (celui fourni par l'oscilloscope)
Connecter l'oscilloscope au signal à observer sur la voie 1
Appuyer sur SET TO 50% dans les réglages du trigger. Le trigger se règle tout seul à 50% du signal. Le
signal est alors stable.
Régler la base de temps afin d'observer au moins 1 période complète du signal
Régler l'échelle verticale permettant d'observer l'intégralité du signal
C'est fini, mais il reste maintenant des mesures à effectuer sur ce signal. On ne l'observe pas pour le plaisir !!!
L'oscilloscope permet de mesurer : la période, la fréquence, la tension moyenne, la tension crête à crête, la
tension efficace, la tension minimale ou maximale, ...
Vous disposez également de curseurs du type tension ou temps
appuyer sur la touche CURSEURS
Sélectionner le type de curseurs souhaités
Régler la position des curseurs à l'aide des molettes Position
des réglages verticaux
Les résultats sont affichés en bas à droite de l'écran
Frédéric ROGER – http://www.margo.ssi.free.fr
Vérifiez, après avoir appuyé sur « CH1 MENU » que le couplage
est réglé sur « CC »
composante continue + composante alternative), que sonde est
réglé sur X1 et que Inverser est sur désactivé.
Appuyez sur TRIG MENU et régler Type sur Front, Source CH1 si le
signal à observer est sur CH1 uniquement ou CH2, Pente
montante ou descendante selon le signal à observer, Mode auto
et Couplage CC
Appuyer sur le bouton MESURES. 5 mesures simultanées sont
possibles sur les signaux observés
Appuyer sur l'un des boutons du menu contextuel
Choisir le signal sur lequel on désire effectuer une mesure
Choisir le type de mesure à effectuer puis sur retour
(on observe l'intégralité du signal,
Page 3/6
