Pilz PNOZ XV1P Mode D'emploi

Relais d'arrêt d'urgence, protecteurs mobiles
jusqu'à PL e selon l'EN ISO 13849-1
PNOZ XV1P

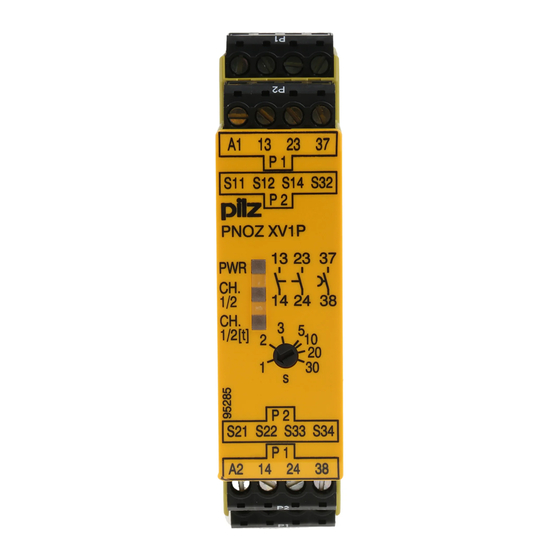

Gertebild
Bloc logique de sécurité pour la sur-
][Bildunterschrift
veillance de boutons-poussoirs de ar-
rêt d'urgence et de protecteurs
mobiles
Homologations
PNOZ XV1P
Zulassungen
Schéma de principe
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Allemagne
Téléphone : +49 711 3409-0, Télécopie : +49 711 3409-133, E-Mail : pilz.gmbh@pilz.de
Caractéristiques des appareils
Sorties de relais à contact lié :
Gertemerkmale
– 2 contacts de sécurité (F) instan-
tanés
– 1 contact de sécurité (F) tempo-
risé à la retombée
Raccordements possibles pour :
– poussoir d'arrêt d'urgence
– interrupteur de position
– poussoir de réarmement
– barrières immatérielles
LED de visualisation pour :
– état de commutation des canaux
1/2
– tension d'alimentation
Borniers de raccordement débro-
chables (au choix bornier à ressort
ou bornier à vis)
Variantes d'appareils : voir référen-
ces
Description de l'appareil
Conformément aux normes EN 954-1
Bestimmung/Gertebeschreibung_Kategorie_PNOZ
et EN ISO 13849-1, la catégorie max.
pouvant être atteinte par les contacts
de sécurité est définie dans les carac-
téristiques techniques.
Le bloc logique de sécurité satisfait
Bestimmung/Gertebeschreibung NOT-AUS, Schutzt, Lichtschr_PNOZ
aux exigences des normes EN 60947-
5-1, EN 60204-1 et VDE 0113-1 et
B l o c k s c h a l t b i l d
peut être utilisé dans des applications
avec des
boutons-poussoirs de arrêt d'ur-
gence
protecteurs mobiles
barrières immatérielles
Caractéristiques de sécurité
Le relais satisfait aux exigences de sé-
][Sicherheitseigenschaften Schaltgerät_allgemeiner Teil
curité suivantes :
La conception interne est redon-
dante avec une autosurveillance.
Le dispositif de sécurité reste actif,
même en cas de défaillance d'un
composant.
L'ouverture et la fermeture correc-
tes des relais internes sont contrô-
lées automatiquement à chaque
cycle marche/arrêt de la machine.
L'appareil est équipé d'une sécurité
Sicherheitseigenschaften Zusatz - Sicherung DC_PNOZ
électronique.
NSG-D-3-308-2010-01
