Remarque : Afin de bénéficier des performances SuperSpeed USB 3.0, utiliser un
connecteur PCI Express v. 2.0 pour l'installation de la carte. Consulter le guide de
l'utilisateur du système ou de la carte-mère pour déterminer quel est le connecteur
correct.

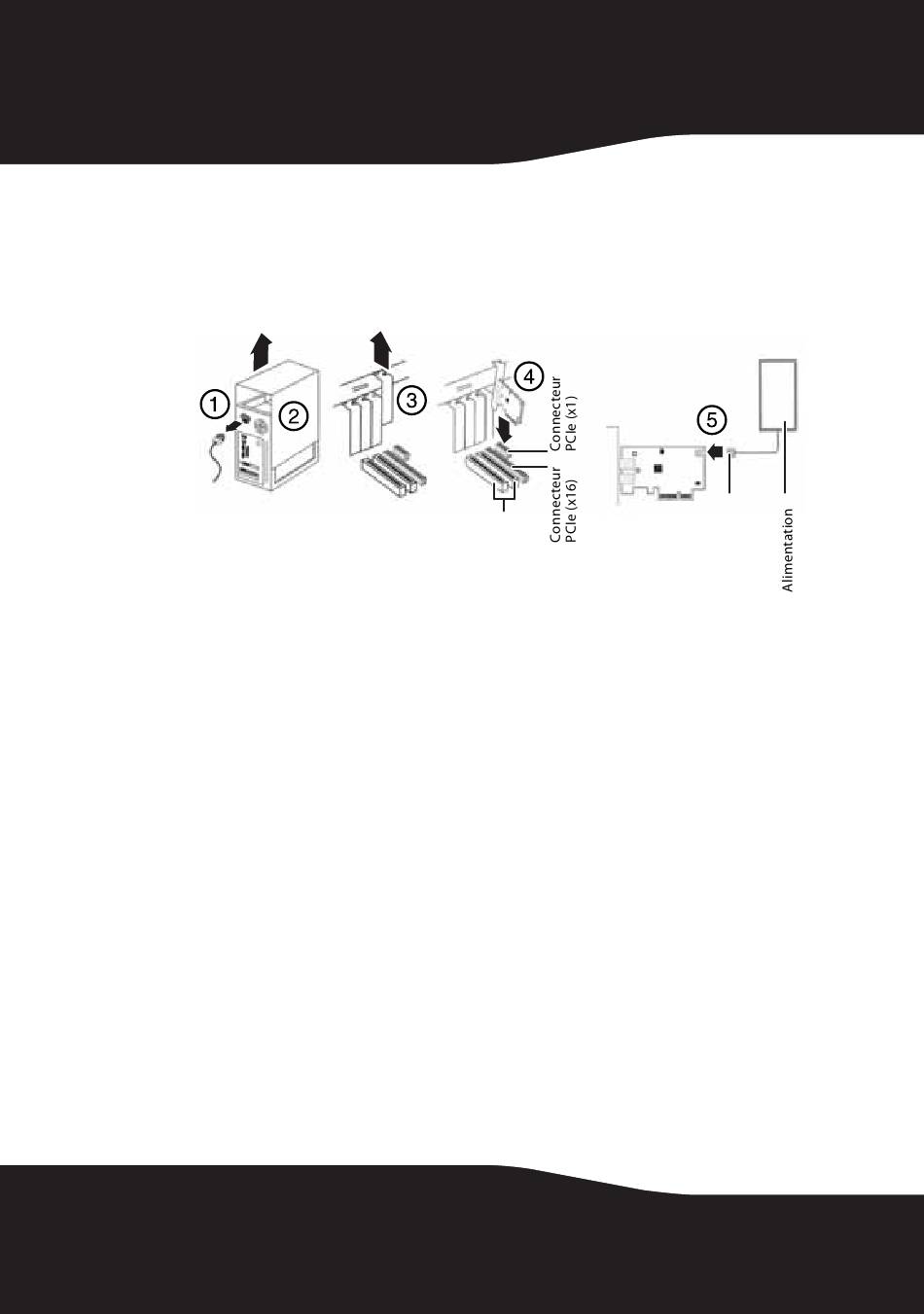

Pour installer la carte :
Arrêter l'ordinateur, puis débrancher le cordon d'alimentation et tous les
1
câbles.
Retirer le couvercle du boîtier de l'ordinateur. Se reporter au guide de
2
l'utilisateur de l'ordinateur pour toute information sur la façon de retirer
le couvercle.
Repérer un connecteur PCI Express disponible, enlever la vis de fixation
3
du cache (la petite pièce métallique qui masque l'ouverture de
l'emplacement de la carte PCI, sur la face arrière de l'ordinateur), puis le
retirer. En cas d'utilisation d'un ordinateur de bureau plat, utiliser le
cache court (inclus).
Insérer délicatement l'adaptateur dans le connecteur PCIe (x1) en
4
appuyant fermement. Ne pas toucher le connecteur métallique sur la
carte.
Brancher une prise d'alimentation à 4 broches (pour lecteur de
5
disquette) disponible de l'ordinateur sur le connecteur d'alimentation à
4 broches de la carte. Consulter le guide de l'utilisateur du système
d'alimentation pour des informations sur la prise correcte à utiliser.
Fixer la carte sur le châssis en utilisant la vis qui tenait le cache.
6
Replacer le couvercle du boîtier de l'ordinateur.
7
Connecter le cordon d'alimentation et les autres câbles, puis mettre
8
l'ordinateur sous tension.
6
Connecteur PCI (x16)
Prise pour
lecteur de
disquette à 4
broches
