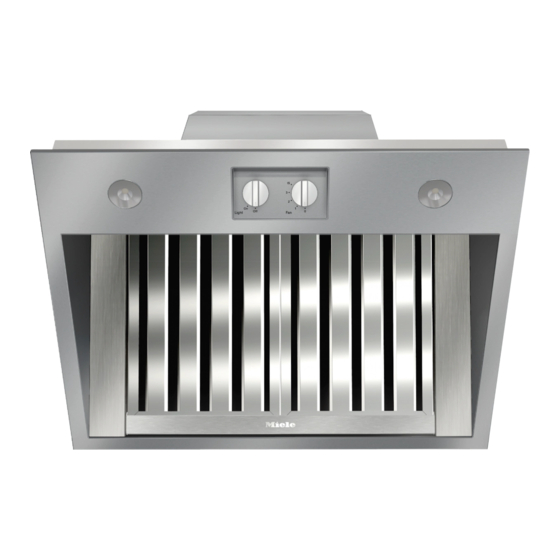

Miele DAR 1120 Installation
Masquer les pouces
Voir aussi pour DAR 1120:
- Instructions d'utilisation et d'installation (44 pages)
Publicité
Liens rapides
Avant l'installation
Avant d'installer l'appareil, lisez
toutes les informations contenues
dans ce chapitre et aussi dans la
section « INSTRUCTIONS IMPOR-
TANTES SUR LA SÉCURITÉ ».
Retirer la pellicule protectrice
Les composants du boîtier sont cou-
verts par une pellicule protectrice pour
éviter qu'ils soient endommagés durant
le transport.
Veuillez retirer cette pellicule avant
d'installer les composants du boîtier.
Elle peut facilement être retirée sans
aucun outil.
12013590-00
Instructions d'installation
Veuillez consulter la feuille d'installation
jointe pour des instructions sur la façon
d'installer l'appareil.
Installation
Publicité
Manuels Connexes pour Miele DAR 1120
Sommaire des Matières pour Miele DAR 1120
- Page 1 *INSTALLATION* 12013590-00 Installation Avant l'installation Instructions d'installation Veuillez consulter la feuille d'installation Avant d'installer l'appareil, lisez jointe pour des instructions sur la façon toutes les informations contenues d'installer l'appareil. dans ce chapitre et aussi dans la section « INSTRUCTIONS IMPOR- TANTES SUR LA SÉCURITÉ ».
- Page 2 *INSTALLATION* 12013590-00 Installation Pièces d'installation...
- Page 3 *INSTALLATION* 12013590-00 Installation a 1 collier d'évacuation pour conduit d'évacuation de de 9 ³/₄ po (250 mm). 2 vis autobloquants, M6 x 16 mm Le collier d'évacuation n'est pas uti- pour fixer la hotte DAR 12xx-3 à la lisé en mode recirculation. barre de montage. b 1 barre de montage pour fixer la hotte DAR 12xx-3 au 4 vis, M4 x 11 mm avec base et c 2 supports de montage...
- Page 4 *INSTALLATION* 12013590-00 Installation Dimensions de l'appareil Hottes encastrées DAR 1120, 1130, 1150...
- Page 5 *INSTALLATION* 12013590-00 Installation Range Wall Hoods DAR 1220-3, 1230-3, 1250-3...
- Page 6 *INSTALLATION* 12013590-00 Installation Garnitures de conduit DRDC, en- a Hauteur minimale requise pour la sembles de conversion pour le mode pénétration de l'air vicié lors de l'uti- recirculation DRUU lisation d'un conduit d'évacuation. b Zone d'installation recommandée pour le raccordement électrique. c Points de fixation : il doit y avoir une ossature capable de supporter la charge dans la zone du point de...
- Page 7 Hotte de ventilation Miele DAR 1120, DAR 1130, DAR 1230-3 DAR 1150, DAR 1220-3 (36 po) DAR 1250-3 (30 po) (48 po) Ventilateurs internes et externes Miele DRIB/DREB DRIB/DREB DRIB/DREB DRIB/DREB (700 pcm) (700 pcm) (1100 pcm) (1100 pcm) Surfaces de cuisson électriques/à in- 24 po (610 mm)
- Page 8 *INSTALLATION* 12013590-00 Installation Distance entre la table de cuisson et la hotte de ventilation (S) Hotte de ventilation Miele DAR 1120, DAR 1130, DAR 1230-3 DAR 1150, DAR 1220-3 (36 po) DAR 1250-3 (30 po) (48 po) Table de cuisson au gaz à brûleur 30 po (760 mm)
- Page 9 (M Pro Power, M Pro) tion Si une trousse de réduction de BTU - Nous recommandons une distance pour cuisinières Miele/surfaces de cuis- d'au moins 25 ¹/₂ po (650 mm) au- son au gaz professionnelles est utilisée, dessus des surfaces de cuisson élec-...
- Page 10 *INSTALLATION* 12013590-00 Installation Tracez une ligne de coupe 3 po Support en contreplaqué (76 mm) au-dessus et 3 po (76 mm) La grande partie du poids du sys- en dessous du contour de la hotte. tème de ventilation installé sera sup- Trouvez les montants situés à portée par la plaque de support infé- gauche et à...
- Page 11 à votre installation les normes CSA C22.1-12 de la par- électrique, veuillez consulter un élec- tie 1 du Code canadien de l'électrici- tricien agréé ou téléphonez au Ser- té. vice technique Miele. AVERTISSEMENT : L'APPAREIL DOIT ÊTRE MIS À LA TERRE...
