2. INSTALLATION DES SONDES DE PROXIMITÉ UNIVERSELLES
PCS-302 ET PCS-304
2.1 Considérations préliminaires

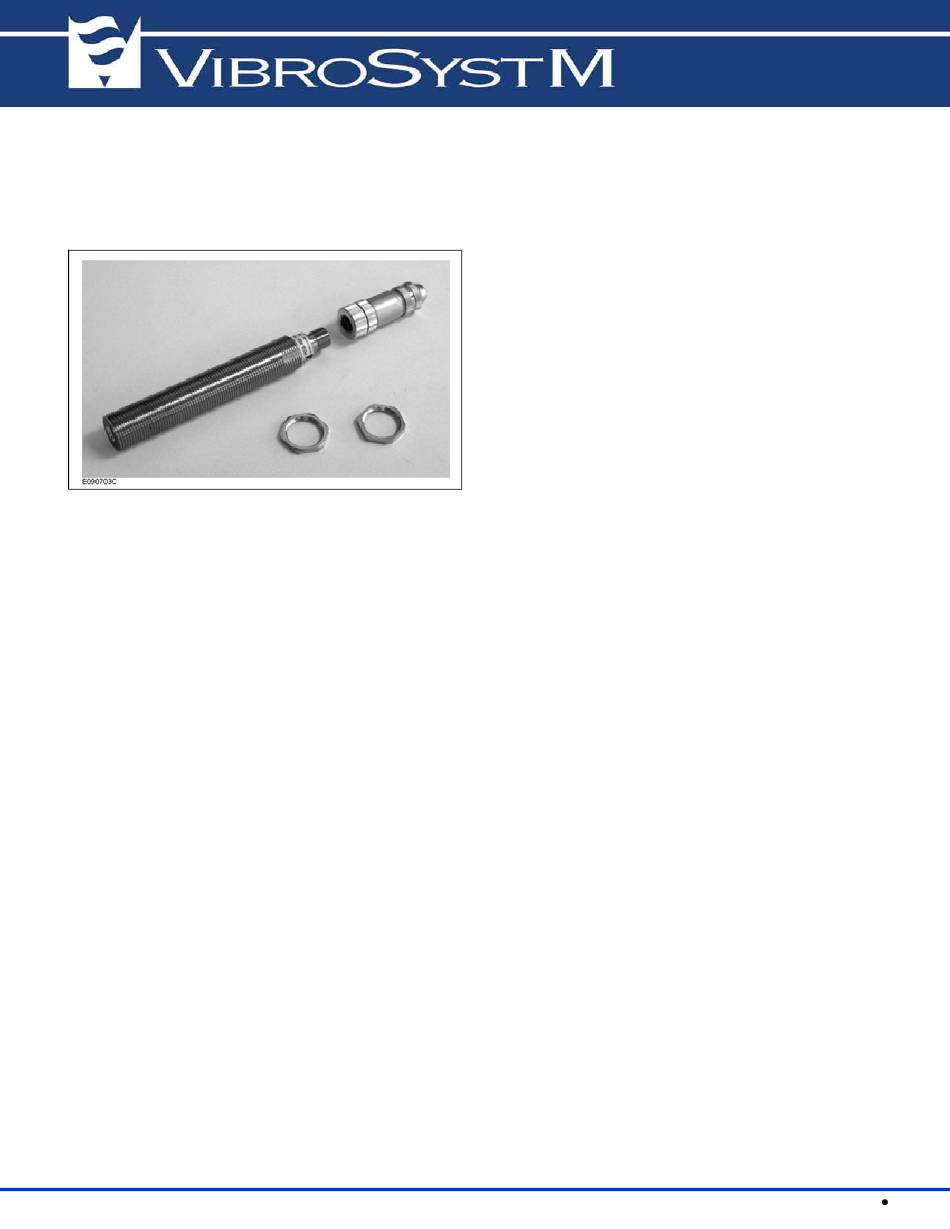

Figure 2 : Sonde PCS-304 et écrous
La longueur maximale du câble d'extension est de 300 m (984 pieds).
•
Il n'y a aucun contact physique entre la sonde et la surface conductrice servant de cible.
•
La sonde doit être électriquement mise à la terre.
•
Le support de montage doit être rigide et stable.
•
Lorsque la sonde doit être installée sur un palier isolé, un soin particulier doit être apporté lors de l'instal-
•
lation du support de montage afin de préserver l'intégrité de l'isolation du palier.
La surface de laquelle on désire mesurer les vibrations (la cible devant la sonde PCS-302 ou PCS-304) doit
•
être constituée d'un matériau conducteur ou semi-conducteur.
La distance entre la face de détection de la sonde et sa cible doit toujours se situer à l'intérieur des limites
•
suivantes:
entre 300 et 2300 µm [12 à 92 mils] pour la sonde PCS-302
-
entre 500 et 4500 µm [20 à 177 mils] pour la sonde PCS-304.
-
2.1.1
Matériel requis
sonde PCS-302 ou PCS-304 incluant
•
- (1) connecteur M12
- (2) écrous hexagonaux M20
Colle frein-filet (Loctite)
•
un support de montage (non compris, à fabriquer sur site)
•
2.1.2
Outils requis
Jauge d'épaisseur:
•
1.3 mm [52 mils] pour la sonde PCS-302
-
2.5 mm [99 mils] pour la sonde PCS-304
-
Clé de mécanicien 24 mm
•
Petit tournevis plat
•
Multimètre
•
Copyright © VibroSystM Inc., 2008
La haute précision des sond es de proximité PCS-
•
302 et PCS-304 à technologie capacitive en fait des
instruments particulièrement bien adaptés aux appli-
cations de mesure de vibrations relatives de l'arbre.
Ces sondes peuvent également être utilisées pour
•
l'analyse des mo uvements vibratoires et
déplacement de toute structure faite d'un matériau
conducteur ou semi-conducteur, telle une plaque de
métal.
Sondes de proximité universelles PCS-302 et PCS-304 _Installation - rév. 1
