ReVent RVM80 Guide D'installation page 37

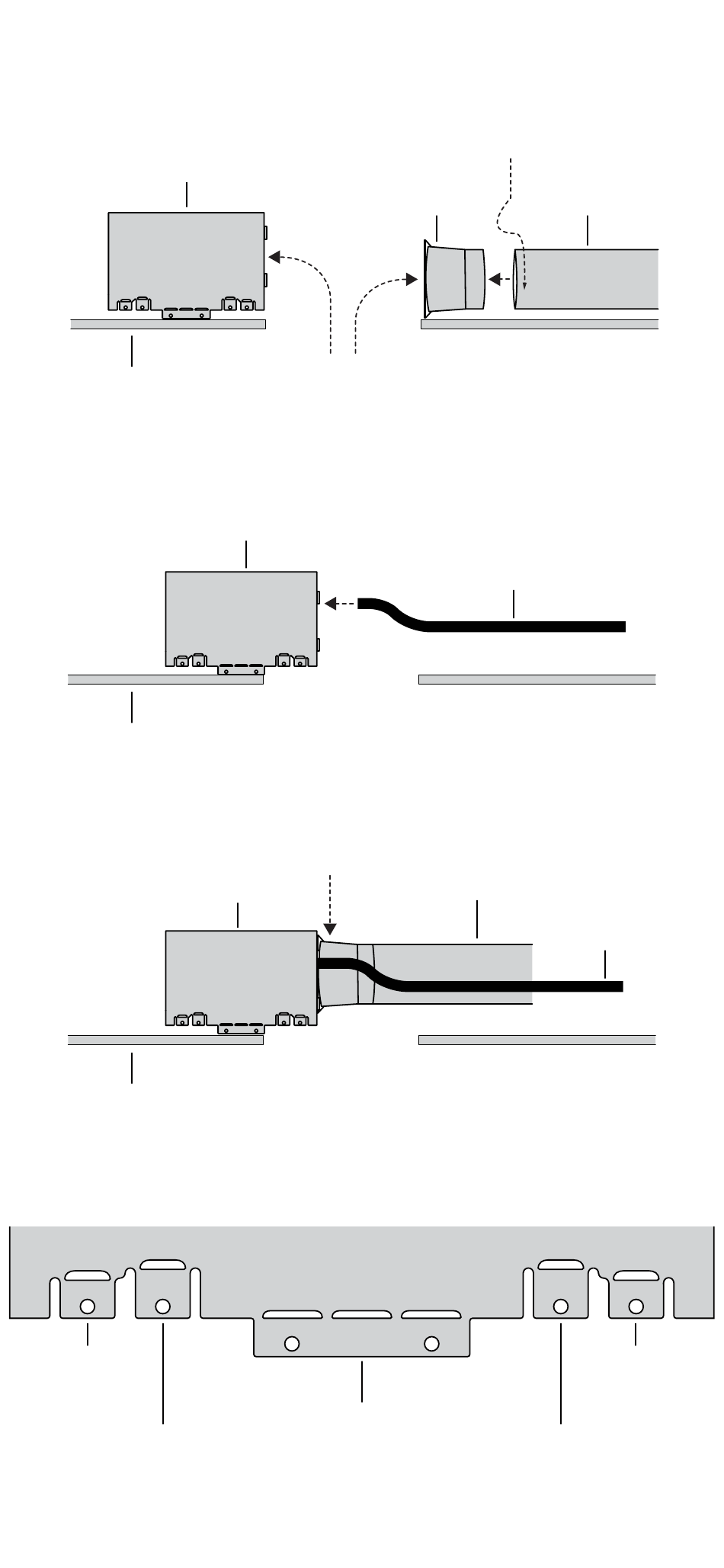

3) Fixez le REGISTRE au conduit avec du ruban à conduits. Placez le REGISTRE
fixé au conduit dans l'ouverture au plafond, puis placez le VENTILATEUR dans
l'ouverture au plafond.
VENTILATEUR
plafond
4) Fixez le conduit avec le câblage au VENTILATEUR.
plafond
5) Remettez le REGISTRE sur le VENTILATEUR dans le plafond. Le registre doit
bien s'enclipser.
VENTILATEUR
plafond
6) Sélectionnez un ensemble de languettes de retenue correspondant au format de
la plaque de plâtre.
languette de
retenue de
/ po (1,3 cm)
1
2
languette de
retenue de
/ po (1,6 cm)
5
8
Placer le VENTILATEUR et le
REGISTRE dans l'ouverture
au PLAFOND.
VENTILATEUR
REGISTRE
languette de
fixation finale
Fixer le REGISTRE et le
conduit avec du ruban à conduits.
REGISTRE
conduit
conduit
8
conduit
conduit
languette de
retenue de
/ po (1,3 cm)
1
2
languette de
retenue de
/ po (1,6 cm)
5
8
