Planification De L'installation - ReVent RVM80 Guide D'installation

IMPORTANT : Il pourrait être approprié de consulter un électricien qualifié à
propos du câblage du ventilateur d'aération.
AVERTISSEMENT : Afin de réduire les risques de décharge électrique,
débranchez l'alimentation électrique avant de faire l'entretien.
ATTENTION : Cet article doit être mis à la terre adéquatement.
Allez à reventfans.com pour obtenir une copie de ce guide.

Planification de l'installation

Pour installer le ventilateur d'aération dans une nouvelle construction, installez le
boîtier du VENTILATEUR et les conduits durant la phase brute de construction. Le
DÉFLECTEUR doit être installée une fois que le plafond fini est en place.
Pour installer le ventilateur d'aération dans un bâtiment existant, utilisez le
GABARIT de découpage fourni pour le plafond. Le rebord de le DÉFLECTEUR doit
chevaucher le plafond fini.

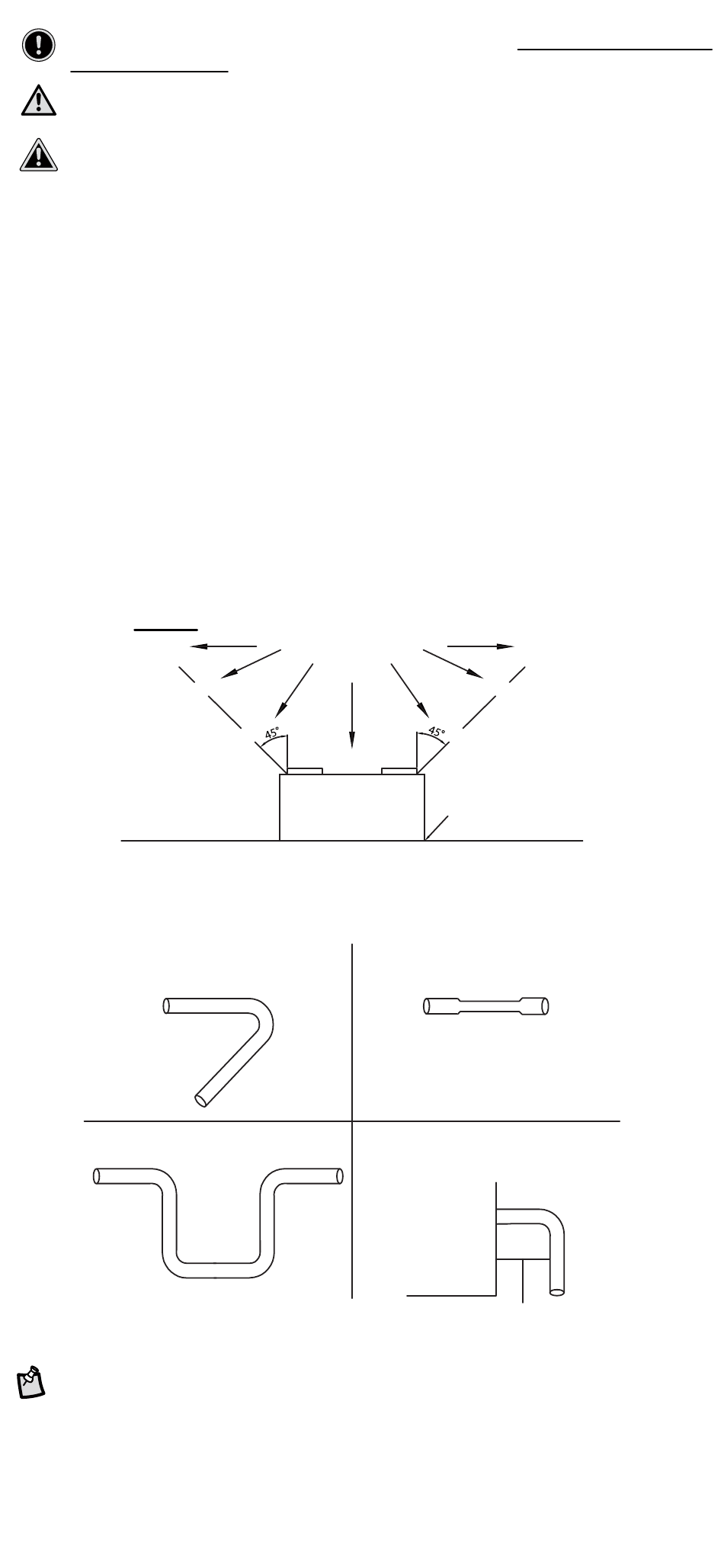

Usage non destiné à une zone de cuisson – Voir le schéma ci-dessous.
Ne pas installer dans cette section ni au-dessus
N'installez pas le ventilateur d'aération à un endroit qui nécessitera des conduits
comme le montrent les illustrations ci-dessous.
Cintrage trop prononcé
Trop de coudes
Remarque : Pour installer le ventilateur d'aération dans un bâtiment existant,
vous aurez peut-être besoin d'espace au-dessus et au-dessous du lieu
d'installation.
Zone de cuisson
de celle-ci.
Matériel de
cuisson
Éviter le rétrécissement
Coude près du boîtier
Boîtier du
ventilateur
Minimum 18 po (45,72 cm)
4
Plancher
du ventilateur
