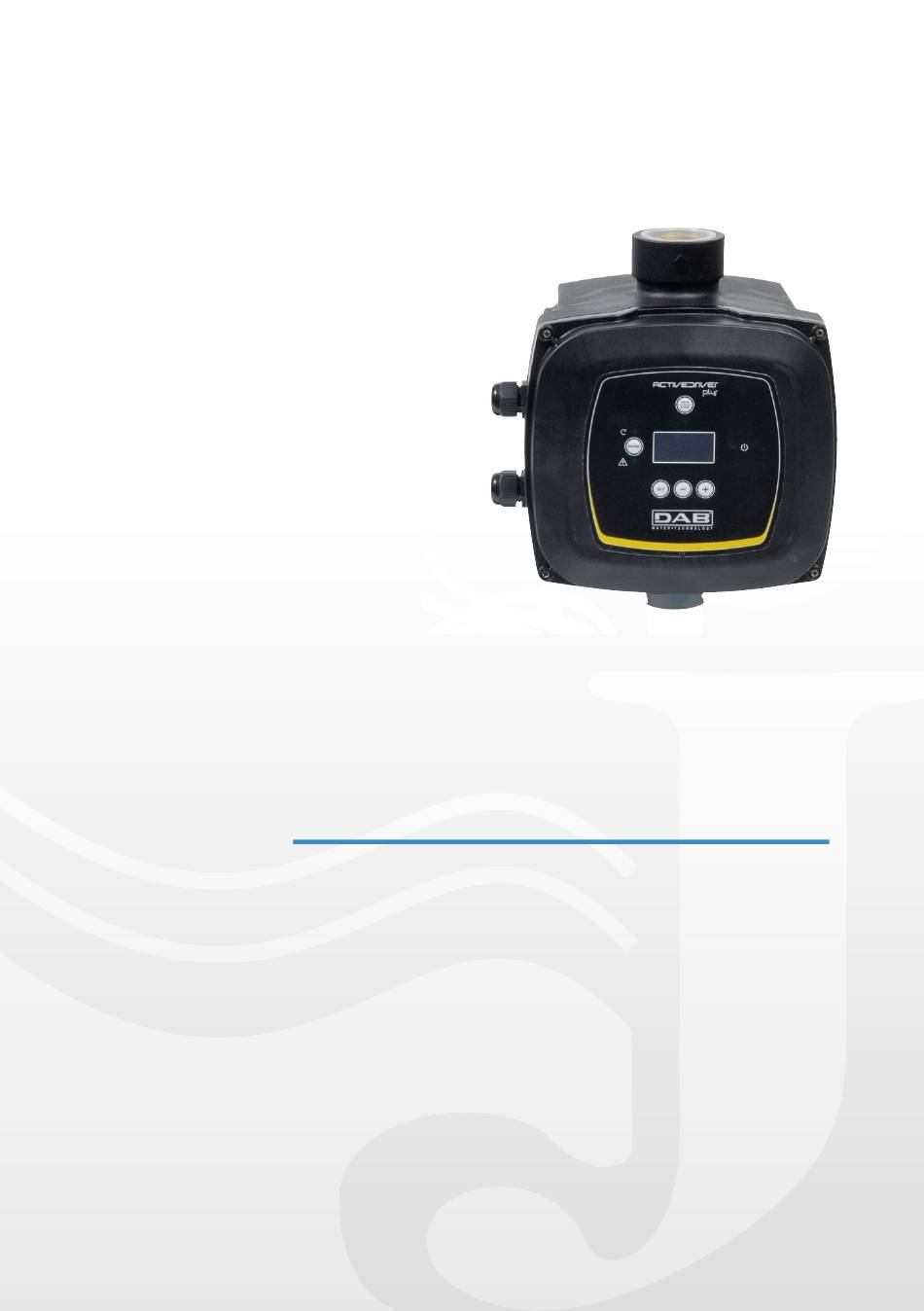

- Page 1 GUIDE SIMPLIFIÉ pour les variateurs de vitesse ACTIVE DRIVER+ Modèles : M/M - M/T - T/T...
- Page 2 1. WIZARD LE + SIMPLE (assistant intelligent) Au premier démarrage de l’AD+, une procédure simplifiée de la programmation est lancée permettant de régler les paramètres principaux de l’appareil. • LA : choix de la langue des menus • MS : unité de mesure •...
- Page 3 3. RÉGLAGES OBLIGATOIRES (1/2) 1. ACCÈS MENU INSTALLATEUR Appui pendant 5 secondes sur MODE COURANT NOMINAL A ajuster avec les touches [+] ou [-] = indiquer le courant nominal de la pompe, qui est affiché sur la plaque signalétique du moteur NOTA : pour moteur de pompe en 230V tri monté...
- Page 4 3. RÉGLAGES OBLIGATOIRES (2/2) 2. ACCÈS MENU ASSISTANCE TECHNIQUE Appui pendant 5 secondes sur MODE MODE FRÉQUENCE MINIMUM Pour une pompe de surface : valeur « 0 » Pour une pompe immergée : valeur « 30 » RETOUR SUR LE MENU PRINCIPAL 3.
- Page 5 4. AFFICHAGE ET RÉINITIALISATION DES DÉFAUTS En cas de défaut de fonctionnement, l’AD+ pourra indiquer un code erreur sur l’affichage principal. Pour certains codes de blocage, le système effectuera de lui-même des tentatives de réinitialisation automatique pour redémarrer l’installation de pompage. Pour relancer l’AD+ en cas de blocage Appuyez sur les touches pendant 2 secondes...
- Page 6 5. ARBORESCENCE DES MENUS JETLY - Adresse : 28 rue de Provence CS 60490 | Z.A.C. de Chesnes la Noirée RCS Vienne B 338 236 227 38297 SAINT-QUENTIN FALLAVIER | Tél : 04.74.94.18.24 | Fax : 04.74.95.62.07 Contact : info@jetly.com | Site internet : www.jetly.com...
- Page 7 6. PRÉCAUTIONS & PRÉVENTION DES DYSFONCTIONNEMENTS Le raccordement électrique de l’Active Driver + nécessite des précautions qui doivent être respectées pour éviter des perturbations d’origine électrique. • Réduire la longueur de câble entre variateur et moteur. • Poser le câble moteur et le câble secteur dans des chemins de câbles séparés d’au moins 200 mm l’un de l’autre.
- Page 8 7. SECTION DE CÂBLE À PREVOIR ENTRE L’AD+ ET LA POMPE Les tableaux ci-dessous indiquent la section de câble électrique à prévoir en fonction de la distance pompe / convertisseur. MODÈLES M/M OU M/T MODÈLES T/T JETLY - Adresse : 28 rue de Provence CS 60490 | Z.A.C. de Chesnes la Noirée RCS Vienne B 338 236 227 38297 SAINT-QUENTIN FALLAVIER | Tél : 04.74.94.18.24 | Fax : 04.74.95.62.07 Contact : info@jetly.com | Site internet : www.jetly.com...
- Page 9 8. ENTRETIEN Il n’y a pas d’entretien particulier à prévoir sur l’AD+. Toutefois, si après une période d’inactivité prolongée (ex: début de saison d’arrosage) un code de blocage « BL » peut intervenir ; il conviendra de procéder dans un premier temps à un nettoyage du flussostat interne à l’appareil. Pour cela procéder ainsi : Débrancher l’appareil et le retirer de la tuyauterie Introduire le manche d’un tournevis comme sur le schéma ci-dessous.
