980055 - Manuel d'installation Klereo Kompact V 3.1

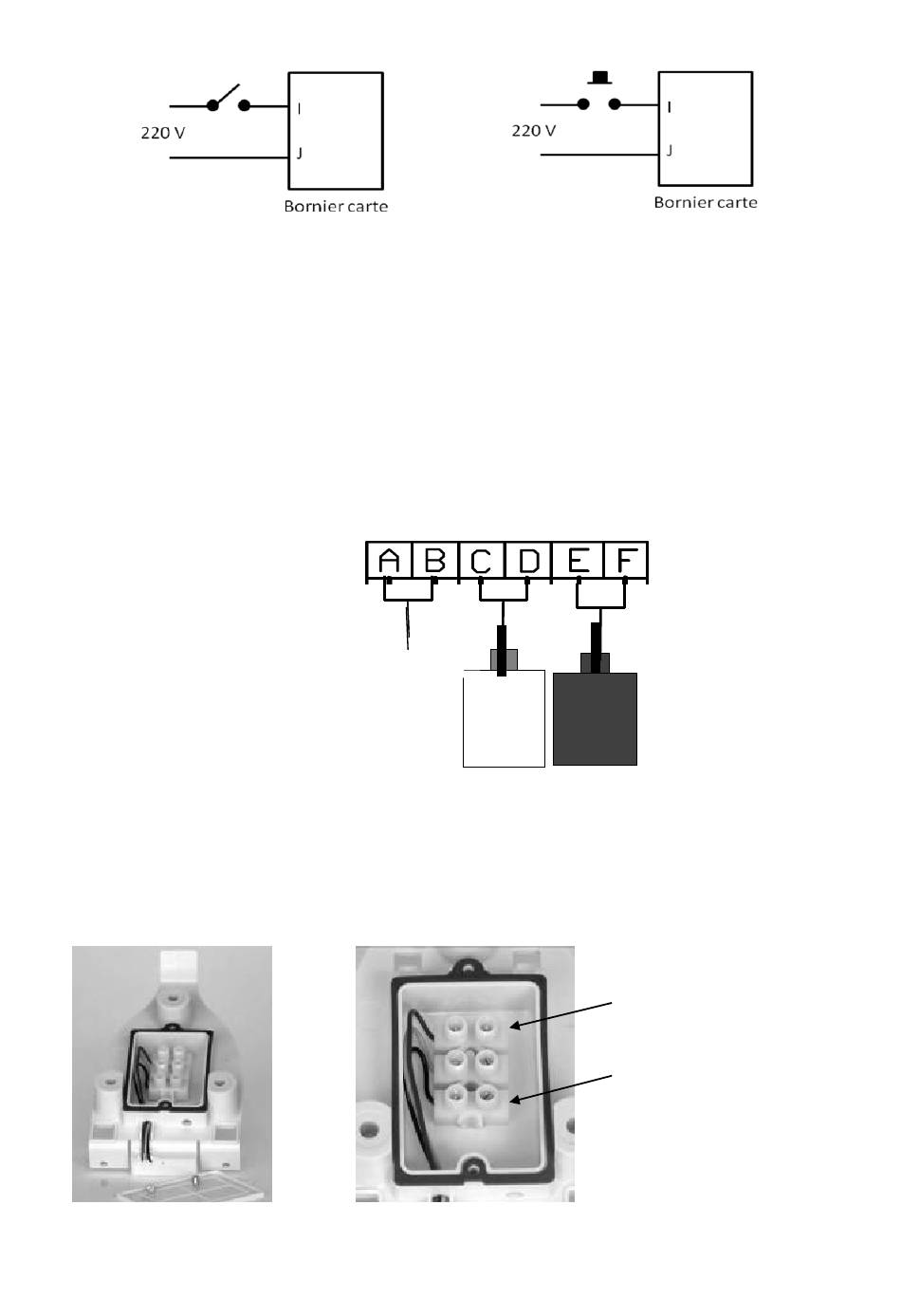

Figure 39. Fonction « va et vient » ou « bouton poussoir » branchements de l'entrée IJ
4.12 Entrées contacts
L'entrée contact A-B permet la détection de l'état de la couverture ouverte/fermée.
Elle est branchée sur le coffret de la couverture automatique. Pour effectuer ce
branchement, se munir impérativement des schémas techniques de la couverture.
II est important de brancher la couverture à l'entrée contact A-B, ainsi lorsque Klereo
détectera que la couverture est fermée il adaptera le fonctionnement du Klereo Salt
(diminution du traitement) de façon à prévenir d'une sur-désinfection et dans le but
de préserver l'installation.
Les entrées contact C-D et E-F sont utilisées pour la détection de fin de bidon de
désinfectant (Chlore ou oxygène actif) et de pH voir figure ci-dessous. Les cannes
d'aspiration avec détecteur de fin de bidon sont fournies en option (Réf. KLPR-D1)
Couvertu
Couverture
Couverture
re
pH-
Chlore
ou
ou
pH+
Oxygène
actif
Figure 40. Branchements des détecteurs de fin de bidon
4.13 Branchement du support de l'afficheur (si option)
L'afficheur est portable, néanmoins le support permettant de le charger devra être
fixé au mur dans un endroit qui conviendra à l'utilisateur (à l'intérieur ou à l'extérieur
à l'abri des intempéries). Brancher l'afficheur comme indiqué sur la photo ci-dessous.
C'est le transfo 8V qui est connecté.
Le fil noir et blanc est à
positionner en correspondance
avec le fil rouge
Le fil noir est à positionner en
correspondance avec le fil noir
branchement du support de l'afficheur
Figure 41.
