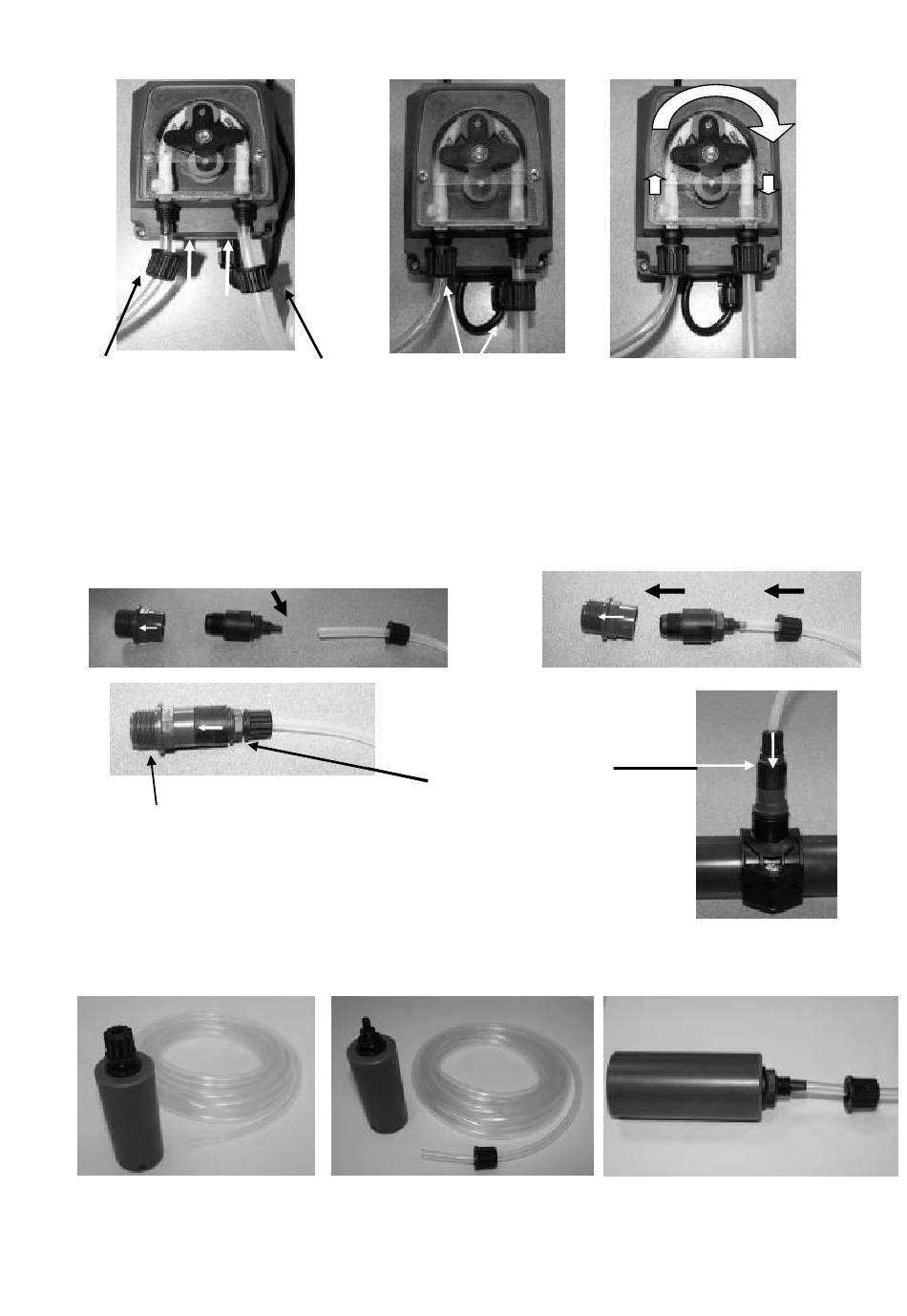

Insérer le tuyau
souple transparent
(PVC) qui sera intégré
dans le bidon
Figure 15.
Mettre le tuyau rigide semi opaque (PE) sur le clapet d'injection, puis le visser sur le
réducteur ½ - 3/8 qui sera lui-même vissé sur le collier de prise en charge (mettre du
ruban téflon- pour l'étanchéité)
Mettre du ruban téflon
pour l'étanchéité
Pour le montage du tuyau transparent sur la crépine d'aspiration, procédez comme
suit :
Crépine
Tuyau transparent
980055 - Manuel d'installation Klereo Kompact V 3.1
Insérer le tuyau rigide
semi opaque (PE) qui
sera relié au clapet
d'injection
montage de la pompe doseuse (voir notice de la pompe doseuse)
Figure 16. montage du clapet d'injection
Démonter l'écrou de la crépine
Enfiler le tube dans l'écrou
Figure 17. montage de la crépine d'aspiration
Visser les 2
écrous
Respecter le sens
de la flèche
Insérer le tuyau transparent sur la crépine
Viser l'écrou
(mettre du téflon pour l'étanchéité)
14
Flèches montrant le
sens d'injection des
produits
