7.3

Montage

Pos: 33.1 /DinA4 - Anleitungen Online/Inhalt/KNX/DoorEntry/83101 - 83121/Montage - Module/Montage - Montagedose -- 83101- 83121/1/2/3 @ 19\mod_1322131554466_16.docx @ 110532 @ @ 1
Le montage peut avoir lieu dans des ABB-Welcome boîtiers de montage encastrés ou apparents.
Lors du choix du boîtier de montage, veillez à sélectionner la taille adéquate.
Pour le montage dans un mur creux, le boîtier de montage encastré peut être équipé d'un kit de griffes
spécial (article 83511, référence 8300-0-0308).

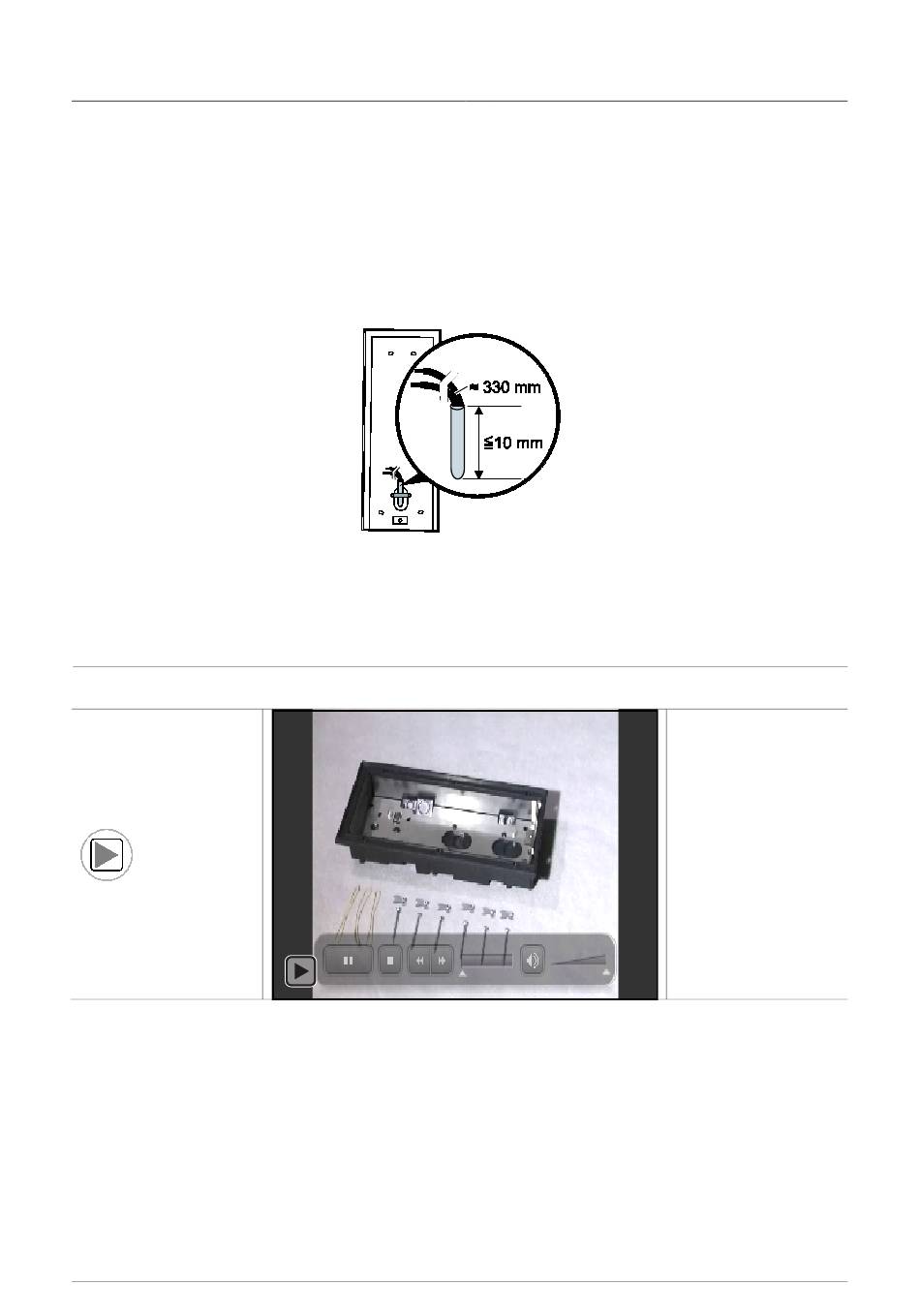

Fig. 3 :
1. Préparez le boîtier de montage.
2. Dénudez le câble.
La zone isolée de l'extrémité du câble ne doit pas dépasser 10 mm.
Pos: 33.2.1 /DinA4 - Anleitungen Online/Inhalt/KNX/DoorEntry/Video-Module/Einleitungen/Einleitung - Hohlwandbefestigungsset @ 20\mod_1324552373415_16.docx @ 112518 @ @ 1
Vidéo sur le kit de fixation pour mur creux
Pos: 33.2.2 /DinA4 - Anleitungen Online/Inhalt/KNX/DoorEntry/Video-Module/Videos/Sprachneutral/Video Hohlwand-Befestigungsset @ 21\mod_1329748760913_0.docx @ 198457 @ @ 1
Pos: 33.3.1 /DinA4 - Anleitungen Online/Inhalt/KNX/DoorEntry/Video-Module/Einleitungen/Einleitung - Montage des Geraetes @ 20\mod_1324552679883_16.docx @ 112542 @ @ 1
| 0073-1-7528
Montage / Installation
— 8 —
