- Page 1 Mode d'emploi RéseRvoiR d'eAu chAude sAnitAiRe RéseRvoiR d'eAu chAude sAnitAiRe so- lAiRe Accessoires pour pompes à chaleur Sous réserve de modifications techniques. FR830186/200419 - Traduction du mode d’emploi...
-
Page 2: Symboles
veuillez lire au préalable le symboles présent mode d'emploi Le mode d'emploi comporte un certain nombre de sym- boles. Ils ont la signification suivante : Le présent mode d'emploi vous donne des informations précieuses pour manipuler l'appareil. Il fait partie inté- Informations destinées aux utilisateurs. -
Page 3: Table Des Matières
SWWS 404 ................8 SWWS 506 ................8 SWWS 806 ................8 SWWS 1008 ................8 SchémaS coTéS WWS 303 – WWS 507 ............9 SWWS 404 ................10 SWWS 506 ................11 SWWS 806 – SWWS 1008 ..........12 INSTRucTIoNS dE RaccoRdEmENT Réservoir d'eau chaude sanitaire ........14 Réservoir d'eau chaude sanitaire solaire ......15... -
Page 4: Utilisation Conforme
utilisation conforme à la que ces travaux ne sont pas autorisés expressé- ment par écrit par le fabricant ; fonction de l'appareil • l'appareil ou des composants de l'appareil sont modifiés, transformés ou démontés sans l'autori- Le réservoir doit être utilisé exclusivement pour l’usage sation écrite du fabricant auquel il est destiné. -
Page 5: Maintenance De L'appareil
Maintenance de l'appareil étendue de livraison contrôler régulièrement la sécurité de fonctionnement Réservoir d'eau chaude sanitaire émaillé conforme à dIN de la soupape de sécurité et du manodétendeur éven- 4753 avec échangeur thermique à tubes lisses spéciale- tuellement intégré dans l'installation (à installer chez le ment conçu pour les pompes à... -
Page 6: Installation
Montage PruDEncE ! Le sol sur le lieu d'installation doit être sec et suffisamment solide. rEmarquE. pour connaître le poids du réservoir, voir respecter les règlements relatifs à la pré- schéma coté du modèle correspondant vention des accidents, prescriptions, di- rectives et décrets légaux en vigueur loca- lement. -
Page 7: Montage Du Capteur Pour Le Régulateur De Chauffage Et De Pompe À Chaleur
Mise en service PruDEncE ! Le réservoir doit impérativement être raccordé selon les instructions de raccor- procéder comme suit : dement en annexe. contrôler si l'arrivée d'eau est ouverte et si le ré- Instructions de raccordement à partir de la page servoir est rempli... -
Page 8: Wws 303
WWS 303 WWS 405 WWS 507 Type de réservoir : Réservoir d'eau chaude sanitaire • • • Réservoir d'eau chaude sanitaire solaire – – – Contenance nominale voir schéma coté voir schéma coté voir schéma coté Poids voir schéma coté... -
Page 9: Schémas Cotés

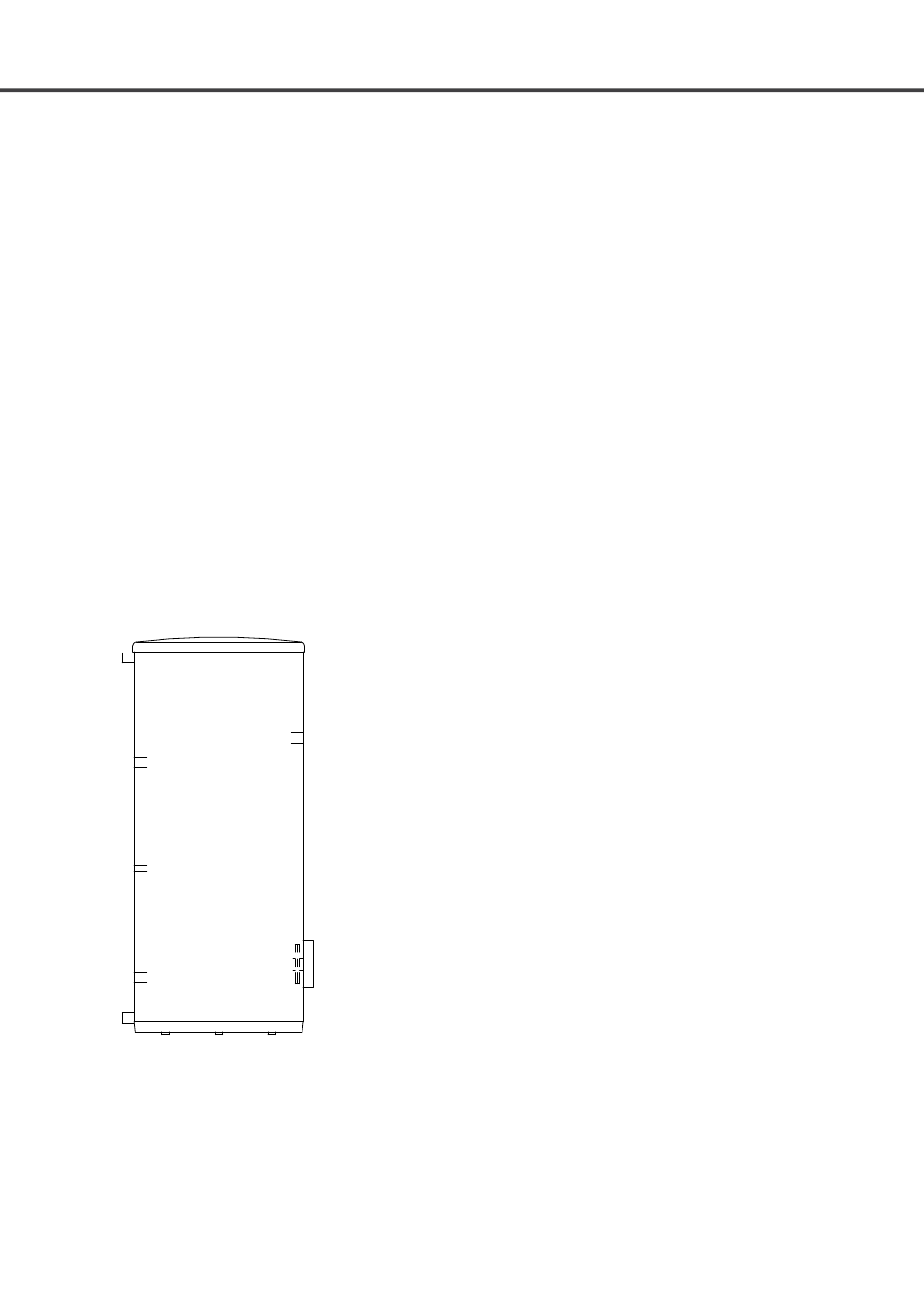

WWs 303 – WWs 507 Légende : DE819291b Toutes les dimensions en mm. Legende: DE819291b Position : Désignation Dim. Technische Änderungen vorbehaltenalle Eau froide / Vidange R 1 1/4“ AG Maße in mm... -
Page 10: Swws 404
sWWs 404 schémas cotés 1629 1593 1525 1240 1035 Légende : DE819305a Toutes les dimensions en mm. Position : Désignation Dim. Eau froide / Vidange R 1 1/4“ AG solaire retour R 1 1/4“ IG Doigt de gant pour sonde solaire Ø... -
Page 11: Swws 506
schémas cotés sWWs 506 Légende : DE819065c Legende: DE819065c Toutes les dimensions en mm. Technische Änderungen vorbehalten alle Maße in mm Position : Désignation Dim. Eau froide / Vidange R 1 1/4“... -
Page 12: Swws 806 - Swws 1008
sWWs 806 – sWWs 1008 schémas cotés Légende : DE819339 Toutes les dimensions en mm. Position : Désignation Dim. SWWS 806 SWWS 1006 ... - Page 13 Sous réserve de modifications techniques. FR830186/200419 - Traduction du mode d’emploi...
-
Page 14: Instructions De Raccordement
Réservoir d'eau chaude sanitaire instructions de raccordement Légende : DE830032b Désignation Soupape de fermeture Soupape réductrice Soupape de contrôle Clapet anti-retour Manchon de raccordement du manomètre Vanne de purge Kaltwasseranschluss nach Soupape de sécurité DIN 1988 Ventilation et purge 830032b Novembe Soupape d‘arrêt avec purgeur Soupape anti-retour... -
