Fig. 4:
Charge possible
de l'alimentation
ES60 en fonction
de la longueur
active de l'élec-
trode et de la lon-
gueur du câble de
haute tension des
électrodes R5x,
R36E, R55E,
PR36, PR55

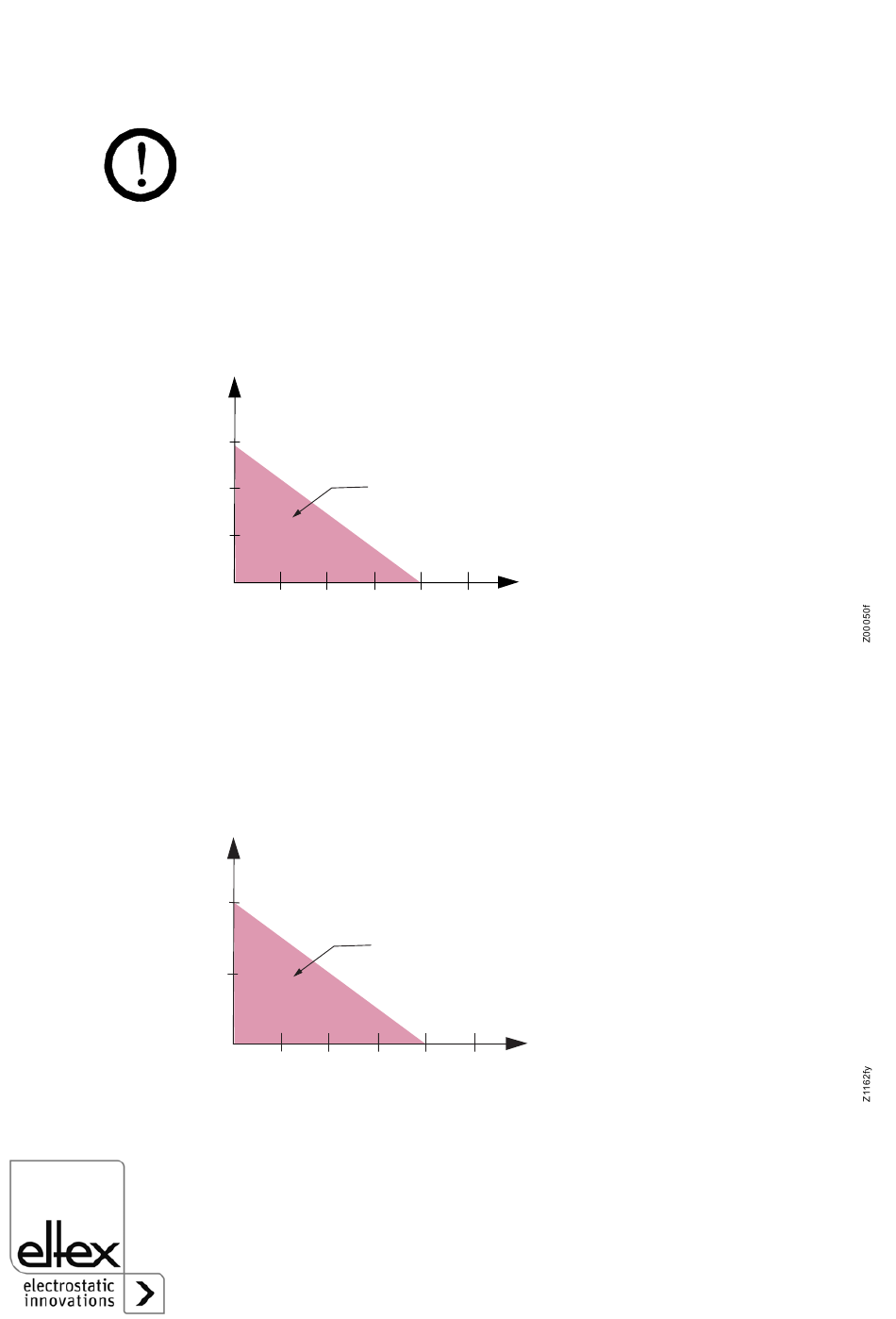

Fig. 5:
Charge possible
de l'alimentation
ES60 en fonction
de la longueur
active de l'élec-
trode et de la lon-
gueur du câble de
haute tension des
électrodes R47 et
R6x
3.5 Longueur maximale active de l'électrode et longueur du câble
de haute tension
La longueur du câble de haute tension et la longueur active de l'électrode
sont limitées. En raison du blindage du câble de haute tension, le transfor-
mateur intégré à l'alimentation est soumis à une charge capacitive. La
charge maximale est fonction de la longueur active totale de l'électrode et
de la longueur totale de tous les câbles de haute tension. La Fig. 4 illustre
ce principe pour les électrodes R5x, les buses soufflantes de décharge
R36E, les têtes soufflantes de décharge R55E et les pistolets soufflants
de décharge PR36 et PR55.
Σ des longueurs actives
des électrodes [m]
7.5
5.0
2.5
5
10
15
Σ des longueurs de câbles [m]
Exemple : Pour une longueur active d'électrode de 3 mètres, la longueur
maximale possible des câbles est de 32 mètres.
La Fig. 5 illustre la charge possible pour les électrodes R47 et R6x.
6 des longueurs actives
des électrodes [m]
10
5
10 20 30 40 50
6 des longueurs de câbles [m]
Plages
admissibles
20
25
Plage
admissible
12
