fadini COMBI 740 Manuel D'instructions page 11

DONNEES TECHNIQUES COMBI 740

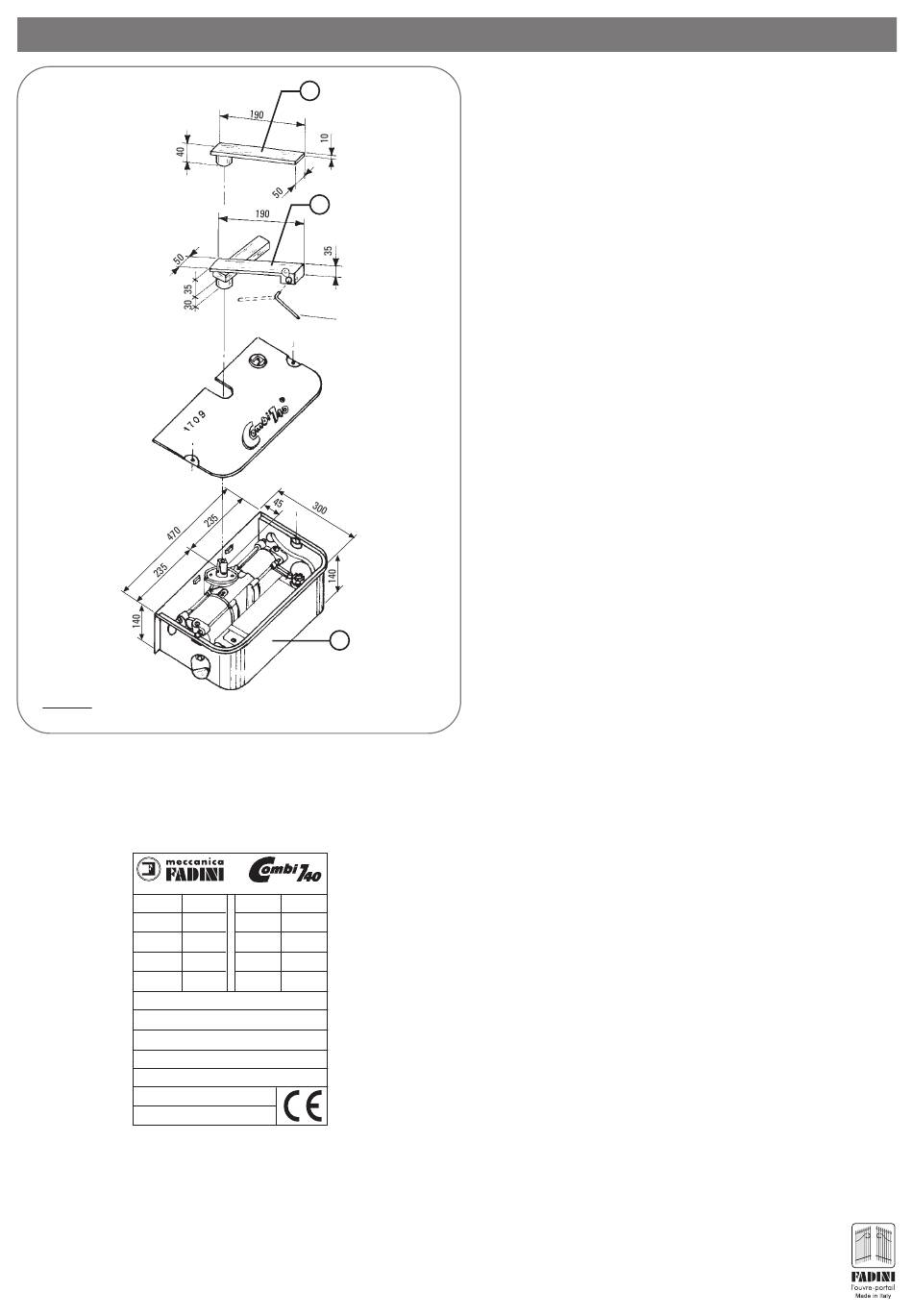

FIG. 22
Via Mantova, 177/A - 37053 Cerea (VR) Italy - Tel. 0442 330422 r.a. - Fax 0442 331054
MOTEUR 2 PHASES
W
VOLT
rpm 1˙350
Nm
Rotation arbre 110° - 23 sec. - P3 - 0,85 l/min.
Rotation arbre 175° - 28 sec. - P3 - 0,85 l/min.
Température –20°C +80°C
Degré de protection IP 673
Pression de service maxi 3 MPa (30 bars)
Huile FADINI
MADE IN ITALY
ADHESIF POUR LE MOTEUR ELECTRIQUE
C
B
ø 12
A
®
®
s.n.c.
250 CV 0,25
230 A 1,2
Hz 50
235 12,5
µF
A Le groupe moteur/centrale/vérin COMBI 740 est réalisé avec
la technologie récente; il est équipé d'une pompe à lobes, en
acier, très silencieuse, qui est la partie essentielle de
l'automatisation et garantit une pression plus élevée et donc
une étanchéité du verrouillage hydraulique supérieure aux
autres automatisations de type enterré.
B Plaque de fixation à souder sur le portail ou à fixer avec des
vis (version avec verrouillage). Le décrochage est autorisé
par une clé spéciale.
C Plaque de fixation à souder directement sur le portail (version
sans verrouillage)
D Il faut monter, en les fixant au sol, les butées d'arrêt en
ouverture et en fermeture.
Cf.: page 7 Mode d'emploi.
Version gauche.
Vue de l'intérieur de la propriété.
La largeur maximum du portail peut varier de 2 à 3,5 mètres
selon la version demandée, avec verrouillage et/ou avec frein.
VERIN A DOUBLE EFFET ET POMPE HYDRAULIQUE
Débit pompe hydraulique - P3..........................................0,85 l/min.
Pression moyenne de service................................1 MPa (10 bars)
Pression maxi distribuée pompe hydraulique.....3 MPa (30 bars)
Température de service................................................–20°C +80°C
Temps de rotation pour 110° .......................................................23 s
Huile hydraulique type ................................................Huile FADINI
Rotation arbre ...............................................................................110°
Moment torsion.......................................................................235 Nm
Diamètre piston.........................................................................75 mm
Course piston ............................................................................52 mm
Poids Combi 740 avec accessoires.........................................27 Kg
Poids statique vantail ..............................................................700 Kg
Degré de protection..................................................................IP 673
Encombrement .......................................................470x300x150 mm
AUTOFREINANT
Débit pompe hydraulique - P3..........................................0,85 l/min.
Temps de rotation pour 175° ......................................................28 s
MOTEUR ELECTRIQUE BIPHASE EN CLASSE H
Puissance fournie .................................................0,18 KW (0,25 CV)
Tension d'alimentation/Fréquence .............................230 V - 50 Hz
Courant absorbé .........................................................................1,2 A
Puissance absorbée ................................................................250 W
Condensateur ...........................................................................12,5 µF
Vitesse de rotation du moteur ..........................................1˙350 rpm
Service intermittent .......................................................................S 3
Cycle de service...23 s Ouverture - 30 s Pause - 23 s Fermeture - 30 s Pause
Temps cycle complet..................................................................106 s
Cycles complets: Ouverture - Pause - Fermeture - Pause..N. 34/heure
Cycles annuels avec 8 heures de service par jour ........N. 99˙000
®
11
