Télécharger ce manuel

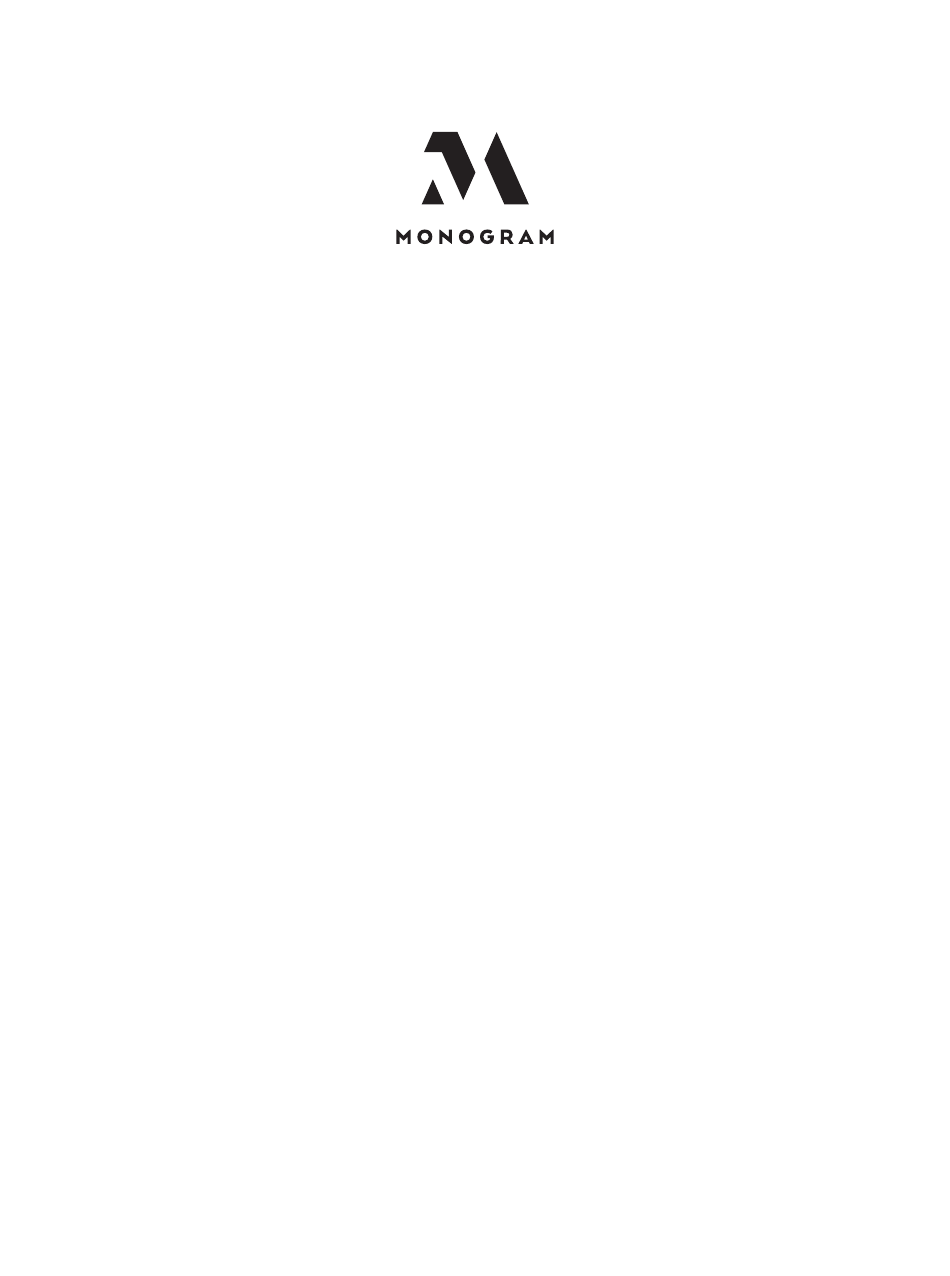

INSTALLATION
INSTRUCTIONS
French-Door, Bottom-Freezer
Free-Standing Refrigerator
Pour obtenir une version française de ce manuel d'instructions,
visitez notre site monogram.com.
Para consultar una version en español de este manual de instrucciones,
visite nuestro sitio de internet monogram.com.
MONOGRAM.COM

Publicité

Table des Matières
loading

Manuels Connexes pour Monogram ZWE23ESNSS

Sommaire des Matières pour Monogram ZWE23ESNSS

  • Page 1 INSTALLATION INSTRUCTIONS French-Door, Bottom-Freezer Free-Standing Refrigerator Pour obtenir une version française de ce manuel d’instructions, visitez notre site monogram.com. Para consultar una version en español de este manual de instrucciones, visite nuestro sitio de internet monogram.com. MONOGRAM.COM...

  • Page 2: Table Des Matières

    3 years of age to have access to small parts during the installation of this product. For Monogram local service in your area, visit monogram.com For Monogram service in Canada, visit monogram.ca For Monogram Parts and Accessories, visit monogram.com/use-and-care/parts...
  • Page 3 Information de sécurité/ Información de seguridad AVERTISSEMENT ATTENTION Lorsque vous utilisez le réfrigé- À cause du poids et de la taille de ce réfrigérateur et pour rateur, observez toujours certaines précautions de base, réduire le risque de blessure et de dommages, IL FAUT notamment : DEUX PERSONNES POUR FAIRE L’INSTALLATION •...

  • Page 4: Planning Information

    Planning Information PRODUCT DIMENSIONS AND CLEARANCES ZWE23E Models 28 11/16" SPECIFICATIONS (72.9) 24 3/8" (61.9) 36" 2" (91.4) Overall Width 36" (91.4 cm) (5.1) 13/16" (2.1) Overall Height 70 1/2" (179.1 cm) Overall Depth 30 11/16" (77.9 cm) Door Clearance 21 1/4"...
  • Page 5 Planning Information PRODUCT DIMENSIONS AND CLEARANCES ZWE23P Models 28 11/16" (72.9) SPECIFICATIONS 24 3/8" (61.9) 36" 2 13/16" (91.4) Overall Width 36" (91.4 cm) (7.1) 13/16" (2.1) Overall Height 70 1/2" (179.1 cm) Overall Depth 31 1/2" (80 cm) Door Clearance 22 1/8"...

  • Page 6: Installation Instructions

    Installation Instructions TOOLS REQUIRED MATERIALS REQUIRED • Adjustable wrench • 1/4” O.D. compression nut and 2 ferrules (sleeves) ™ • 3/8” socket ratchet/driver OR SmartConnect Refrigerator Tubing Kits • 8mm Socket Wrench FLOORING • PSD#2 screwdriver For proper installation, this refrigerator must be placed •...

  • Page 7: Step 1. Measure Cabinet Opening

    Installation Instructions STEP 2 LOCATE ANTI-TIP WARNING Tip Over Hazard. BRACKET Built-in style models (ZWE) are top heavy, especially with any doors open. These models must be secured with A. Place the anti-tip floor bracket locator template the anti-tip floor bracket to prevent tipping forward, which (included inside the anti-tip kit) onto the floor up could result in death or serious injury.

  • Page 8: Step 2. Install Anti-Tip Bracket

    Installation Instructions STEP 2A LOCATE ANTI-TIP FLOOR STEP 2B INSTALL ANTI-TIP BRACKET (CONT.) BRACKET (CONT.) Figure 2 – Acceptable Screw CONCRETE Wall and Floor Construction: A. Anchors required (not provided): Placement Locations 4 each 1/4” x 1 1/2” lag bolts Preferred Installation –...

  • Page 9: Step 4 Remove The Freezer Drawer

    Installation Instructions STEP 3 BEFORE MOVING STEP 5 REMOVE THE REFRIGERATOR INDOORS REFRIGERATOR DOORS IMPORTANT: Doors and passageways into WARNING Follow all steps for removing and the installation location require a 31-1/2” (80 cm) min. reinstalling the door. Failure to follow these instructions, opening.
  • Page 10 Installation Instructions STEP 5 STEP 5 REMOVE THE REFRIGERATOR REMOVE THE REFRIGERATOR DOORS (CONT) DOORS (CONT) CAUTION Lifting Hazard. C. Disconnect both electrical connectors at the top cover. Single person lift could cause injury. Use assis- tance when handling, moving or lifting the refriger- ator doors.

  • Page 11: Step 6 Move The Refrigerator

    Installation Instructions STEP 6 MOVE THE REFRIGERATOR STEP 8 LEVEL THE FREEZER DRAWER • Place a piece of the carton or soft cloth against the side panel of the refrigerator to pad and protect the A. Locate the height adjuster cam in the freezer door. stainless steel finish.

  • Page 12: Step 9 Replace Refrigerator Doors

    Installation Instructions STEP 9 REPLACE REFRIGERATOR STEP 9 REPLACE REFRIGERATOR DOORS DOORS (Cont.) Reverse steps 1 through 4 to reinstall refrigerator, F. Be sure to reinstall the ground wire and strain relief follow details below for critical alignments. to the top hinge. G.

  • Page 13: Step 11 Connect Water Supply

    Installation Instructions STEP 10 INSTALL WATER LINE SmartConnect ™ Refrigerator Tubing Kits are available in 15’ (4.6 m) – WX08X10015 the following lengths: 25’ (7.6 m) – WX08X10025 6’ (1.8 m) – WX08X10006 STEP 11 CONNECT WATER SUPPLY A cold water supply is required for automatic ice maker B.

  • Page 14: Step 12. Plug In The Refrigerator

    Installation Instructions STEP 12 PLUG IN THE STEP 14 LEVEL THE DOORS REFRIGERATOR Remember a level refrigerator is necessary for getting the doors perfectly even. If you need help, review the See the grounding information previous section on leveling the refrigerator. attached to the power cord.

  • Page 15: Step 15 Remove Packaging, Start Icemaker

    Installation Instructions STEP 15 REMOVE PACKAGING, STEP 16 TEMPERATURE START ICEMAKER CONTROLS • The temperature controls are preset at 37°F (2.77°C) for the refrigerator and 0°F (-17.77°C) for the freezer. maker • Allow 24 hours to stabilize before making adjustments. STEP 17 PURGING THE WATER SYSTEM Feeler Arm...
  • Page 16 NOTE: Product improvement is a continuing endeavor at GE Appliances. Therefore, materials, appearance and specifications are subject to change without notice. 31-1000551 Rev. 0 12-20 GEA Monogram.com Printed in the United States...
  • Page 17 INSTRUCTIONS D’INSTALLATION Réfrigérateur à portes françaises et congélateur en bas FRANÇAIS MONOGRAM.COM...
  • Page 18 à la portée des enfants âgés de moins de 3 ans. Pour joindre le service Monogram de votre région, visitez monogram.com Pour le service Monogram au Canada, visitez monogram.ca Pour le service des Pièces et accessoires Monogram, visitez monogram.com/use-and-care/parts.

  • Page 19: Planification

    Planification DIMENSIONS ET DÉGAGEMENTS POUR LES MODÈLES ZWE23E 28 11/16" (72.9) SPÉCIFICATIONS 24 3/8" (61.9) 36" 2" (91.4) Largeur hors tout 36" (91,4 cm) (5.1) 13/16" (2.1) Hauteur hors tout 70 1/2" (179,1 cm) Profondeur hors tout 30 11/16" (77,9 cm) Dégagement de porte 21 1/4"...
  • Page 20 Planification DIMENSIONS ET DÉGAGEMENTS POUR LES MODÈLES ZWE23P SPÉCIFICATIONS 28 11/16" (72.9) 24 3/8" Largeur hors tout 36" (91,4 cm) (61.9) 36" 2 13/16" (91.4) (7.1) 13/16" Hauteur hors tout 70 1/2" (179,1 cm) (2.1) Profondeur hors tout 31 1/2" (80 cm) Dégagement de porte 22 1/8"...

  • Page 21: Instructions D'installation

    Instructions d’installation OUTILS REQUIS ÉQUIPEMENT REQUIS • Clé à molette • Un écrou à compression d’un diamètre extérieur de 1/4 po et • Tournevis à cliquet de 3/8 po 2 bagues (manchons) OU trousse de tuyau SmartConnect™ • Clé à douille 8 mm pour réfrigérateur.

  • Page 22: Étape 2 Installation Du Support Antibasculement

    Instructions d’installation ÉTAPE 2 INSTALLATION DU AVERTISSEMENT SUPPORT ANTIBASCULEMENT Risque de basculement Les modèles encastrés (ZWE) sont plus lourds au niveau de leur A. Placez le gabarit de positionnement du support antibasculement (fourni dans la trousse antibasculement) partie supérieure, surtout avec les portes ouvertes. Ces modèles doivent être fixés à...
  • Page 23 Instructions d’installation ÉTAPE 2A INSTALLATION DU ÉTAPE 2B INSTALLATION DU SUPPORT ANTIBASCULEMENT SUPPORT ANTIBASCULEMENT (SUITE) (SUITE) Mur et plancher en BÉTON : Figure 2 - Emplacements accept- A. Ancrages requis (non fournis) : ables pour les vis 4 tire-fonds de ¼ po x 1 ½ po 4 manchons d’ancrage de ½...

  • Page 24: Étape 4 Retrait Du Tiroir De Congélation

    Instructions d’installation SÉTAPE 3 PRÉPARATION DU ÉTAPE 5 RETRAIT DES PORTES RÉFRIGÉRATEUR AVANT DE DU RÉFRIGÉRATEUR L’AMENER À L’INTÉRIEUR AVERTISSEMENT Suivez toutes les étapes pour IMPORTANT: Les portes et les passages qui mènent enlever et réinstaller la porte. La porte risque de tomber en à...

  • Page 25: Étape 6 Déplacement Du Réfrigérateur

    Instructions d’installation ÉTAPE 5 RETRAIT DES PORTES DU ÉTAPE 5 RETRAIT DES PORTES DU RÉFRIGÉRATEUR (SUITE) RÉFRIGÉRATEUR (SUITE) D. Débranchez l’alimentation d’eau à l'arrière de l'appareil REMARQUE : Pour que l’installation se fasse correcte- en appuyant sur le collier gris foncé tout en tirant le tuyau ment plus tard, veuillez suivre attentivement la prochaine d’alimentation d’eau vers le haut.

  • Page 26: Étape 7 Remise En Place Du Tiroir De Congélation

    Instructions d’installation ÉTAPE 7 REMISE EN PLACE DU ÉTAPE 8 NIVELLEMENT DU TIROIR TIROIR DE CONGÉLATION DE CONGÉLATION INSÉREZ ET FIXEZ L’AVANT DU TIROIR AUX A. Localisez la came de réglage de la hauteur dans la porte du congélateur. Desserrez légèrement les trois vis de GLISSIÈRES fixation de la porte sur les deux glissières à...

  • Page 27: Étape 9 Remise En Place Des Portes Du Réfrigérateur

    Instructions d’installation ÉTAPE 9 REMISE EN PLACE DES ÉTAPE 9 REMISE EN PLACE DES PORTES DU RÉFRIGÉRATEUR PORTES DU RÉFRIGÉRATEUR (suite) Inverser en sens inverse, étapes 4 à 1, pour réinstaller les portes du réfrigérateur. Suivez les instructions sui- F. Assurez-vous de réinstaller le fil de terre et le détendeur vantes pour les alignements critiques.

  • Page 28: Étape 11 Branchement De L'alimentation D'eau

    Instructions d’installation ÉTAPE 10 INSTALLATION DU TUYAU D’ALIMENTATION D’EAU (suite) Pour déterminer la longueur de tuyau dont vous avez besoin, AVERTISSEMENT mesurez la distance entre le robinet d'eau à l'arrière du Raccordez-vous à une alimentation en réfrigérateur et le tuyau d'alimentation d’eau. Assurez-vous eau potable seulement.

  • Page 29: Étape 13 Nivellement Du Réfrigérateur

    Instructions d’installation ÉTAPE 13 NIVELLEMENT DU ÉTAPE 15 RETRAIT DE RÉFRIGÉRATEUR L’EMBALLAGE, MISE EN MARCHE Les pieds de nivellement ont deux fonctions : DE LA MACHINE À GLAÇONS • Ajuster le réfrigérateur pour que celui-ci soit correctement positionné sur le sol et ne vacille pas. Machine à...
  • Page 30 REMARQUE : Chez GE Appliances, l’amélioration des produits fait l’objet d’un effort soutenu. Par conséquent, les matières, l’aspect et les caractéristiques sont sujets à changement sans préavis. 31-1000551 Rev. 0 12-20 GEA Monogram.com Imprimé aux États-Unis...
  • Page 31 INSTRUCCIONES DE INSTALACIÓN Refrigerador de Pie con Puerta Francesa y Freezer Inferior ESPAÑOL MONOGRAM.COM...
  • Page 32 3 años tengan acceso a las partes pequeñas durante la instalación de este producto Para acceder al servicio local de Monogram en su área, visite monogram.com Para acceder al servicio de Monogram en Canadá, visite monogram.ca Para acceder a Piezas y Accesorios de Monogram, visite monogram.com/use-and-care/parts...

  • Page 33: Información De Planificación

    Información de Planificación DIMENSIONES Y ESPACIOS LIBRES PARA LOS PRODUCTOS de los Modelos ZWE23E 28 11/16" (72.9) ESPECIFICACIONES 24 3/8" (61.9) 36" 2" (91.4) Ancho Total 36" (91,4 cm) (5.1) 13/16" (2.1) Altura Total 70 1/2" (179,1 cm) Profundidad Total 30 11/16"...
  • Page 34 Información de Planificación DIMENSIONES Y ESPACIOS LIBRES PARA LOS PRODUCTOS de los Modelos ZWE23P 28 11/16" (72.9) 24 3/8" (61.9) 36" 2 13/16" (91.4) (7.1) 13/16" ESPECIFICACIONES (2.1) Ancho Total 36" (91,4 cm) Altura Total 70 1/2" (179,1 cm) Profundidad Total 31 1/2"...

  • Page 35: Instrucciones De Instalación

    Instrucciones de Instalación HERRAMIENTAS REQUERIDAS MATERIALES REQUERIDOS • Llave ajustable • Tuerca de compresión con diám. ext. de 1/4” y 2 abrazaderas • trinquete / destornillador de 3/8” de refuerzo (mangas) o Kits de Tuberías para Refrigerador de • Llave de Tubo de 8mm SmartConnect™.

  • Page 36: Paso 1. Mida La Abertura Del Gabinete

    Instrucciones de Instalación ADVERTENCIA PASO 2 UBIQUE EL SOPORTE Riesgo de Caídas ANTIVOLCADURAS Los modelos con estilo incorporado (ZWE) son inestables, especialmente con las puertas abiertas. Estos modelos deben A. Coloque la plantilla de ubicación del soporte de piso ser asegurados con el soporte antivolcaduras, a fin de evitar antivolcaduras (incluido dentro del kit antivolcaduras) caídas hacia adelante, que podrían resultar en la muerte o sobre el piso contra la pared trasera, dentro de A, y...

  • Page 37: Paso 2. Instale El Soporte Antivolcaduras

    Instrucciones de Instalación PASO 2A UBIQUE EL SOPORTE DE PASO 2B INSTALE EL SOPORTE PISO ANTIVOLCADURAS (cont.) ANTIVOLCADURAS (CONT.) Construcción del Piso y la Pared de CONCRETO: Figura 2 – Ubicaciones Aceptables para la Colocación de Tornillos A. Se requiere el uso de anclajes (no provistos): 4 tirafondos de 1/4”...

  • Page 38: Paso 4 Retire El Cajón Del Freezer

    Instrucciones de Instalación PASO 3 ANTES DE MOVER EL PASO 5 RETIRE LAS PUERTAS DE REFRIGERADOR A UN ÁREA ALIMENTOS FRESCOS INTERNA ADVERTENCIA Siga todos los pasos para IMPORTANTE: Es necesario que las puertas y pasi- retirar y volver a instalar la puerta. Si no se siguen estas llos del lugar de instalación posean una abertura de 31 1/2"...

  • Page 39: Paso 6 Mueva El Refrigerador

    Instrucciones de Instalación PASO 5 RETIRE LAS PUERTAS DE PASO 5 RETIRE LAS PUERTAS DE ALIMENTOS FRESCOS (CONT.) ALIMENTOS FRESCOS (CONT) NOTA: Para una instalación posterior adecuada, siga el D. Desconecte la tubería de agua de la parte trasera de siguiente paso de forma cuidadosa.

  • Page 40: Paso 8 Nivele El Cajón Del Freezer

    Instrucciones de Instalación PASO 7 RETIRE EL CAJÓN DEL PASO 8 NIVELE EL CAJÓN DEL FREEZER FREEZER A. Ubique la leva de ajuste de altura en la puerta del ADHIERA Y ASEGURE EL FRENTE DEL CAJÓN A LAS CORREDERAS freezer. Lentamente afloje los tres tornillos de ajuste de la puerta a ambos lados usando un destornillador con A.

  • Page 41: Paso 9 Reemplace Las Puertas De Comidas Frescas

    Instrucciones de Instalación PASO 9 REEMPLACE LAS PASO 9 REEMPLACE LAS PUERTAS DE COMIDAS FRESCAS PUERTAS DE COMIDAS FRESCAS (Cont.) Invierta los pasos 1 a 4 para reinstalar el refrigerador, siga los detalles que figuran a continuación para conocer Siga el mismo procedimiento para instalar la puerta las alineaciones críticas.

  • Page 42: Paso 11 Conecte El Suministro De Agua

    Instrucciones de Instalación PASO 10 INSTALE EL SUMINISTRO DE AGUA (Cont.) A fin de determinar cuánta tubería es necesaria: ADVERTENCIA mida la distancia desde la válvula de agua en la parte trasera del refrigerador hasta la tubería del suministro de agua. Realice la conexión a un suministro de agua potable únicamente.

  • Page 43: Paso 13 Nivele El Refrigerador

    Instrucciones de Instalación PASO 13 NIVELE EL REFRIGERADOR PASO 15 RETIRE EL EMBALAJE ENCIENDA LA MÁQUINA DE HIELOS Las patas niveladoras cumplen 2 propósitos: • Las patas niveladoras se ajustan de modo que el refrigera- Máquina de dor quede posicionado de manera firme en el piso y no se hacer hielo tambalee.
  • Page 44 NOTA: GE Appliances se esfuerza de forma constante para mejorar sus productos. Por lo tanto, los materiales, el aspecto y las especificaciones están sujetos a cambios sin aviso previo. 31-1000551 Rev. 0 12-20 GEA Monogram.com Impreso en los Estados Unidos 31-1000551 Rev. 0...
